تشخیص سیم فاز و نول به صورت صحیح در سیستم های برق صنعتی و ساختمانی بسیار اهمیت دارد. این کار می تواند از نظر ایمنی بسیار حیاتی باشد، زیرا اتصال نادرست سیم های فاز و نول می تواند منجر به حوادث و آسیب به افراد و تجهیزات شود.

همچنین تشخیص درست سیم های فاز و نول، از نظر عملکرد تجهیزات و دستگاه ها نیز حیاتی است، زیرا اتصال نادرست می تواند باعث ایجاد خطاها و خرابی های سیستم شود. به طور کلی، تشخیص درست سیم های فاز و نول از نظر ایمنی و عملکرد فوق العاده مهم است و بایستی از روش های اصولی و ساده برای این امر بهره جست.

در این مقاله برای تشخیص سیم فاز و نول از یکدیگر اطلاعاتی را در اختیارتان قرار می دهیم، لطفا با ما همراه شوید.

منظور از سیم فاز و نول چیست؟

پیش از ارائه روش برای تشخیص سیم فاز و نول بیایید، تا آن ها را معرفی کنیم. سیم فاز و سیم نول دو نوع سیم الکتریکی هستند که در سیستم های برقی استفاده می شوند. این دو سیم اساساً برای انتقال برق از یک نقطه به نقطه دیگر استفاده می شوند.

اما تفاوت هایی در ویژگی ها و کاربردهای آنها وجود دارد. سیم فاز، سیمی است که برق تولید شده توسط منابع تولید برق مانند نیروگاه ها و توربین های بادی را انتقال می دهد. سیم فازها در سیستم های سه فاز وجود دارند و به صورت موازی در نزدیکی یکدیگر قرار می گیرند.

برای تشخیص سیم فاز و نولپ می توان به نحوه قرار گیری آن ها در مدار توجه کرد. هر سیم فاز به صورت متناوب به ترتیب A، B و C نامگذاری می شود. سیم فازها برای انتقال انرژی الکتریکی با فرکانس 50 یا 60 هرتز استفاده می شوند. سیم نول، سیمی است که برای اتصال سیستم برقی به زمین استفاده می شود. سیم نول به عنوان مسیر بازگشت برق استفاده می شود تا جریان الکتریکی به زمین تخلیه شود.

این سیم در سیستم های الکتریکی ایمنی بسیار مهم است و برای جلوگیری از شوک الکتریکی و احتمال آتش سوزی استفاده می شود. سیم نول عمدتاً به صورت زمینه سفید یا سیاه رنگ است و به عنوان سیم نول به طور معمول به آن اشاره می گردد.

برای تشخیص سیم فاز و نول باید این نکات را مد نظر داشت. همچنین می توان به سیم های فاز و نول در سیستم های توزیع برق خانگی و صنعتی اشاره کرد. در سیستم های توزیع برق خانگی، سیم فازها برای انتقال برق به ابزارها و دستگاه های خانگی استفاده می شوند، در حالی که سیم نول برای اتصال به زمین به کار می رود.

مقاله پیشنهادی:  تفاوت ترانس های روغنی نرمال و ترانس های روغنی

در سیستم های توزیع برق صنعتی نیز توزیع برق به صورت سه فاز صورت می گیرد و سیم فازها و سیم نولها برای انتقال برق به ماشین آلات و تجهیزات صنعتی استفاده می شوند. در مجموع، در رابطه با تشخیص سیم فاز و نول باید بگوییم، که آن ها دو نوع سیم الکتریکی هستند که در سیستم های برقی استفاده می شوند.

سیم فاز برق تولید شده را انتقال می دهد، در حالی که سیم نول به عنوان مسیر بازگشت برق و اتصال به زمین استفاده می شود. هر دوی این سیم ها در سیستم های توزیع برق خانگی و صنعتی استفاده می شوند و نقش مهمی در انتقال برق و ایمنی سیستم های الکتریکی ایفا می کنند.

روش های تشخیص سیم فاز و نول

برای این که بتوان تشخیص سیم فاز و نول را با دقت و به درستی انجام داد، یک سری روش و تکنیک ابداع شده است، که به شرح زیر می باشد؛

  • استفاده از اسکوپ آنالیزر (Oscilloscope):

اسکوپ آنالیزر یک دستگاه اندازه گیری الکترونیکی است که می تواند سیگنال های الکتریکی را به صورت گرافیکی نمایش دهد. برای تشخیص سیم فاز و نول، شما به اسکوپ آنالیزر متصل می شوید و نقاط مورد نظر را به طرف مناسب مدار متصل می کنید.

سپس با تحلیل نوسان سیگنال در صفحه نمایش اسکوپ آنالیزر، می توانید سیم های فاز و نول را تشخیص دهید. سیگنال فازی معمولاً برای مدار فاز است مقدار بالا و منفی را نمایش می دهد، در حالی که سیگنال نول معمولاً به صورت ثابت در میزان صفر قرار دارد.

  • استفاده از جفت چکر (Phase Checker):

جفت چکر یک دستگاه ساده است که برای تشخیص فاز و نول در مدارهای برق صنعتی استفاده می شود. شما یک جفت چکر را به فاز و نول مدار متصل می کنید و سپس با استفاده از نشانگر یا لامپ موجود در جفت چکر، می توانید ببینید کدام کاتد فعال است و کدام کاتد نیست. با توجه به رنگ یا نور نشان داده شده، می توانید سیم فاز و نول را تشخیص دهید.

  • استفاده از تستر سیم فاز و نول (Phase and Neutral Tester):
مقاله پیشنهادی:  ترانس برق چیست و چه مزایا و ویژگی های دارد؟

تستر سیم فاز و نول یک دستگاه ساده است که برای تشخیص سیم فاز و نول در مدار های صنعتی ساخته شده است. با استفاده از تستر، شما سیم ها را به محل سوکت تستر متصل می کنید. سپس با تماس کوتاه کردن دکمه تستر، می توانید اطلاعات مربوط به فاز و نول را از طریق نمایشگر خواند.

  • استفاده از مولتی متر (Multimeter):

مولتی متر یک دستگاه تست الکترونیکی است که برای اندازه گیری ولتاژ، جریان و مقاومت در مدارهای برقی استفاده می شود. برای تشخیص فاز و نول با مولتی متر، شما دو فرکانس متصل به مولتی متر را به طرف فاز و نول مدار وصل می کنید.

سپس با تنظیم مولتی متر روی حالت ولتاژ، می توانید ولتاژ هر سیم را اندازه گیری کنید. اگر ولتاژ در سیم فاز بالا و در سیم نول صفر باشد، می توانید سیم فاز و نول را تشخیص دهید.

  • استفاده از تستر فاز (Phase Tester):

تستر فاز یک دستگاه ساده است که برای تشخیص فاز در مدارهای برق صنعتی استفاده می شود. با استفاده از تستر فاز، شما سیم فاز را به محل سوکت تستر متصل می کنید. سپس با تماس کوتاه کردن دکمه تستر، می توانید اطلاعات مربوط به فاز را از طریق نشانگر نوری یا صوتی دریافت کنید. این روش ساده ترین راه‌ تشخیص سیم فاز و نول می باشد‌

  • استفاده از محلول فاز (Phase Solution):

محلول فاز یک ماده شیمیایی خاص است که برای تشخیص سیم فاز در مدارهای برق صنعتی استفاده می شود. شما محلول فاز را روی سیم فاز می پاشید و براساس تغییر رنگ یا تغییر فعالیت شیمیایی، می توانید سیم فاز را تشخیص دهید.

توجه داشته باشید که استفاده از هر یک از این روش ها باید با دقت و با رعایت اصول ایمنی انجام شود. همچنین در موارد پیچیده تر، بهتر است از کارشناسان مجرب در زمینه برق صنعتی کمک بگیرید.

مقاله پیشنهادی: ترانس افزاینده

لزوم تشخیص سیم فاز و نول

تمایز و تشخیص سیم فاز و نول در سیستم های برقی بسیار حائز اهمیت است. این تشخیص به دلیل موارد زیر ضروری است؛

  1. ایمنی: تشخیص صحیح سیم فاز و سیم نول در سیستم های برقی از نظر ایمنی بسیار حیاتی است. با تشخیص اشتباه یا عدم تشخیص سیم های فاز و نول، ممکن است خطرات جدی ایجاد شود. به عنوان مثال، اگر سیم فاز به طور اشتباه به جای سیم نول استفاده شود، ممکن است به شوک الکتریکی برسید یا به طور ناخواسته ماشین آلات و تجهیزات خراب گردد.
  2. عملکرد صحیح سیستم: تشخیص صحیح فاز و نول به عملکرد صحیح سیستم برقی کمک می کند. هر سیستم برقی نیاز به انتقال جریان الکتریکی به صورت صحیح دارد تا بتواند به درستی کار کند. با اتصال سیم فاز به جای سیم نول یا برعکس، عملکرد سیستم ممکن است تحت تأثیر قرار گیرد و مشکلاتی مانند ولتاژ پایین، قطع و وصل ناپایدار و یا خرابی دستگاه ها را ایجاد کند
مقاله پیشنهادی:  ترانسفورماتور خشک رزینی

. 3. نصب و تعمیرات: تشخیص سیم فاز و نول در هنگام نصب و تعمیرات سیستم های برقی بسیار مهم است. با تمایز دادن سیم های فاز و نول، امکان تعمیرات صحیح و انجام اتصالات صحیح فراهم می شود. این کمک می کند تا خطاهای احتمالی که ممکن است در نصب یا تعمیرات رخ دهد کاهش یابد و سیستم به طور صحیح عمل کند.

بنابراین، تشخیص صحیح سیم فاز و سیم نول در سیستم های برقی بسیار ضروری است. این کار به ایمنی، عملکرد صحیح سیستم و انجام نصب و تعمیرات صحیح کمک می کند. در صورت عدم اطمینان در تشخیص سیم فاز و نول، بهتر است یک تکنسین مجرب و متخصص را برای انجام این کار مشاوره کنید.

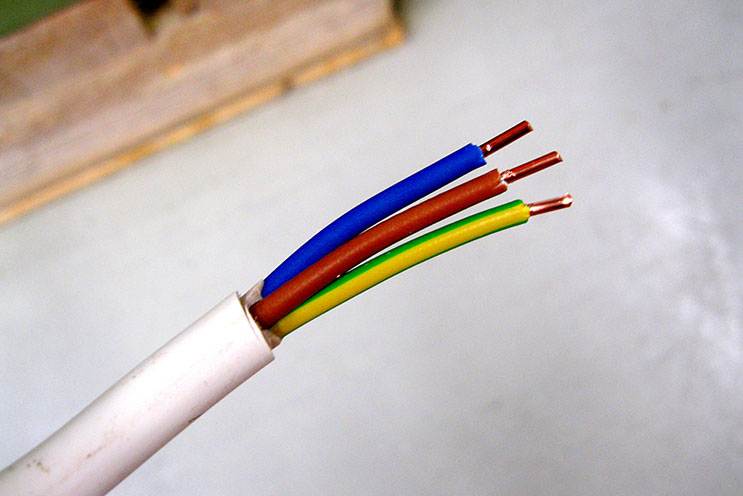

لزوم تشخیص سیم فاز و نول

کلام آخر

سیم فاز و نول دو نوع سیم اصلی در سیستم های برق هستند. سیم فاز، سیمی است که برق با فازهای مختلف (مانند A، B یا C) را به بارها منتقل می کند. این سیم ها برای تأمین برق به تجهیزات و دستگاه های الکتریکی استفاده می شوند.

از آنجایی که هر فاز برق از یک سیستم سه فازه به صورت 120 درجه از هم فاصله دارد، سیم های فاز نیز باید متناظر با این فازها باشند.

برای تشخیص سیم فاز و نول روش های مختلفی ابداع شده است، که هر کدام خصوصیات و مراحل خاص خود را دارند. مجموعه طاها ترانس به عنوان تولید کننده برتر ترانسفورماتور ها این مقاله را نگارس نموده است، امیدوارم مورد استفاده شما قرار بگیرد.
