ساختمان داخلی ترانسفورماتور و وظیفه اصلی آن ها

در مقاله ی پیش رو درباره ساختمان داخلی ترانسفورماتور و وظیفه اصلی آن ها صحبت می شود. در قلب شبکه های برق، ترانسفورماتور ها به عنوان قهرمانان گمنام ایفای نقش می کنند. ساختمان داخلی این غول های آهنی از اجزای حیاتی تشکیل شده است.

هسته فولادی، مسئول هدایت میدان مغناطیسی بوده و سیم پیچ های اولیه و ثانویه، حلقه های ارتباطی آن به شمار می روند. این دستگاه با استفاده از پدیده القای الکترومغناطیسی، ولتاژ را به زیبایی افزایش یا کاهش می دهد. وظیفه اصلی ترانسفورماتور، انتقال کارآمد انرژی الکتریکی با حداقل تلفات می باشد. در واقع، ترانسفورماتور پلی است، که انرژی را از نیروگاه تا پریز برق خانه هایمان به سلامت عبور می دهد.

در ادامه به اجزای تشکیل دهنده ی اختمان داخلی ترانسفورماتور اشاره می کنیم، با ما همراه شوید.

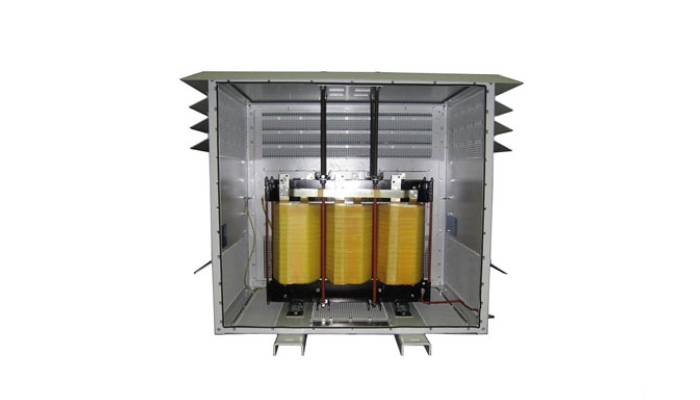

لیستی از اجزای اصلی ساختمان داخلی ترانسفورماتور

ساختمان داخلی ترانسفورماتور یک شاهکار مهندسی است، که شامل ترکیب دقیقی از اجزای مغناطیسی، الکتریکی و عایق ها می باشد. در هسته مرکزی این دستگاه، یک ساختار لایه ای از ورق های فولادی سیلیکونی قرار دارد، که مسیر بهینه ای برای شار مغناطیسی ایجاد می کند.

بر روی این هسته، سیم پیچ های متعددی از جنس مس یا آلومینیوم پیچیده شده اند، که نقش انتقال انرژی الکتریکی را بر عهده دارند. تمام این اجزا در محیطی عایق بندی شده قرار گرفته که متشکل از روغن مخصوص یا مواد عایق جامد هستند، تا ضمن ممانعت از تخلیه الکتریکی، گرمای اضافی را به طور موثر دفع نماید. از جمله اجزای تشکیل دهنده ی آن عبارتند از؛

1.هسته مغناطیسی:

ساختمان داخلی ترانسفور شامل مجموعه ای از قطعات مکانیکی و الکتریکی است. هسته ترانسفورماتور که از جنس ورق های نازک فولادی با پوشش عایق ساخته می شود، یک مسیر بسته با مقاومت مغناطیسی پایین را تشکیل می دهد. این طراحی هوشمندانه موجب متمرکز شدن خطوط القای مغناطیسی و کاهش تلفات هیسترزیس و فوکو به شکل محسوسی می گردد.

2.سیم پیچ اولیه و ثانویه:

این بخش شامل دو مجموعه سیم پیچ کاملا مجزا از جنس هادی با عایق بندی مستحکم است، که سیم پیچ اولیه انرژی الکتریکی را از منبع دریافت کرده و نمونه ثانویه آن را با سطح ولتاژ متفاوتی تحویل خواهد داد. نسبت دور این دو سیم پیچ تعیین کننده میزان تغییر ولتاژ در ترانسفورماتور می باشد.

3.عایق بندی:

بخشی از ساختمان داخلی ترانسفورماتور مرتبط به عایق ها است. سیستم عایق بندی پیشرفته در این نوآوری معمولا ترکیبی از روغن معدنی خاص همراه با مقوا و کاغذ های عایق هستند، که نه تنها از اتصال کوتاه بین سیم پیچ ها و بدنه جلوگیری کرده بلکه به عنوان یک محیط خنک کننده موثر برای انتقال حرارت در سیم پیچ ها و هسته به بیرون عمل می کنند.

4.تپ چنجر:

این مکانیزم پیچیده که در سیم پیچ ولتاژ بالاتر نصب می شود، امکان تغییر در نسبت دور سیم پیچ ها را تحت بار فراهم می سازد. با انتخاب تپ های مختلف، سطح ولتاژ خروجی را در محدوده مشخصی تنظیم و کنترل گردانید.

5.تانک اصلی:

تانک اصلی یکی از اجزای ساختمان داخلی ترانسفورماتور است. پوسته فولادی مقاوم و درزگیر علاوه بر محافظت از تمامی اجزای داخلی در برابر عوامل خارجی در نقش مخزن اصلی روغن عایق نیز به کار می رود. این قطعه اغلب مجهز به رادیاتور هایی برای افزایش سطح تبادل حرارتی و خنک کاری بهتر روغن هستند.

6.سیستم خنک کننده:

این سیستم که بسته به نوع ترانسفورماتور در نوع طبیعی یا اجباری در دسترس است، شامل ترکیبی از؛ روغن، رادیاتور ها، فن ها و پمپ ها می باشد. خنک کننده ها وظیفه انتقال حرارت از نقاط داغ داخلی به محیط اطراف را با حداکثر بازدهی بر عهده دارد.

7.بوشینگ ها:

ساختمان داخلی ترانسفورماتور، یک مجموعه قدرتمند برای هدایت انرژی الکتریکی است. این قطعات عایقی پیشرفته که به صورت ظریف طراحی و تولید می گردند، امکان اتصال ایمن هادی های داخلی به شبکه خارجی را فراهم می آورد و باید دارای استقامت الکتریکی و مکانیکی کافی برای تحمل ولتاژ ها و نیرو های دینامیکی در شرایط مختلف کاری باشند.

اهمیت استفاده از قطعات اصلی در ساختمان داخلی ترانسفورماتور

استفاده از قطعات اصلی و با کیفیت در ساختمان داخلی ترانسفورماتور نه تنها یک انتخاب فنی بلکه یک ضرورت استراتژیک برای تضمین پایداری، ایمنی و بازدهی طولانی مدت شبکه قدرت به شمار می آید.

هر یک از اجزای تشکیل دهنده این دستگاه از هسته فولادی سیلیس دار گرفته تا عایق های کاغذی و سیم پیچ های ظریف، در یک هماهنگی دقیق مهندسی شده اند، تا در شرایط سخت کاری و تحت تنش های الکترومکانیکی شدید، عملکردی یکپارچه و قابل اطمینان از خود نشان بدهند.

ساختمان داخلی ترانسفورماتور، مرکز قدرت این دستگاه در تبدیل و انتقال ولتاژ به شمار می رود. به عنوان مثال، ورق های هسته که از جنس مرغوب تهیه نشده باشند، علاوه بر افزایش چشمگیر تلفات مغناطیسی پیش زمینه ای برای افزایش گرمایش بیش از حد و کاهش راندمان کلی دستگاه است.

همچنین، استفاده از روغن عایق با درجه خلوص و مشخصات دی الکتریک مناسب، همانند خون در بدن ترانسفورماتور عمل می کند، که ضمن عایق بندی، مسئولیت انتقال حرارت از نقاط داغ به محیط خارج را نیز بر عهده می گیرد.

یک روغن تقلبی یا با کیفیت پایین به سرعت خاصیت عایقی خود را از دست داده و منجر به وقوع جرقه های داخلی، تخلیه جزئی و در نهایت اتصال کوتاه شدید و خسارات جبران ناپذیر می شود. از سوی دیگر، سیم پیچ هایی که از مس یا آلومینیوم با عیار و خلوص استاندارد ساخته نشده اند، دارای مقاومت الکتریکی بالاتر و استقامت مکانیکی کمتری هستند.

کیفیت تجهیزات استفاده شده در ساختمان داخلی ترانسفورماتور، از اهمیت بالایی برخوردار است. این موضوع علاوه بر افزایش تلفات ژولی، احتمال بروز حرارت موضعی، شکست عایقی و حتی آتش سوزی را به دنبال خواهد داشت.

در نهایت، سرمایه گذاری اولیه بر روی قطعات اصلی و تایید شده در مقایسه با هزینه های گزاف تعمیرات، از دست دادن انرژی و خاموشی های گسترده ناشی از استفاده از قطعات غیراصلی مقرون به صرفه تر است.

وظایف عمومی ساختمان داخلی ترانسفورماتور

ساختمان داخلی ترانسفورماتور به گونه ای طراحی شده است، که چندین وظیفه حیاتی را به صورت همزمان و یکپارچه انجام می دهد. این ساختار پیچیده باید نه تنها امکان تبدیل ولتاژ و انتقال انرژی را فراهم سازد، بلکه تاثیر قابل توجهی بر ایمنی، پایداری و طول عمر دستگاه در شرایط عملیاتی گوناگون بگذارد.

هر جزء از این ساختمان داخلی مانند؛ حلقه های زنجیر به یکدیگر متصل هستند، تا در نهایت، یک سیستم مطمئن و کارآمد را تشکیل دهند. از جمله این وظایف به شرح زیر است؛

1. تبدیل سطح ولتاژ الکتریکی:

امکان تبدیل سطح ولتاژ بین دو مدار الکتریکی، اساسی ترین وظیفه ساختمان داخلی ترانسفورماتور به شمار می رود، که از طریق ایجاد کوپل مغناطیسی بین سیم پیچ اولیه و ثانویه و با رعایت دقیق نسبت دور ها محقق می شود. این قابلیت به کاربر اهمیت تعمیر و نظارت منظم این دستگاه را گوشزد می کند.

2. ایجاد ایزولاسیون الکتریکی ایمن:

یکی از وظایف حیاتی، ایجاد یک سد عایقی مستحکم و قابل اطمینان بین سیم پیچ های دارای ولتاژ های مختلف و نیز بین سیم پیچ ها و بدنه زمین شده ترانسفورماتور است. این رویکرد، از وقوع هر گونه تخلیه الکتریکی یا اتصال کوتاه خطرناک جلوگیری خواهد کرد.

3. مدیریت و دفع حرارت تولید شده:

ساختمان داخلی ترانسفورماتور باید به گونه ای طراحی شود، که حرارت ناشی از تلفات مس و هسته را به طور موثر جذب کرده و از طریق سیستم خنک کننده (اعم از؛ روغن، رادیاتور ها یا فن ها) به محیط خارج انتقال دهد. بدین ترتیب از داغ شدن و تخریب عایق ها پیشگیری می شود.

4. محافظت مکانیکی از اجزای حساس:

قاب بندی و ساختار داخلی مسئولیت حفاظت فیزیکی از اجزای ظریف و حساسی مانند؛ سیم پیچ ها و کانال های خنک کننده را در برابر نیرو های الکترومکانیکی شدید ناشی از؛ جریان های اتصال کوتاه بر عهده دارد.

5. عایق بندی در برابر عوامل محیطی:

ساختمان داخلی ترانسفورماتور و تانک اصلی به عنوان یک پناه گاه محکم، از اجزای حیاتی در برابر نفوذ رطوبت، گرد و غبار، آلاینده های شیمیایی و دیگر عوامل مخرب محیطی محافظت می کنند و در پایداری و ایمنی فرآیند انتقال جریان نقش قابل توجهی خواهند داشت.

سخن آخر

ساختمان داخلی ترانسفورماتور، نماد هماهنگی بین مهندسی و کاربرد است. هر جزء از هسته فولادی تا سیم پیچ های ظریف، برای تبدیل کارآمد ولتاژ و تضمین پایداری شبکه نصب شده اند. این شاهکار مهندسی، ستون فقرات انتقال برق مطمئن از نیروگاه تا مصرف کننده نهایی به شمار می رود.

اگر به دنبال تهیه انواع ترانسفورماتور های در کیفیت های بالا هستید، سری به فروشگاه اینترنتی طاها ترانس بزنید. در این مجموعه می توانید تجهیزات ایرانی را در اجناس اصل مستقیما از شخص تولید کننده بخرید.

سوالات متداول

１. هسته ترانسفورماتور از چه جنسی ساخته می شود و چرا به صورت لایه لایه است؟

هسته ترانسفورماتور معمولا از جنس ورق های نازک فولادی آلیاژ شده با سیلیس (فولاد سیلیسدار) ساخته می شود. این ورق ها با پوشش عایق به صورت لایه لایه روی هم قرار می گیرند. دلیل این طراحی، کاهش تلفات مغناطیسی است. اگر هسته به صورت یکپارچه و ضخیم ساخته شود، جریان های گردابی بزرگی در آن پیش زمینه ای برای اتلاف انرژی به صورت حرارت خواهد شد.

２. وظیفه روغن درون ترانسفورماتور چیست؟

روغن ترانسفورماتور دو وظیفه اصلی و حیاتی، عایق بتری الکتریکی و خنک کاری تجهیزات را بر عهدا دارد. روغن به عنوان یک عایق الکتریکی قوی عمل می کند و از ایجاد جرقه یا اتصال کوتاه بین قسمت های دارای ولتاژ مختلف (مانند سیم پیچ ها و بدنه) جلوگیری می نماید.

３. تپ چنجر چه کاری انجام می دهد؟

تپ چنجر یک مکانیزم تنظیم کننده در ساختمان داخلی ترانسفورماتور است، که امکان تغییر نسبت دور سیم پیچ ها را فراهم می سازد. در شبکه های برق، سطح ولتاژ به دلایل مختلفی دارای نویز و نوسان می باشد.

تپ چنجر با تغییر دادن تعداد دور های سیم پیچ، خروجی ترانسفورماتور را در محدوده مشخصی تنظیم می کند، تا ولتاژ تحویلی به مصرف کننده، همواره در سطح مطلوب و استاندارد خود باقی بماند.
