انواع ترانسفورماتور بر اساس طراحی هسته

ترانسفورماتورها عناصر ضروری در سیستم های قدرت هستند و در انتقال و توزیع برق نقش حیاتی دارند. انواع ترانسفورماتور بر اساس طراحی هسته تعیین کننده کارایی، تلفات انرژی و اندازه دستگاه هستند و هسته مرکزی ترین بخش هر ترانسفورماتور به شمار می رود.

انتخاب درست طراحی هسته مصرف انرژی را کاهش و طول عمر دستگاه را افزایش می دهد. در این مقاله به بررسی دقیق هسته های ترانسفورماتور، اصول عملکرد آن ها و روش های کاهش تلفات انرژی پرداخته شده است. پیش از ادامه، ابتدا باید با تعریف و عملکرد ترانسفورماتور آشنا شد.

معرفی انواع ترانسفورماتور بر اساس طراحی هسته

ترانسفورماتورها بر اساس طراحی هسته در دسته بندی های فنی جای می گیرند و انواع ترانسفورماتور بر اساس طراحی هسته از همان ابتدای انتخاب، روی راندمان، اندازه، وزن و رفتار ترانس در برابر بارهای مختلف اثر مستقیم می گذارند.

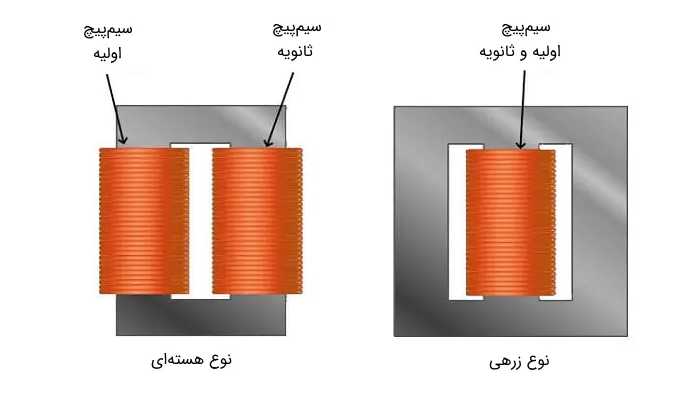

· ترانسفورماتور هسته ای

ترانسفورماتورهای نوع هسته یکی از رایج ترین نمونه ها در میان انواع ترانسفورماتور بر اساس طراحی هسته به حساب می آیند. در این طراحی، سیم پیچ های اولیه و ثانویه به صورت مرکزی دور دو شاخه عمودی هسته قرار می گیرند.

هسته که اغلب از ورق های نازک و لایه ای فولاد سیلیکونی ساخته شده، جریان های گردابی را در سطح پایینی نگه می دارد و راندمان کلی را حفظ می کند. مسیر شار مغناطیسی کوتاه و یکنواخت در نظر گرفته شده و اشباع هسته در شرایط کاری عادی دیده نمی شود.

این ترانسفورماتورها بیشتر در کاربردهای ولتاژ متوسط تا بالا حضور دارند و در نیروگاه ها، پست های انتقال و شبکه های توزیع برق به وفور دیده می شوند. یکی از مزیت های مهم آن ها خنک کنندگی بهتر به خاطر ساختار باز هسته می باشد که گردش هوا یا روغن را ساده تر می نماید.

طراحی ساده، هزینه تولید پایین تر و نگهداری راحت تر هم جزو نکات مثبت هستند. تنها محدودیت، نیاز به فضای فیزیکی بیشتر نسبت به نوع پوسته ای است که در محیط های محدود دردسرساز می گردد.

·  ترانسفورماتور پوسته ای

ترانسفورماتور نوع پوسته ای یکی دیگر از انواع ترانسفورماتور بر اساس طراحی هسته به شمار می رود که در آن سیم پیچ ها روی شاخه مرکزی هسته قرار گرفته و توسط هسته احاطه می گردند. این طراحی مسیر شار مغناطیسی را به دو شاخه تقسیم کرده و مدار مغناطیسی دوگانه ای شکل می دهد. نتیجه این کار، توزیع یکنواخت تر شار و کاهش محسوس نشت شار را به همراه دارد.

ترانسفورماتورهای پوسته ای در پروژه های ولتاژ بالا و توان بالا به کار می روند و برای نیروگاه ها، پست ها و تأسیسات صنعتی سنگین گزینه ای برجسته هستند. مقاومت مکانیکی بالا، راکتانس نشتی کمتر و طراحی جمع وجور از مزایای آن ها محسوب می شود.

در مقابل، پیچیدگی ساخت، مصرف مواد بیشتر و زمان تولید طولانی تر هزینه نهایی را بالا می برد، با این حال عملکرد پایدار و قابل اعتماد، این هزینه را توجیه پذیر کرده است.

· ترانسفورماتور هسته حلقوی

ترانسفورماتور حلقوی نمونه ای پیشرفته از انواع ترانسفورماتور بر اساس طراحی هسته به حساب می آید. هسته این نوع به شکل حلقه یا دونات ساخته شده و سیم پیچ ها به صورت یکنواخت دور آن قرار می گیرند. این ساختار مسیر شار مغناطیسی کاملاً بسته ایجاد کرده و تلفات مغناطیسی را به حداقل می رساند.

ترانسفورماتورهای حلقوی برای کاربردهایی با حساسیت بالا و نویز کم، مثل تجهیزات صوتی حرفه ای، دستگاه های پزشکی، ابزارهای دقیق و سیستم های الکترونیکی پیچیده به کار می روند. راندمان بالا، تداخل الکترومغناطیسی کم و طراحی سبک و جمع وجور از ویژگی های شاخص این مدل می باشد.

در عین حال، فرآیند تولید پیچیده، نیاز به دقت بالا در سیم پیچ و عایق بندی، هزینه ساخت را افزایش داده و مونتاژ را زمان بر می کند.

·  ترانسفورماتور با هسته C- شکل

ترانسفورماتور C-Core یکی از انواع ترانسفورماتور بر اساس طراحی هسته است که ساختار متفاوتی دارد و از دو نیمه C شکل تشکیل شده که کنار هم قرار می گیرند و یک مدار مغناطیسی بسته و پیوسته ایجاد می کنند. این آرایش جریان شار مغناطیسی را تقویت کرده و تلفات انرژی را کاهش می دهد.

هسته های C شکل معمولاً از فولاد چندلایه با کیفیت بالا ساخته می گردند و تلفات هیسترزیس و جریان های گردابی در آن ها کنترل شده باقی می ماند. سیم پیچ های اولیه و ثانویه به صورت منظم روی هسته قرار می گیرند و دقت در مونتاژ، تضمین عملکرد پایدار ترانس را به همراه دارد.

انواع ترانسفورماتور بر اساس طراحی هسته در کاربردهایی با نیاز به چگالی شار بالا، از جمله ترانسفورماتورهای قدرت، سلف ها، منابع تغذیه صنعتی و سیستم های الکترونیکی پیشرفته دیده می شوند.

مزایای اصلی این گروه از انواع ترانسفورماتور بر اساس طراحی هسته شامل راندمان بالاتر، تلفات کمتر و امکان مونتاژ و جداسازی ساده تر می باشد که فرآیند تعمیر و نگهداری را راحت تر می کند. با وجود هزینه تولید بیشتر و ابعاد بزرگ تر نسبت به هسته های معمول، عملکرد قابل اتکا آن ها را به گزینه ای مناسب برای کاربردهای تخصصی تبدیل کرده است.



· ترانسفورماتور با هسته E- شکل

ترانسفورماتور E-Core نیز نمونه ای شناخته شده در میان انواع ترانسفورماتور بر اساس طراحی هسته می باشند که هسته آن به شکل حرف E طراحی شده است. سیم پیچ های اولیه و ثانویه روی پایه مرکزی قرار می گیرند و مسیر شار مغناطیسی کارآمدی شکل می گیرد.

هسته اغلب از ورق های فولادی لایه ای ساخته شده تا تلفات هیسترزیس پایین نگه داشته شود، جریان های گردابی مهار شده و مسیر مغناطیسی پایداری ایجاد گردد.

وجود سه پایه در طراحی E، کوپلینگ مغناطیسی قوی بین سیم پیچ ها به وجود می آورد و پایه مرکزی با ابعاد مناسب، فضای کافی برای استقرار سیم پیچ ها فراهم می سازد. این نوع ترانسفورماتورها بیشتر در کاربردهای عمومی و کم مصرف، مثل منابع تغذیه کوچک، ترانسفورماتورهای سیگنال و تجهیزات الکترونیکی جمع وجور مورد استفاده قرار می گیرند.

سخن پایانی

ترانسفورماتورها به دلیل انواع ترانسفورماتور بر اساس طراحی هسته که شامل ساختار هسته ای، پوسته ای و حلقوی می باشد، در دسته های مختلفی قرار می گیرند و هر نوع ویژگی ها و کاربردهای منحصر به فرد خود را دارد. انتخاب مناسب هسته تأثیر مستقیمی بر راندمان، اندازه، تلفات انرژی و روش خنک سازی ترانسفورماتور دارد.

درک تفاوت های ساختاری، مهندسان را قادر می سازد تا طراحی بهینه را برای کاربردهای خاص مشخص کنند. طراحی هسته مناسب، جریان شار مغناطیسی را کنترل کرده و عملکرد پایدار دستگاه را تضمین می نماید. این انتخاب بر هزینه ها، نیازهای نصب و نگهداری و عمر مفید ترانسفورماتور تأثیر می گذارد.
