جنس هسته ترانسفورماتور چیست؟

جنس هسته ترانسفورماتور نقش بسیار مهمی در کارایی و عملکرد ترانسفورماتور دارد. ماده ای که در هسته استفاده می شود تعیین کننده میزان تلفات آهن، تولید گرما و بازده کلی دستگاه است و انتخاب صحیح آن مصرف انرژی را کاهش و طول عمر تجهیزات را افزایش می دهد و عملکرد ترانسفورماتور را در شرایط عملیاتی مختلف بهینه می کند.

درک ویژگی های مواد هسته، از جمله فلزات فرومغناطیسی و فریت ها، برای متخصصان برق و خریداران تجهیزات حیاتی می باشد. در ادامه، به بررسی انواع هسته ترانسفورماتور و نکات کلیدی انتخاب آن ها می پردازیم.

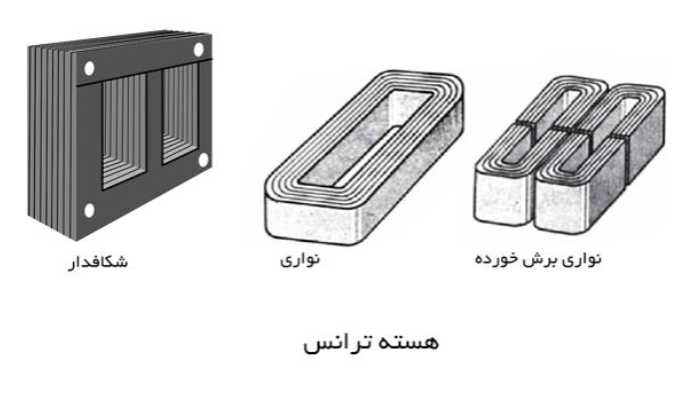

معرفی هسته ترانسفورماتور

هسته ترانسفورماتور قطعه ای از مواد مغناطیسی با نفوذپذیری بالا می باشد که برای هدایت و تمرکز میدان مغناطیسی در دستگاه های الکتریکی و الکترومکانیکی طراحی شده است. این هسته ها در ترانسفورماتورها، موتورهای الکتریکی، ژنراتورها، سلف ها و سیستم های ضبط مغناطیسی به کار می روند.

جنس هسته ترانسفورماتور معمولاً از فلزات فرومغناطیسی مانند آهن یا مواد کامپوزیتی مانند فریت ساخته شده که نفوذپذیری بالا امکان متمرکز کردن خطوط میدان مغناطیسی را به طور قابل توجهی بیشتر از هوا فراهم می سازد. میدان مغناطیسی معمولاً توسط سیم پیچی حامل جریان که اطراف هسته پیچیده شده به وجود می آید.

بررسی جنس هسته ترانسفورماتور

هسته های ترانسفورماتور از مواد مختلفی ساخته می شوند که بر اساس نوع کاربرد و فرکانس کاری طراحی شده اند. جنس هسته ترانسفورماتور نقش مهمی در کاهش تلفات انرژی و افزایش بازده دستگاه دارد و تعیین کننده عملکرد کلی ترانسفورماتور در محیط های مختلف است.

انتخاب ماده مناسب به مهندسین و کاربران کمک کرده تا کارایی بهینه و عمر طولانی دستگاه را تضمین نمایند. در ادامه، طبقه بندی اصلی مواد هسته ترانسفورماتور بررسی کرده ایم.

فلزات جامد

هسته های ترانسفورماتور از ویفرهای سیلیکونی در مدارهای الکترونیکی استفاده می کنند و وقتی پای جنس هسته ترانسفورماتور وسط باشد، تجربه عملی نشان داده که این انتخاب بی دلیل نیست، چون هم نفوذپذیری مغناطیسی بالایی دارند و هم مقاومت الکتریکی مناسبی ارائه می دهند.

این هسته ها در انتقال انرژی، به خصوص در فرکانس های بالاتر از فرکانس پایه، عملکردی قابل اعتماد و روان از خودشان نشان می دهند و در عمل دردسر کمتری به وجود می اورند.

برای فرکانس های بسیار بالا، مثل VHF، معمولاً سراغ ترکیب ویفرهای سیلیکونی با فریت ها می روند. فریت ها مواد سرامیکی مغناطیسی با ویژگی های خاص هستند که تلفات را پایین می آورند و کیفیت انتقال انرژی را بهتر می کنند، چیزی که در کارهای فرکانس بالا کاملاً به چشم می آید.

·آهن چندلایه

آهن چندلایه به جای آهن جامد در کاربردهای AC استفاده می شود تا جریان های گردابی تا حد امکان کنترل شوند. اضافه کردن سیلیکون به ورق های آهن، مقاومت آن ها را در برابر این جریان ها بالا می برد و یک لایه نازک عایق الکتریکی هم هر ورق را از ورق کناری جدا نگه می دارد.

این ساختار باعث محدود شدن جریان های گردابی شده و تلفات انرژی را به شکل محسوسی پایین می آورد، چون تلفات جریان گردابی با مجذور جریان رابطه مستقیم دارد و هر چه بهتر مهار گردد، نتیجه نهایی بهتر خواهد بود.

· آلیاژهای آهن

آلیاژهای خاص آهن و نیکل، یا ترکیب فلزات غیرکریستالی مثل آهن، نیکل و کبالت، برای ساخت هسته های مغناطیسی فرکانس بالا به کار می روند. جنس هسته ترانسفورماتور در این حالت با تلفات کم جریان گردابی و هیسترزیس پایین شناخته می شود؛ موضوعی که در طراحی های دقیق اهمیت زیادی دارد.

این ویژگی ها راندمان را بالا می برد و عملکرد ترانسفورماتور را در کاربردهای حساس فرکانس بالا بهبود می دهد، به همین دلیل این مواد در طراحی های پیشرفته، انتخابی رایج و امتحان پس داده هستند.

· پودرهای فلزی

هسته های پودر فلزی از ذرات فلزی ریز تشکیل شده اند که با چسب به هم متصل و بعد فشرده می گردند. جنس هسته ترانسفورماتور در این نوع، به فاصله بین ذرات و نوع چسب مصرفی وابستگی زیادی دارد. هرچه ذرات به هم نزدیک تر باشند، نفوذپذیری مغناطیسی بالاتر می رود و در مقابل، جریان های گردابی هم بیشتر شکل می گیرند.

پوشش عایق روی ذرات این جریان ها را کنترل و کارایی هسته را حفظ می نماید. در دماهای بالا، چسب ها تجزیه شده و خواص مغناطیسی هسته دچار تغییر می گردد. برای نمونه، چسب های اپوکسی تحمل دما تا حدود ۱۲۵ درجه سانتی گراد دارند. این هسته ها اغلب به صورت توروئید عرضه شده و رنگ آن ها نشان دهنده ترکیب مواد به کاررفته است.

· آهن

هسته های پودر آهن، از نظر اقتصادی به صرفه ترین گزینه در بین هسته های فلزی هستند و معمولاً ابعاد بزرگ تری نسبت به سایر انواع دارند. جنس هسته ترانسفورماتور در این گروه با چگالی شار اشباع بین ۱ تا ۱.۵ تسلا آن را می شناسند. به خاطر هیسترزیس قابل توجه و تلفات جریان گردابی، این هسته ها بیشتر در فرکانس های پایین تر از ۱۰۰۰ کیلوهرتز استفاده می شوند.

نمونه های رایج آن ها شامل سلف های فیلتر خروجی، سرکوبگرهای حالت دیفرانسیل، مدارهای اصلاح ضریب توان و ترانسفورماتورهای پالس می باشد؛ جاهایی که این نوع هسته ها سال هاست امتحان خودشان را پس داده اند.

سخن پایانی

جنس هسته ترانسفورماتور نقش کلیدی در راندمان، تلفات انرژی و عملکرد کلی دستگاه ایفا می کند. انتخاب مواد با کیفیت، اتلاف مغناطیسی را کاهش می دهد و طول عمر ترانسفورماتور را افزایش می دهد.

انتخاب هسته مناسب بر اساس کاربرد و شرایط عملیاتی، راندمان سیستم را به شکل چشمگیری بهبود می بخشد. بررسی دقیق جنس هسته، یک تصمیم فنی حیاتی در طراحی و خرید ترانسفورماتورها می باشد.

سوالات متداول

۱. چرا جنس هسته ترانسفورماتور اهمیت دارد؟

نرخ گرمایش، تلفات انرژی و راندمان ترانسفورماتور به جنس هسته بستگی دارد. انتخاب هسته مناسب، اتلاف آهن را کاهش داده و عملکرد دستگاه را بهبود می دهد.

۲. محبوب ترین مواد برای هسته ترانسفورماتور کدامند؟

فریت، ورق های آهن چندلایه و فولاد سیلیکونی پرکاربردترین گزینه ها هستند که با توجه به فرکانس و کاربرد انتخاب می گردند.

۳. آیا طول عمر ترانسفورماتور تحت تأثیر جنس هسته قرار دارد؟

بله، استفاده از جنس هسته با کیفیت بالا و مناسب محیط عملیاتی، طول عمر ترانسفورماتور را افزایش داده و استهلاک را کاهش می دهد.
