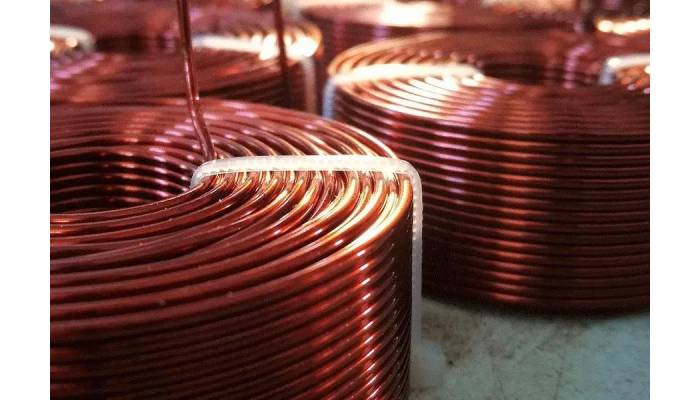

انواع سیم پیچ تراسفورماتور، هر یک بنابر خاصیت های الکترومغناطیسی خود توانایی هدایت انرژی را در سطح و ولتاژ متفاوتی دارند. سیم پیچ ها جزو فاکتور های اساسی در ساختار ترانسفورماتور به شمار می روند و نقش قابل توجهی در انتقال و تبدیل انرژی الکتریکی بر عهده می گیرند.
این گروه از قطعات بنابر طراحی هسته، نیاز های ولتاژ و جریان به چند دسته اصلی تقسیم بندی می گردند. به طور معمول در نمونه های هسته ای، سیم پیچ های اولیه و ثانویه به صورت درهم تنیده به دور اندام بیرونی هسته پیچیده شده اند؛ در حالی که در نوع پوسته ای، این قطعه دور اندام داخلی هسته قرار می گیرد.
در ادامه درباره ی طرح های اصلی سیم پیچ در ترانسفورماتور ها صحبت می کنیم، با ما همراه شوید.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید
انواع سیم پیچ ترانسفورماتور، هر کدام بنابر قابلیت ها مناسب استفاده در سیستم های به خصوصی هستند. این سری از قطعات با دریافت انرژی، ولتاژ جریان را در محدوده ی معین شده کنترل و تنظیم می گردانند.
در این سیستم کاربردی، سیم پیچ ها بر اساس جایگاه و نحوه قرارگیری شان نسبت به هسته ی فولادی به دو ساختار اصلی (هسته ای و پوسته ای) تقسیم می شوند. در زیر به صورت جداگانه به معرفی آن ها می پردازیم؛
در این ساختار، هسته ی مغناطیسی به صورت ستون ها (پا ها) و تاج ها (بخش های عرضی) نصب شده و سیم پیچ های اولیه و ثانویه دورِ پا های بیرونی هسته پیچیده قرار می گیرند.
به دلیل حجم سیم پیچی در اطراف هسته، جهت خنک سازی موثر آن بایستی تدابیر اضافی ترتیب ببینید.
با آشنایی با انواع سیم پیچ ترانسفورماتور، درک بهتری از عملکرد و توانایی های طرح های مختلف این دستگاه خواهید داشت. در نمونه پوسته ای، طراحی هسته ی فولادی به شکلی انجام می شود، که سیم پیچ های اولیه و ثانویه در قلب آن قرار می گیرد. به بیان ساده تر در این الگو سیم پیچ ها روی بخش مرکزی هسته (تاج داخلی) نصب می شوند و دو نیمه ی هسته آن ها را پوشش می دهد.
در انتخاب انواع سیم پیچ تراسفورماتور به فاکتور های مختلفی نظیر؛ نیاز های توان، ابعاد فیزیکی، شرایط خنک سازی، ایزولاسیون و شرایط محاطی (دمای محیط، ارتعاشات و…) توجه نمایید، تا بهترین نسبت میان کارایی، دوام و هزینه در طراحی ترانسفورماتور محقق گردد.
سیم پیچ لایه ای (Layer Winding) از متداول ترین انواع سیم پیچ تراسفورماتور است، که در آن هادی با برخروداری از الگویی منظم و متمرکز در چندین لایه روی یک قالب استوانه ای یا مستطیلی پیچیده می شود. هر لایه از هادی با فاصله ای مشخص از لایه قبل نصب شده و برای جداسازی و عایق بندی بین لایه ها از کاغذ یا فیلم های عایقی استفاده می کنند.
از انواع سیم پیچ ترانسفورماتور سری لایه ای به طور گسترده در سیستم های قدرت متوسط، مبدل های ایزوله و منابع تغذیه سوئیچینگ بهره برداری می شود.
انواع سیم پیچ تراسفورماتور، هر یک از تکنولوژی به خصوصی پشتیبانی می کند. سیم پیچ بشقابی الگویی است، که در آن هادی های مسی یا آلومینیومی به صورت حلقه های نازک روی یک فریم یا سپر عایقی به نصب می رسند.
هر دیسک متشکل از چند دور یا چند لایه هادی می باشد، که به صورت تابیده یا نوارِ مارپیچ شکل به دور ناحیه مورد نظر پیچیده می شود. دیسک های متوالی با یک فاصله مشخص روی هم قرار گرفته و با فویل یا کاغذ های عایق از هم جدا می گردند. در این طرح، قدرت خنک کنندگی محصول بیش از نمونه ی قبلی می باشد.
انواع سیم پیچ تراسفورماتور را بررسی نمایید، تا نوع مناسب آن را برای طراحی دستگاه خود بخرید. در سیم پیچ مارپیچی سیم یا نوار مسی با زاویه اندکی نسبت به محور محوری هسته و به صورت حلزونی/مارپیچ دور آن پیچیده می گردند. این طرح به طور مخصوص برای ترانس با جریان نامی بالا، ولتاژ کاری موسط مناسب است.
سیم پیچ فویل دار از دیگر انواع سیم پیچ تراسفورماتور می باشد. در ساختار آن به جای سیم گرد یا نوار های باریک از اوراق مسی یا آلومینیومی (فویل) پهن بهره برداری می شود. هر لایه فویل به صورت تخت یا لایه های موازی روی قالب استوانه ای یا مستطیلی چیده و به واسطه مواد عایق (کاغذ روغنی، پلی امید) جدا می گردند.
در زمان های مختلف بشر مطابق با دستاورد های روز به تولید انواع سیم پیچ تراسفورماتور پرداختند. سیم پیچ کراس اوور ساختاری ویژه برای جانب فشار قوی ترانسفورماتور هستند، که در آن هادی ها جایگزین یک بوبین واحد می شوند.
این قطعه به صورت موازی در فواصل معین روی یکدیگر نصب می گردند. هر بوبین فرعی با کاغذ یا فویل عایق از دیگری جدا شده و انتهای درونی آن به ابتدای بوبین مجاور متصل می کنند، تا اختلاف ولتاژ بین لایه ها را تا حد قابل توجهی کاهش دهند.
انواع سیم پیچ تراسفورماتور، از تکنولوژی های قابل صنعت بزرگ الکترونیک است. سیم پیچ پوسته ای این طبقه از طراحی های خاصی بهره مند هستند، تا در جهت بهینه سازی عملکرد و کاهش تلفات انرژی عمل کنند.
در این نوع سیم‌پیچ، چند بوبین کوچک به صورت موازی در فواصل معین نصب می گردند. این طراحی به ویژه در ترانسفورماتور های فشار قوی کاربرد دارد.
مشاهده محصولات
انواع سیم پیچ ترانسفورماتور در جهت هدایت بهینه جزیان و ولتاژ در این سیستم الکتریکی مورد استفاده قرار می گیرند. بهره برداری از طرح های مختلف سیم پیچ در ساخت ترانسفورماتور به دلایل مختلفی صورت می گیرد.
انتخاب نوع مناسب این ابزار به فاکتور هایی مثل؛ نیاز های خاص عملکرد، کارایی و شرایط کاری ترانس بستگی دارد. در زیر به برخی از این دلایل اشاره می گردانیم؛
هم اکنون به علت پیشرفت در نوآوری های جدید شاهد نسل جدیدی از انواع سیم پیچ تراسفورماتور هستیم. بهره برداری از این محصول در ترانس ها با پیامد های مطلوبی نظیر؛ بهینه سازی عملکرد، کاهش تلفات انرژی، مدیریت حرارت و سازگاری با شرایط محیطی همراه است.
