رله دیفرانسیل چیست و چگونه عمل می کند؟

رله دیفرانسیل یک دستگاه حفاظتی است که برای تشخیص نشت جریان و حفاظت از تجهیزات الکتریکی در سیستم های قدرت استفاده می شود. این رله با مقایسه جریان ورودی و خروجی در یک مدار، قادر است نشت های غیرعادی را شناسایی کند.

در صورت وجود اختلاف بین این دو جریان، رله به سرعت عمل کرده و مدار را قطع می کند تا از آسیب به تجهیزات و خطرات ایمنی جلوگیری نماید. این دستگاه به ویژه در ترانسفورماتورها و سیستم های توزیع برق کاربرد دارد و نقش مهمی در افزایش ایمنی و قابلیت اطمینان سیستم های الکتریکی ایفا می کند. برای آشنایی بیشتر با این قطعه لطفا با ما همراه شوید.

معرفی رله دیفرانسیل

رله دیفرانسیل قطعه ای فوق العاده مهم در سیستم های حفاظتی الکتریکی می باشد. این محصول با به تشخیص نشت جریان می پردازد و حفاظت از تجهیزات در برابر آسیب های ناشی از جریان های غیرعادی را بر عهده دارد. این رله به ویژه در سیستم های قدرت، ترانسفورماتورها و شبکه های توزیع برق بکار می رود.

عملکرد اصلی این محصول بر اساس مقایسه جریان ورودی و خروجی در یک مدار است. به عبارت دیگر، این رله جریان های ورودی و خروجی را اندازه گیری کرده و در صورت وجود اختلاف بین آن ها، که نشان دهنده نشت جریان است، به سرعت عمل می کند.

یکی از ویژگی های بارز رله دیفرانسیل، سرعت بالای آن در تشخیص نشت جریان خواهد بود. این رله می تواند در کسری از ثانیه به تغییرات جریان واکنش نشان دهد و در نتیجه، مدار را قطع کند تا از آسیب به تجهیزات و خطرات ایمنی جلوگیری کند.

این ویژگی به ویژه در شرایطی که تجهیزات تحت بار سنگین قرار دارند یا در محیط های صنعتی کار می کنند، اهمیت زیادی دارد. با استفاده از آن، اپراتورها می توانند اطمینان حاصل کنند که سیستم های الکتریکی آن ها در برابر نشت های خطرناک محافظت شده اند و از بروز حوادث ناگوار جلوگیری می شود.

این قطعه همچنین به عنوان یک ابزار مهم در بهبود ایمنی و قابلیت اطمینان سیستم های الکتریکی شناخته می شود. با نصب این رله ها، می توان به طور مؤثری خطرات ناشی از نشت جریان را کاهش داد و از آسیب به تجهیزات و خطرات جانی جلوگیری نمود.

به علاوه، رله دیفرانسیل به اپراتورها این امکان را می دهد که به طور مداوم وضعیت سیستم را زیر نظر داشته باشند و در صورت بروز مشکلات، به سرعت واکنش نشان دهند. در نتیجه، رله نه تنها به حفاظت از تجهیزات کمک می کند، بلکه به افزایش کارایی و ایمنی کلی سیستم های الکتریکی نیز می انجامد.

مقاله پیشنهادی: ثابت نگه داشتن ولتاژ تجهیزات برقی

قابلیت های رله دیفرانسیل

رله دیفرانسیل دارای یک سری قابلیت های منحصر به فرد است، که به بررسی آنان می پردازیم؛

1- تشخیص نشت جریان:

یکی از قابلیت های اصلی این قطعه، توانایی آن در تشخیص نشت جریان است. این رله با مقایسه جریان ورودی و خروجی در یک مدار، قادر است هرگونه اختلافی که نشان دهنده نشت جریان باشد را شناسایی کند.

در صورت وجود نشت، رله دیفرانسیل به سرعت عمل کرده و مدار را قطع می کند. این ویژگی به ویژه در سیستم های الکتریکی که در معرض خطرات ناشی از نشت جریان قرار دارند، اهمیت زیادی خواهد داشت و به حفاظت از تجهیزات و افراد کمک می کند.

2- عملکرد سریع:

این محصول به دلیل طراحی خاص خود، قادر بوده، در کسری از ثانیه به تغییرات جریان واکنش نشان دهد. این سرعت عمل به این معناست که در صورت بروز نشت یا جریان غیرعادی، رله می تواند به سرعت مدار را قطع کند و از بروز آسیب های جدی جلوگیری نماید.

این ویژگی به ویژه در شرایطی که تجهیزات تحت بار سنگین قرار دارند یا در محیط های صنعتی کار می کنند، بسیار حیاتی است.

3- حفاظت از تجهیزات:

رله دیفرانسیل به عنوان یک ابزار حفاظتی، نقش مهمی در حفاظت از تجهیزات الکتریکی ایفا می کند. با تشخیص نشت جریان و قطع مدار، این رله از آسیب به تجهیزات حساس و گران قیمت جلوگیری می کند.

این امر به ویژه در ترانسفورماتورها و سیستم های توزیع برق که تجهیزات تحت فشار و بار سنگین قرار دارند، اهمیت دارد. با استفاده از آن، می توان عمر مفید تجهیزات را افزایش داد و هزینه های تعمیر و نگهداری را کم کرد.

4- افزایش ایمنی:

این محصول به عنوان یک ابزار ایمنی در سیستم های الکتریکی شناخته می شود. با جلوگیری از نشت جریان و قطع مدار در مواقع خطر، این رله می تواند از بروز حوادث ناگوار مانند آتش سوزی یا برق گرفتگی جلوگیری خواهد کرد.

این ویژگی به ویژه در محیط های صنعتی و کارگاه ها که خطرات الکتریکی بیشتر است، اهمیت دارد. با نصب رله، می توان ایمنی کارکنان و تجهیزات را به طور قابل توجهی افزایش داد.

5- قابلیت تنظیم و کالیبراسیون:

رله دیفرانسیل معمولاً دارای قابلیت تنظیم و کالیبراسیون هستند. این به اپراتورها این امکان را می دهد که حساسیت رله را بر اساس نیازهای خاص سیستم تنظیم کنند.

به عنوان مثال، در برخی از کاربردها ممکن است نیاز به حساسیت بالاتری باشد، در حالی که در دیگر موارد، حساسیت کمتری کافی است. این قابلیت به بهینه سازی عملکرد رله و تطبیق آن با شرایط خاص سیستم کمک می کند.

مقاله پیشنهادی: جعبه تقسیم ضد انفجار چیست؟

6- نظارت و ثبت داده ها:

بسیاری از رله های مدرن دارای قابلیت نظارت و ثبت داده ها هستند. این ویژگی به اپراتورها این امکان را می دهد که تاریخچه نشت های جریان و وضعیت سیستم را ثبت کنند و به طور دوره ای آن را بررسی کنند.

با تحلیل این داده ها، می توان الگوهای عملکرد سیستم را شناسایی کرد و در صورت نیاز، تغییرات لازم را در طراحی یا بهره برداری از سیستم اعمال کرد. این امر به بهبود کارایی و ایمنی سیستم کمک می کند.

7- سازگاری با سیستم های مختلف:

رله دیفرانسیل به گونه ای طراحی شده، که می تواند با انواع مختلف سیستم های الکتریکی سازگار باشد. این رله ها معمولاً در ولتاژها و جریان های مختلف قابل استفاده هستند و می توانند در سیستم های تک فاز و سه فاز به کار گرفته شوند. این قابلیت سازگاری به اپراتورها این امکان را می دهد که از رله دیفرانسیل در انواع مختلف کاربردها و شرایط استفاده کنند.

8- آسانی در نصب و راه اندازی:

این قطعات معمولاً طراحی ساده ای دارند که نصب و راه اندازی آن ها را آسان می کند. این ویژگی به اپراتورها این امکان را می دهد که به سرعت و بدون نیاز به تخصص فنی عمیق، رله را در سیستم های الکتریکی نصب کنند. همچنین، برخی از رله ها دارای سیستم های خودکار کالیبراسیون هستند که نیاز به تنظیمات دستی را کاهش می دهند.

9- قابلیت تست و عیب یابی:

بسیاری از رله دیفرانسیل دارای قابلیت تست و عیب یابی هستند که به اپراتورها این امکان را می دهد که عملکرد رله را به طور دوره ای بررسی کنند.

این قابلیت به شناسایی مشکلات و عیوب احتمالی در سیستم کمک می نماید و از بروز خرابی های ناگهانی جلوگیری خواهد کرد. با استفاده از این ویژگی، اپراتورها اطمینان حاصل می کنند که رله به درستی کار می کند و سیستم در برابر نشت جریان محافظت شده است.

10- کاهش هزینه های عملیاتی:

با استفاده از این محصول، می توان هزینه های عملیاتی را کاهش داد. این رله با جلوگیری از نشت جریان و آسیب به تجهیزات، نیاز به تعمیرات و نگهداری را کاهش می دهد.

همچنین، با افزایش ایمنی و کارایی سیستم، می توان از بروز حوادث و هزینه های ناشی از آن ها ممانعت کرد. در نتیجه، رله نه تنها به حفاظت از تجهیزات کمک می کند، بلکه به بهبود بهره وری و کاهش هزینه های کلی سیستم های الکتریکی نیز می انجامد.

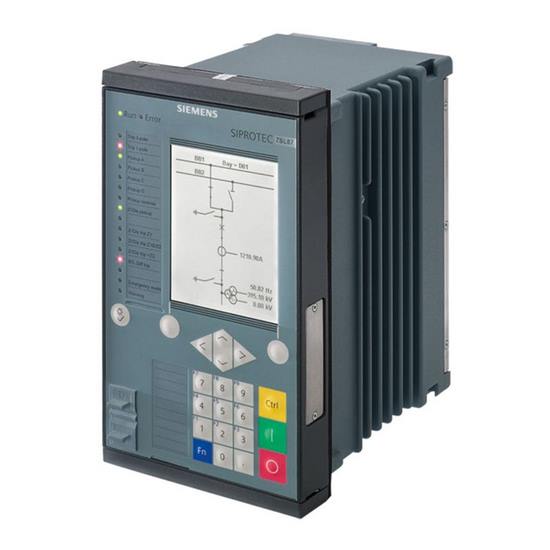

به نقل از beh-siemens رله دیفرانسیل یکی از مهم‌ترین رله‌های حفاظتی برای ترانسفورماتورها است

نقش رله دیفرانسیل در ترانسفورماتور

رله دیفرانسیل در ترانسفورماتور به عنوان یک ابزار حفاظتی حیاتی عمل می نماید، که وظیفه اصلی آن تشخیص نشت جریان و جلوگیری از آسیب به تجهیزات است. این رله با مقایسه جریان ورودی و خروجی در ترانسفورماتور، قادر بوده، هرگونه اختلافی که نشان دهنده نشت یا جریان غیرعادی باشد را شناسایی کند.

به طور معمول، جریان ورودی به ترانسفورماتور از طریق سیم پیچ اولیه و جریان خروجی از طریق سیم پیچ ثانویه عبور می کند. این قطعه به طور مداوم این دو جریان را اندازه گیری کرده و در صورت وجود اختلاف، که نشان دهنده نشت جریان به زمین یا بار غیرمجاز است، به سرعت عمل می کند.

نحوه عملکرد رله به این صورت است که از دو ترانسفورماتور جریان (CT) برای اندازه گیری جریان های ورودی و خروجی استفاده می نماید. این ترانسفورماتورها جریان را به ولتاژ تبدیل می کنند و سپس این ولتاژها به یک مدار مقایسه کننده ارسال می شوند.

اگر جریان ورودی و خروجی برابر باشد، ولتاژ خروجی مدار مقایسه کننده صفر خواهد بود. اما اگر شاهد نشت یا اختلافی وجود باشیم، ولتاژ خروجی تغییر کرده و رله دیفرانسیل به سرعت عمل کرده و مدار را قطع می کند. این عملکرد سریع و دقیق به جلوگیری از بروز آسیب های جدی به ترانسفورماتور و سایر تجهیزات الکتریکی کمک می کند.

علاوه بر حفاظت از تجهیزات، رله دیفرانسیل نقش مهمی در افزایش ایمنی سیستم های الکتریکی ایفا می کند. با قطع سریع مدار در صورت شناسایی نشت، این رله می تواند از بروز حوادث ناگوار مانند آتش سوزی یا برق گرفتگی جلوگیری نماید. به ویژه در محیط های صنعتی که خطرات الکتریکی بیشتر است، وجود رله دیفرانسیل می تواند به طور قابل توجهی ایمنی کارکنان و تجهیزات را افزایش دهد.

به علاوه، با نظارت مداوم بر وضعیت ترانسفورماتور و ثبت داده های مربوط به نشت های جریان، اپراتورها می توانند الگوهای عملکرد را تحلیل کرده و در صورت نیاز، اقدامات پیشگیرانه انجام دهند. این امر به بهبود کارایی و عمر مفید ترانسفورماتور کمک می کند و در نهایت به افزایش قابلیت اطمینان سیستم های الکتریکی منجر می شود.

کلام آخر

رله دیفرانسیل یک دستگاه حفاظتی الکتریکی بوده، که برای تشخیص نشت جریان و حفاظت از تجهیزات در سیستم های قدرت طراحی شده است. این رله با مقایسه جریان ورودی و خروجی در یک مدار، قادر است هرگونه اختلافی که نشان دهنده نشت یا جریان غیرعادی باشد را شناسایی کند.

در صورت وجود نشت، رله به سرعت عمل کرده و مدار را قطع می کند تا از آسیب به تجهیزات و خطرات ایمنی جلوگیری نماید. رله دیفرانسیل به ویژه در ترانسفورماتورها و شبکه های توزیع برق کاربرد دارد و نقش مهمی در افزایش ایمنی و قابلیت اطمینان سیستم های الکتریکی ایفا می نماید.
