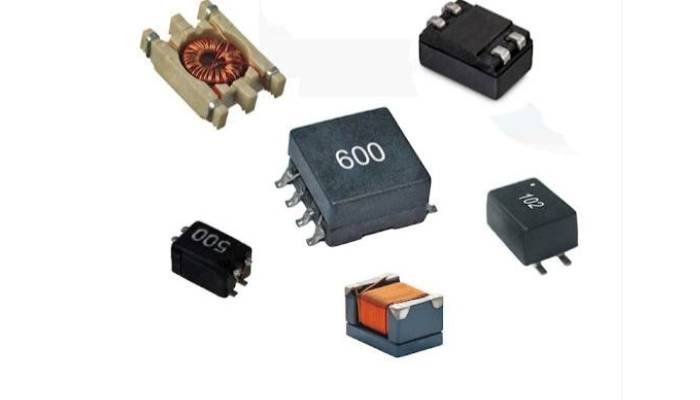

چوک مد مشترک (CMC) در کاربرد درایو

چوک مد مشترک (CMC) در کاربرد درایو، از سری ملزومات اساسی برای دستیابی به قدرتی پایدار در سیستم های الکتریکی می باشد. این قطعه با هدف کاهش تداخل الکترومغناطیسی (EMI) ناشی از عملیات کلید زنی و شاخصه های پارازیتی در انواع سیستم های الکتریکی به کار می رود.

آن ها با تشکیل یک سلف بزرگ جهت مقابله با نویز مد مشترک به عمل می آیند. این عامل کنترل کاربر را بر روی سیستم بهبود می باشد. از این قابلیت در سیستم ‌های حساس نظیر؛ هواپیما ها و تجهیزات صنعتی به منظور حفظ کیفیت سیگنال و جلوگیری از تلفات انرژی کاربرد گسترده ای می شود.

در ادامه درباره کاربرد های بارز این قطعه در درایو ها صحبت می کنیم، مقاله ما را از دست ندهید.

نقش چوک مد مشترک در درایو

چوک مد مشترک (CMC) در کاربرد درایو جزو تجهیزات اساسی و بااهمیت است‌. این ابزار توانایی ویژه ای در بهبود عملکرد و کاهش تداخل الکترومغناطیسی (EMI) دارد. با نصب آن در درایو ها، سیستم قدرتی تازه برای هدایت انرژی به دست می آورد. نقش ‌های اصلی CMC در درایو ها عبارتند از؛

کاهش نویز مد مشترک:

این ابزار، نویز های مد مشترک را که ناشی از عملیات کلیدزنی و پارازیتی را کاهش می دهد. این نویز ها، عملکرد مدارات کنترلی را ضعیف می کنند.

بهبود کیفیت جریان:

چوک مد مشترک (CMC) در کاربرد درایو، نقش قابل توجهی ایفا می نماید. با کاهش تداخل ‌های الکترومغناطیسی، CMC در جهت کیفیت جریان الکتریکی فعال می شود و به بهترین شکل ممکن از ایجاد تلفات انرژی جلوگیری می گرداند.

حفاظت از تجهیزات:

این نوآوری، عملکردی شبیه به فیلتر دارد. با جداسازی نویز های هدایتی و مغناطیسی از جریان مانع از آسیب به تجهیزات حساس می شوند.

افزایش پایداری سیستم:

چوک مد مشترک (CMC) در کاربرد درایو با کاهش نویز و تداخلات، وضعیت کلی شبکه را به ثبات می رساند. این قابلیت در صنایع حساس به خصوص پزشکی بسیار مهم و کاربردی می باشد.

کاهش تداخل با سایر تجهیزات:

جلوگیری از انتشار نویز به سایر تجهیزات و مدارات از دیگر پیامد های مثبت استفاده از این قطعه در طراحی درایو ها می باشد، که راندمان خروجی دستگاه را بهبود می بخشد.

• و…

اهمیت چوک مد مشترک در درایو ها

چوک مد مشترک (CMC) در کاربرد درایو، یک قطعه کمکی برای تقویت پایداری الکتریکی به شمار می رود. این گروه از قطعات با برخورداری از قابلیت های متنوع توانایی ویژه ای در بهبود عملکرد و کارایی سیستم های الکترونیکی دارد. در زیر به تعدادی از اهمیت های بهره برداری از این ابزار اشاره می کنیم؛

１. کاهش تداخل الکترومغناطیسی:

این چوک به طور مؤثری تداخل ‌های الکترومغناطیسی ناشی از عملیات کلید زنی را کاهش می ‌دهد و عملکرد مدارات کنترل می نماید.

２. حفاظت از تجهیزات حساس:

چوک مد مشترک (CMC) در کاربرد درایو، وظیفه کنترل بهینه انرژی را برعهده می گیرد. با کاهش نویز های هدایتی، چوک مد مشترک از آسیب به تجهیزات حساس و مدارات کنترلی جلوگیری می گرداند و به حفظ عملکرد صحیح آن‌ ها کمک می کند.

３. بهبود کیفیت سیگنال:

این فناوری برتر به حفظ کیفیت سیگنال‌ های الکتریکی کمک می‌ گرداند‌. آن ها با ممانعت از تلفات انرژی، کارایی کلی سیستم بهبود می بخشد.

４. افزایش پایداری سیستم:

این ابزار با کاهش نویز و تداخل توانایی لازم برای افزایش پایداری و قابلیت اطمینان سیستم‌ های درایو را به ویژه در کاربرد های حساس دارد.

５. کاهش هزینه‌ های نگهداری:

چوک مد مشترک (CMC) در کاربرد درایو با هدف ایجاد تغییرات مثبت و ممانعت از بروز مشکلات الکتریکی ناشی از تداخل جریان به کار می رود. با جلوگیری از تداخل و آسیب به تجهیزات، هزینه ‌های نگهداری و تعمیرات را کاهش داده و بر عمر مفید سیستم می افزاید.

در مجموع، چوک مد مشترک به عنوان یک جزء کلیدی در درایو ها، به بهینه‌ سازی عملکرد و افزایش قابلیت اطمینان سیستم‌های الکترونیک قدرت کمک خواهد کرد.

در انتخاب چوک مد مشترک برای درایو به چه نکاتی توجه کنیم؟

چوک مد مشترک (CMC) در کاربرد درایو، نقش گسترده ای دارد. در انتخاب چوک مد مشترک برای این سیستم، توجه به چندین نکته کلیدی ضروری است، تا علاوه بر بهینه سازی عملکرد سبب کاهش تداخل الکترومغناطیسی شود. این نکات به شرح زیر می باشد؛

１. مقدار سلف:

انتخاب مقدار سلف مناسب بر اساس فرکانس ‌های نویز و نیاز های سیستم بسیار مهم است. سلف باید به گونه ‌ای طراحی شود، که در برابر فرکانس‌ های مد مشترک امپدانس بالایی ارائه دهد.

２. جریان نامی:

چوک مد مشترک (CMC) در کاربرد درایو، از ملزومات اصلی طراحی این سیستم به حساب می آید. چوک باید قادر به تحمل جریان نامی سیستم باشد. این امر از گرم شدن و آسیب به چوک جلوگیری می نماید.

３. فرکانس کار:

بررسی فرکانس ‌های کاری سیستم و اطمینان از اینکه چوک در این محدوده به خوبی عمل می ‌کند، ضروری است.

４. نوع و کیفیت مواد:

استفاده از مواد با کیفیت بالا در ساخت این ابزار نقش شایانی در کاهش تلفات و بهبود عملکرد کلی دستگاه دارد. مواد مغناطیسی باید دارای ویژگی ‌های مناسب برای کاهش تلفات هسته باشند.

５. طراحی فیزیکی:

ابعاد و طراحی فیزیکی چوک باید مطابق با فضای موجود در درایو و نیاز های حرارتی دستگاه صورت گیرد.

６. مقاومت به دما:

چوک مد مشترک (CMC) در کاربرد درایو، اهداف به خصوصی نظیر؛ کنترل بهتر جریان دنبال می کنند‌. چوک در برابر تغییرات دما مقاوم است و در شرایط محیطی مختلف به خوبی عمل می نمایند.

７. تست و ارزیابی:

انجام تست ‌های لازم برای ارزیابی عملکرد چوک در شرایط واقعی و اطمینان از کارایی آن در برابر نویز های مد مشترک و تفاضلی لازم و ضروری است.

８. قابلیت نصب و یکپارچگی:

این وسیله به راحتی در سیستم نصب می شود و با سایر اجزای مدار به خوبی یکپارچه خواهند شد.

با توجه به این نکات، چوک مد مشترک مناسبی را برای درایو انتخاب کنید، که در جهت بهبود عملکرد و کاهش تداخل الکترومغناطیسی قرار گیرد.

چوک مد مشترک در درایو چگونه عمل می کند؟

چوک مد مشترک (CMC) در کاربرد درایو، قدرت کاری و عملکرد خروجی دستگاه را تضمین می نماید. در یک درایو الکترونیک قدرت، این ابزار و دو سیم ‌پیچ موازی روی یک هسته مغناطیسی دارند، که یکی به عنوان هادی «فاز» و دیگری برای هادی «نول» یا فاز دوم عمل می کنند.

وقتی سیگنال‌ های مفید (جریان تفاضلی) عبور می ‌کنند، جهت‌ جریان در دو سیم‌ پیچ مخالف است و میدان‌ های مغناطیسی همدیگر را خنثی می ‌کنند. بنابراین امپدانس کمی دارند و عبور می ‌یابند.

چوک مد مشترک (CMC) در کاربرد درایو، همانند قلب در یک واحد الکتریکی توانا عمل می کند، تا به سرعت وضعیت ولتاژ در محدود ی مشخص کنترل شود. در نویز مد مشترک (هم‌ فاز) هر دو هادی به یک ‌سو جاری متصل می گردد.

این الگو، میدان‌ های مغناطیسی جمع ‌شونده را تشکیل می دهد، تا هسته با امپدانس بالا در برابر تداخلات جریان مقاومت ‌کند. بدین ترتیب نویز به صورت انرژی مغناطیسی در هسته محبوس شده یا به زمین منتقل می ‌شود.

کاربرد های اصلی چوک مد مشترک در درایو

چوک مد مشترک (CMC) در کاربرد درایو، یک فاکتور مهم برای خرید دوباره این محصول و اهمیت به سلامت آن می باشد. چوک مد مشترک در درایو ها دارای کاربرد های اصلی متعددی است، که جنبه های ایمنی و کاری دستگاه را تحت تاثیر قرار می دهد.

این وسیله برتر قدرت الکتریکی ویژه ای دارند. آن ها با برخورداری از ویژگی هایی متعدد مثل؛ مقاومت الکتریکی بالا، پایداری و سلامت جریان را حفظ می کنند. موارد زیر برخی از این کاربرد ها را به تصویر می کشد؛

１. سرکوب اختلالات الکترومغناطیسی:

چوک مد مشترک (CMC) در کاربرد درایو، وظایف مختلفی بر عهده دارد. وقتی درایو ها با کلید زنی سریع کار می ‌کنند، جریان ‌های گذرای ناخواسته تولید شده بدون فیلتر به بقیه مدار و کابل ‌ها انتشار می یابند. این ابزار با ایجاد امپدانس بالا در مسیر این اختلالات، آن ‌ها را تضعیف می ‌کند.

２. بهبود کیفیت جریان خروجی:

با حذف مؤلفه‌ های فرکانس بالا، موج جریان عبوری از موتور به شکل صاف ‌تری در می ‌آید. این موضوع با کاهش تلفات هسته‌ ای و گرمای تولید شده در موتور همراه خواهد بود.

３. حفاظت از تجهیزات کنترلی:

نویز های CMC روی عملکرد سنسور ها، میکرو کنترلر ها و ماژول ‌های کنترلی تأثیر منفی می گذارند. چوک مد مشترک از وارد شدن این نویز ها به قسمت‌ های حساس جلوگیری می ‌کند.

４. افزایش پایداری و قابلیت اطمینان سیستم:

چوک مد مشترک (CMC) در کاربرد درایو، همانند یک سیستم مرکزی مستقل عمل می کند. با کاهش اختلالات الکترومغناطیسی و پایین آوردن سطح نویز، احتمال خطای درایو و بروز حالت‌ های حفاظتی اشتباه کاهش می‌ یابد و دوام و عمر مفید کل سیستم بالا می ‌رود.

５. انطباق با استاندارد های EMC:

این وسیله بخشی از مدار فیلترینگ EMC است، که به درایو ها الزامات استاندارد های مربوط به تابش و هدایت امواج الکترومغناطیسی را پاس می دهند.

سخن آخر

در مقاله ی بالا درباره ی چوک مد مشترک (CMC) در کاربرد درایو توضیح دادیم. کاربرد چوک مد مشترک در درایو های الکترونیک، تضمین عملکرد پایدار و کاهش تداخل الکترومغناطیسی است.

اگر به دنبال تهیه این ابزار الکتریکی هستید، مجموعه طاها ترانس آماده خدمت گذاری به شما می باشد. در این بازار اینترنتی می توانید تجهیزات خود را به طور مستقیم از شخص تولید کننده بخرید.
