انواع تست روغن ترانسفورماتور

انواع تست روغن ترانسفورماتور یک روش مطمئن و ضروری برای جلوگیری از تلفات می باشد، که برای هر سازمانی لازم خواهد بود. چک کردن و تست روغن های ترانسفورماتور نه تنها سیستم هشدار این دسته از ترانس ها را بررسی می کند، بلکه به ما نشان می دهد که آن ها به درستی و بدون اختلال درحال کار مردن می باشند.

همچنین اگر این تست ها و چک کردن ها را به صورت منظم و طی یک برنامه خاص انجام دهید، به بخش تعمیر و نگهداری از این ترانس ها فرمان داده می شود، که اولویت ها را به درستی شناسایی کنند و وظایف کاری خود را به صورت منظم بررسی کنند.در این مقاله به بررسی بیشتر تست روغن ترانسفورماتور خواهیم پرداخت، تا شما را با روش های متعدد آن آشنا کنیم.

معرفی انواع تست روغن ترانسفورماتور

در واقع سیال ترانسفورماتور نه تنها وظیفه انتقال حرارت را خواهد داشت، بلکه بخشی از سیستم عایق این دستگاه ها نیز می باشند. این مورد یکی از مهم ترین موارد در حفظ دمای ترانسفورماتور و ایمنی آن ها می باشد. بنابراین انواع تست روغن ترانسفورماتور به کمک می کند، تا بررسی کنیم که وظایف به درستی انجام می شوند یا خیر؟

در ادامه مقاله به بررسی چند مورد از روش های تست روغن ترانسفورماتور خواهیم پرداخت.

1.معاینه بصری

یکی از مرسوم ترین روش های تست روغن ترانسفورماتور معاینه بصری می باشد، که در آزمایشگاه ها انجام می شود و با ایجاد یک پرتوی نور شفافیت آن برای شناسایی مواد خارجی انجام می شود. اگر روغن در وضعیت سلامت خود قرار داشته باشد، شفاف و بدون ذرات خارجی می باشد.

اما اگر به درستی عمل نکند و دارای مشکلاتی باشد، رنگ آن به سمت کدری خواهد رفت و دارای ذرات خارجی خواهد بود، که می توان آن ها را مشاهده کرد.

2.تحلیل زنگ

تحلیل رنگ یکی دیگر از انواع تست روغن ترانسفورماتور می باشد، که در اینجا روغن های قبلی با روغن کنونی از لخاظ رنگ بررسی و تحلیل خواهند شد. این روغن ها با عبور نور بررسی خواهند شد، که در نهایت اعدادی بین ۰ تا ۵ را به ما نشان خواهد داد.

این اعداد استاندارد های رنگ و سلامت ترانسفورماتور را مشخص می کند و اگر روغن دارای تیرگی قابل توجهی باشد، قطعا می توان فهمید که دچار آلودگی شدیدی در داخل ترانس ها شده است.

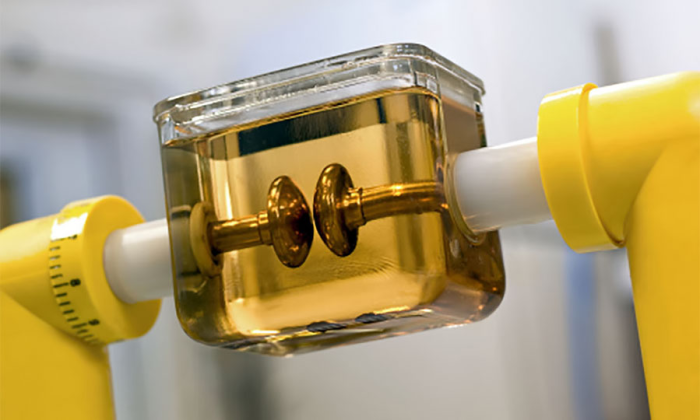

3.تست BDV

این آزمایش یکی در از انواع تست روغن ترانسفورماتور می باشد، که دی الکتریک روغن را مورد بررسی قرار می دهد و ولتاژی را که روغن در آن دچار خرابی الکتریکی می شود، را اندازه گیری می کند تا به خوبی نشان دهد، که مقدار روغن یا رطوبت موجود در داخل روغن چه مقدار می باشد؟

این آزمایش با قرار دادن نمونه روغن بین دو الکترود انجام می شود و ولتاژ به تدریج اعمال می شود، تا زمانی که الکترود ها پتانسیل کافی را داشته باشند و شروع به عبور از روغن کنند.

4.تست DGA

تست DGA یکی دیگر از انواع تست روغن ترانسفورماتور می باشد، که به آن تجزیه و تحلیل گاز های محلول نیز گفته می شود، نمونه ای از روغن با تمام گاز های معیوب حل شده و در یک سرنگ شیشه ای قرار داده شده است، تا برای تجزیه و تحلیل بیشتر به آزمایشگاه فرستاده شود، که سطوح مختلف گاز موجود در روغن عایق را شناسایی کنند.

گازهای مختلف حل شده در روغن نشان دهنده انواع مختلف تنش حرارتی و الکتریکی است، که در داخل ترانسفورماتور ها رخ می دهد.

5.فلزات محلول

استاندارد فلزات محلول یکی دیگر از انواع تست روغن ترانسفورماتور می باشد، که آن را با طیف سنجی ICP-AES بررسی می کنند و به اندازه گیری آن خواهند پرداخت. این آزمایش به درک وجود هر فلزی که ممکن است به دلیل گرم شدن بیش از حد در داخل ترانسفورماتور و یا به دلیل سایش مکانیکی باشد، به رفع آن کمک خواهد کرد.

6.نقطه فلش

این تست برای بررسی فرار بودن روغن ترانسفورماتور استفاده می شود و دمایی را مشخص خواهد کرد، که در آن روغن گرم شده و شروع به تولید بخار کافی برای ایجاد رطوبت قابل اشتعال با هوا خواهد کرد.

7.کشش رابط

این نوع از انواع تست روغن ترانسفورماتور به شناسایی وجود آلاینده های محلول و محصولات اکسیداسیون در روغن عایق کمک می کند. واحد اندازه گیری mN/m است و مقدار کاهشی نشان دهنده افزایش آلودگی در این روغن ها می باشد.

در این آزمایش کشش سطحی آب در برابر روغن آزمایش می شود و بر اساس استاندارد بین المللی ASTM D971 کنترل خواهد شد.

8.ترکیب فورانیک

این آزمایش طبق استاندارد ASTM D5837 انجام می شود، که در آن اندازه گیری ها با استفاده از کروماتوگرافی مایع با کارایی بالا یا HPLC انجام می شود. این آزمایش به ما کمک می کند، تا وجود مواد سلولزی را از طریق عایق کاغذ سیم پیچ ها یا تخته پرس که ترکیبات فورانیک در روغن تولید می کند، را تعیین کنیم.

9.محتوای رطوبت

این تست یکی دیگر از انواع تست روغن ترانسفورماتور می باشد، که رطوبت موجود در روغن را با استفاده از وزن رطوبت با روغن محاسبه می کنند. برای روغن معدنی معمولی مقدار قابل قبول 35ppm است.

جالب است بدانید که در حالت ایده‌ آل قصد داریم، میزان رطوبت تا حد امکان کم باشد، زیرا وجود رطوبت بیشتر در روغن، استحکام دی الکتریک عایق را کاهش می‌ دهد و ممکن است فلش اور اتفاق بیفتد. استاندارد بین المللی مورد استفاده برای این تست ASTM D1533 است.برای این نوع از انواع تست روغن ترانسفورماتور آن ها در بطری های شیشه ای مخصوص جمع آوری می شوند و سپس برای آزمایش به آزمایشگاه ارسال خواهند شد.

جمع بندی

در این مقاله به بررسی انواع تست روغن ترانسفورماتور پرداختیم، تا شما را با روش های متعدد آن برای شناسایی سلامت تجهیزات خود آشنا کنیم. مجموعه طاها بهترین ترانسفورماتور ها را در انواع و اقسام دارا می باشد، که با توجه بر بودجه و هزینه مد نظر خود می توانید، بهترین آن ها را تهیه کنید و از سلامت آن ها به طور کامل اطمینان حاصل فرمایید.
