تفاوت ترانسفورماتور هرمتیک و کنسرواتوری

برای آن که به درستی درکی از تفاوت ترانسفورماتور هرمتیک و کنسرواتوری بایستی موارد مختلفی را بررسی نمایید. ترانسفورماتور به عنوان اجزای کلیدی در سیستم های الکتریکی، نقش مهمی در انتقال و تبدیل انرژی الکتریکی ایفا می کند.

در میان انواع مختلف این تجهیز، مدل های هرمتیک و کنسرواتوری به دلیل طراحی و عملکرد متفاوت خود، توجه ویژه ای را به خود جلب کرده اند.

در این مقاله از مجموعه طاها ترانس به بررسی تفاوت های اساسی بین این دو نوع ترانسفورماتور می پردازیم و مزایا و معایب هر یک را تحلیل می نماییم. با درک این تفاوت ها، می توان انتخاب بهتری برای کاربردهای مختلف انجام داد و به بهینه سازی عملکرد سیستم های الکتریکی کمک کرد. لطفا با ما همراه شوید.

مشاهده محصولات

بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از لحاظ تعریف و چیستی؟

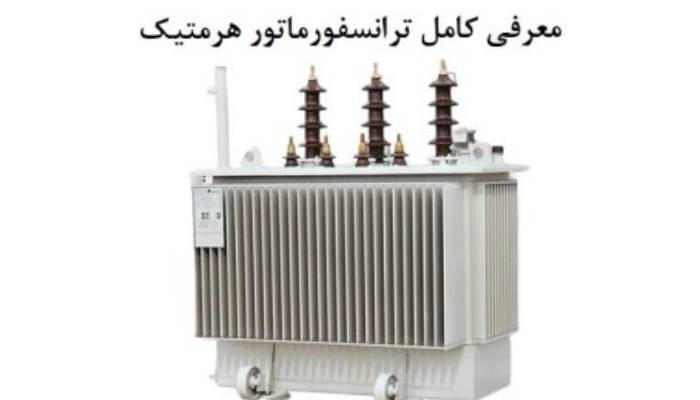

اولین قدم برای فهمیدن تفاوت ترانسفورماتور هرمتیک و کنسرواتوری بررسی ماهیت و چیستی هر کدام است. ترانسفورماتور هرمتیک یک سیستم کاملاً بسته بوده، که هیچ ارتباطی با محیط بیرون ندارد. در این نوع ترانسفورماتور، هسته و سیم پیچ ها در یک مخزن فولادی محکم قرار دارند که با روغن عایق پر شده و به طور کامل مهر و موم شده است.

این طراحی عاملی بوده، تا که هیچ رطوبت یا اکسیژنی به داخل ترانسفورماتور نفوذ نکند، چرا که این دو عامل به روغن آسیب می زنند و باعث خوردگی می گردند. به همین دلیل، روغن در طول عمر ترانسفورماتور تمیز باقی می ماند و نیاز به تعمیر و نگهداری کمتری خواهد داشت. برای جبران تغییرات حجم روغن به دلیل دما، این مخزن معمولاً دارای دیواره های انعطاف پذیر بوده، که قادر بوده این تغییرات را جذب کند و فشار داخلی را کنترل نماید.

در ادامه بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از لحاظ چیستی باید گفت، که مدل کنسرواتوری به نوعی از ترانس گفته شده، که با محیط بیرون در ارتباط است. در این طراحی، مخزن اصلی ترانسفورماتور به یک مخزن کوچک تر به نام “کنسرواتور” متصل است.

این مخزن کوچک به عنوان یک ذخیره کننده روغن عمل می کند و در تغییرات حجم روغن در اثر دما دخالت مثبت دارد. همچنین، این سیستم دارای یک وسیله تنفسی بوده، که هوای ورودی و خروجی را فیلتر می نماید تا رطوبت و اکسیژن به داخل نرود.

اما این ارتباط با هوا باعث اکسیداسیون روغن و تشکیل لجن خواهد شد، بنابراین نیاز به نگهداری منظم و تصفیه روغن دارد. به طور کلی، ترانسفورماتور کنسرواتوری نیاز به نگهداری بیشتری دارد، اما طراحی آن ساده تر است.

بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از لحاظ عملکرد

باید بگوییم، که تفاوت ترانسفورماتور هرمتیک و کنسرواتوری چه از لحاظ ساختار و چه عملکرد کاملا مشهود است. در ادامه توضیحات کامل تری را بیان می داریم؛

  1. تفاوت در ساختار

از نظر ساختاری، تفاوت اساسی بین این دو نوع ترانسفورماتور در نحوه مدیریت حجم روغن و ارتباط با محیط خارج نهفته است. ساختار ترانسفورماتور هرمتیک متکی بر یک مخزن اصلی یکپارچه، کاملاً بسته و غیرقابل نفوذ بوده، که فاقد هرگونه مخزن اضافی می باشد.

کل سیستم در این مخزن فولادی محبوس شده است که اغلب دارای دیواره های موجدار از جنس فولاد است. این دیواره های انعطاف پذیر به عنوان یک عضو کشسان عمل می کنند و تنها بخش متحرک ساختار هستند که مسئول جذب انبساط و انقباض حرارتی روغن می باشند. در نقطه مقابل، ساختار ترانسفورماتور کنسرواتوری مبتنی بر یک سیستم دو مخزنه خواهد بود. این ساختار شامل یک مخزن اصلی برای هسته و سیم پیچ ها و یک مخزن استوانه ای جداگانه به نام “کنسرواتور” یا “منبع انبساط” در بالای آن بوده، که توسط لوله ای به مخزن اصلی متصل می گردد. کنسرواتور دارای پوشش های بازرسی برای نگهداری و یک محفظه حاوی سیلیکاژل (رطوبت گیر) در بالا است که از طریق آن، سیستم به صورت کنترل شده ای با جو ارتباط برقرار می کند.

این طراحی دوگانه، نیازمند اتصالات و درپوش های بیشتری می باشد، که آن را در مقایسه با ساختار یکپارچه و مینیمالیستی هرمتیک، پیچیده تر می سازد. این تعاریف خیلی خوب تفاوت ترانسفورماتور هرمتیک و کنسرواتوری را نشان می دهد.

  1. تفاوت در عملکرد

عملکرد این دو ترانسفورماتور نیز به تبعیت از ساختارشان، به طور بنیادینی متفاوت است. عملکرد ترانسفورماتور هرمتیک بر اصل ایزوله کردن مطلق و حذف تبادل با جو استوار است. در این سیستم، تغییرات حجم روغن ناشی از نوسانات دما به طور کامل توسط انعطاف دیواره های موجدار مخزن جذب می شود و فشار داخلی در محدوده ایمن (مثلاً تا ۰.۵ بار) تنظیم می گردد.

از آنجا که هیچ هوایی در داخل محفظه وجود ندارد، روغن در معرض اکسیژن قرار نمی گیرد و در نتیجه عملکرد آن در جلوگیری از اکسیداسیون، تشکیل لجن و جذب رطوبت، کاملاً منفعل و خودکفا است. خب این نکته بهتر تفاوت ترانسفورماتور هرمتیک و کنسرواتوری را بیان می دارد. در مقابل، عملکرد ترانسفورماتور کنسرواتوری بر اساس تعادل دینامیکی فشار با هوای خارج است.

با افزایش دما و انبساط روغن، روغن اضافی به سمت مخزن کنسرواتور رانده می شود و هوای داخل آن را از طریق رطوبت گیر به بیرون می فرستد. هنگام خنک شدن و انقباض، این روند معکوس شده و هوای خارج از طریق فیلتر رطوبت گیر به داخل کشیده می شود تا از ایجاد خلاء ممانعت ورزد.

بنابراین، عملکرد کنسرواتور یک فرآیند فعال و تنفسی بوده، که اگرچه به خوبی کار می کند، اما همواره امکان نفوذ تدریجی رطوبت و اکسیژن وجود دارد و به همین دلیل عملکرد نگهداری برای آن حیاتی است. این در حالی است که عملکرد هرمتیک کاملاً مستقل و بدون نیاز به چنین نگهداری هایی است. با ذکر این موارد دیگر درک تفاوت ترانسفورماتور هرمتیک و کنسرواتوری سخت نخواهد بود.

جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید

بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از نظر مزایا

بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از نظر مزایا نیز به ما کمک شایانی می کند. یکی از اصلی ترین مزایا، تلفات کم در ترانسفورماتورهای هرمتیک بوده، که به دلیل طراحی بسته و ایزوله آن به وجود می آید. این طراحی سبب شده، تا انرژی کمتری در حین انتقال و تبدیل انرژی الکتریکی هدر برود.

همچنین، نویز کمتر در مقایسه با ترانسفورماتورهای کنسرواتوری یکی دیگر از ویژگی های بارز این نوع ترانسفورماتور است. به دلیل عدم وجود اجزای متحرک و طراحی محصور، ارتعاشات و صداهای ناشی از کارکرد ترانسفورماتور به حداقل می رسد و این امر سبب بهبود کیفیت زندگی در محیط های نزدیک به این ترانسفورماتورها خواهد شد.

علاوه بر این در بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از نظر مزایا باید بگوییم که، راندمان بالای مدل هرمتیک نسبت به کنسرواتوری به دلیل عدم وجود مخزن ذخیره روغن و طراحی ایزوله آن است.

این ویژگی ها به ترانسفورماتورهای هرمتیک اجازه می دهد تا به تاثیر انرژی کارآمد دست یابند و در نتیجه، مصرف انرژی را کاهش دهند. همچنین، با کاهش تلفات انرژی و بهبود کارایی، این ترانسفورماتورها در کاهش تاثیر آلودگی هوا نیز موثرند.

در مقایسه با ترانسفورماتورهای معمولی که از روغن استفاده می کنند، مدل های هرمتیک به دلیل طراحی محصور خود، از ورود آلودگی ها و رطوبت به داخل سیستم ممانعت می ورزند و این امر به حفظ کیفیت روغن عایق و عملکرد بهینه ترانسفورماتور کمک می کند.

البته در ادامه بررسی تفاوت ترانسفورماتور هرمتیک و کنسرواتوری باید بیان کنیم، که بهبود قابلیت اطمینان عملیات یکی دیگر از مزایای کلیدی ترانسفورماتورهای هرمتیک است. با حذف مخزن ذخیره روغن و طراحی ایزوله، این ترانسفورماتورها به طور مؤثری از تخریب عایق و از بین رفتن روغن پیشگیری می نمایند.

این ویژگی ها عاملی بوده، تا که ترانسفورماتورهای هرمتیک به عنوان گزینه ای مطمئن و پایدار در سیستم های الکتریکی شناخته شوند. در نتیجه، این ترانسفورماتورها نه تنها سبب بهبود کارایی و کاهش هزینه های عملیاتی می گردند، بلکه به حفظ محیط زیست و کاهش آلودگی نیز می انجامند.

تفاوت ترانسفورماتور هرمتیک و کنسرواتوری از نظر معایب

در این بخش از مبحث تفاوت ترانسفورماتور هرمتیک و کنسرواتوری باید بیان کنیم، که نقطه ضعف اصلی و مشترک ترانسفورماتورهای هرمتیک و کنسرواتوری در مواجهه با شرایط غیرعادی، آسیب پذیری در برابر حوادث داخلی است، اما این مشکل در ترانسفورماتور هرمتیک حادتر و خطرناک تر است.

عیب بزرگ ترانسفورماتور هرمتیک، عدم توانایی در دفع فشار ناگهانی است. طراحی کاملاً مهر و موم شده این محصول که در حالت عادی برای جلوگیری از اکسیداسیون مفید است، در شرایط بحرانی به یک خطر تبدیل می گردد. در صورت افزایش سریع حرارت به دلیل اتصالی داخلی یا قوس الکتریکی، روغن تجزیه شده و گازهای قابل اشتعال تولید می کند.

در ترانسفورماتور کنسرواتوری، این فشار اضافی از طریق سیستم تنفسی تخلیه گشته، اما در نوع هرمتیک، گازها درون محفظه فولادی به دام می افتند و فشار به شکل انفجاری افزایش می یابد. این فشار منجر به انفجار و پارگی مخزن شده و خطرات ایمنی جدی برای پرسنل و تأسیسات اطراف ایجاد کند.

بنابراین، نقطه قوت اصلی هرمتیک در زمان خطا به بزرگ ترین نقطه ضعف آن تبدیل می شود. با این وجود به صورت کامل متوجه‌ تفاوت ترانسفورماتور هرمتیک و کنسرواتوری آشنا شدیم.

کلام آخر

در نتیجه، تفاوت ترانسفورماتور هرمتیک و کنسرواتوری به وضوح بر عملکرد و کاربردهای آن ها تأثیر می گذارد. ترانسفورماتورهای هرمتیک با طراحی کاملاً بسته و ایزوله، از نظر کاهش تلفات و نویز و همچنین بهبود قابلیت اطمینان، مزایای قابل توجهی دارند.

با این حال، آسیب پذیری آن ها در برابر فشار ناگهانی و خطرات ناشی از گازهای به دام افتاده، چالش هایی را به همراه دارد.

از سوی دیگر، ترانسفورماتورهای کنسرواتوری با سیستم تنفسی خود، امکان تخلیه فشار اضافی را فراهم می آورند، اما نیاز به نگهداری بیشتری دارند. انتخاب بین این دو نوع ترانسفورماتور باید بر اساس نیازهای خاص و شرایط عملیاتی انجام شود.
