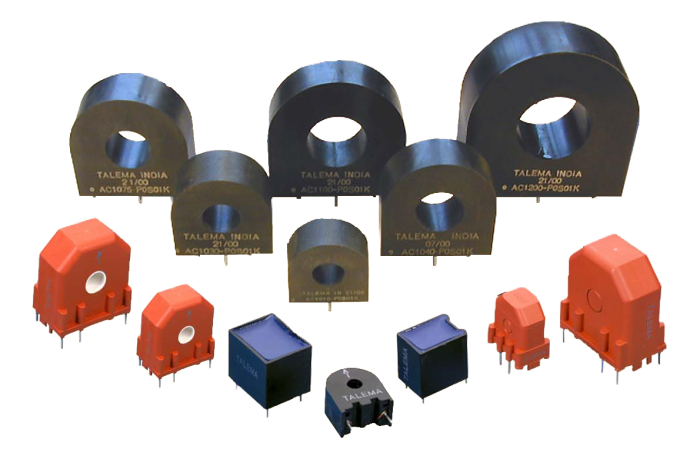

نحوه ی انتخاب ترانس جریان

در این مقاله قصد داریم، به نحوه ی انتخاب ترانس جریان بپردازیم. چه این ترانس ها یک کاربرد چند مداره باشد و چه یک اندازه‌ گیری با دقت بالا در یک محیط صنعتی گام بعدی در آماده سازی پروژه، انتخاب ترانسفورماتور جریان مناسب برای به حداکثر رساندن عملکرد کنتور برق شما است.

هنگام طی کردن فرآیند انتخاب پاسخ به چند سوال اساسی کاربردی برای تصمیم‌ گیری و در نظر گرفتن پارامتر های مختلفی از جمله خروجی ترانسفورماتور جریان، اندازه هادی، محدوده آمپراژ و دقت نیز می‌ تواند، در نحوه انتخاب این ترانس ها مفید باشد.

در ادامه به بررسی عوامل موثر و ویژگی های این ترانس ها خواهیم پرداخت و شما را با مشخصات، کارایی و کاربرد های بی نهایت آن. آشنا خواهیم کرد.

عوامل موثر بر نحوه ی انتخاب ترانس جریان

نحوه ی انتخاب ترانس جریان با چندین گزینه خروجی در دسترس هستند، که برخی از محبوب‌ ترین آن ها شامل ۳۳۳ میلی‌ ولت، ۵ آمپر یا ۸۰ میلی‌ آمپر است. یک سوال مهم در فرآیند انتخاب ترانسفورماتور جریان توجه به این نکته تجهیزات اندازه‌ گیرب شما با خروجی سازگار است.

اگرچه ممکن است، کنتور با چندین گزینه خروجی کار کند، اما ممکن است نتوان، تنظیمات میدانی را برای این تنظیم انجام داد یا ممکن است، نیاز به پیکربندی توسط کارخانه باشد.

اگر در تصمیم گیری انتخاب این ترانس ها به کمک نیاز دارید، با سازنده کنتور برق خود تماس بگیرید، تا آن ها بتوانند شما را در نحوه ی انتخاب ترانس جریان که به بهترین وجه با اهداف اندازه‌ گیری و بودجه پروژه شما مطابقت دارد، راهنمایی کنند. در ادامه به بررسی چند مورد از عوامل موثر در خرید آن ها خواهیم پرداخت.

1.ابعاد هادی

ابعاد هادی یک نکته مهم است و می‌ تواند، یکی از عوامل تعیین‌ کننده اصلی در انتخاب CT باشد. هر CT که استفاده می شود، باید بتواند از نظر فیزیکی در اطراف هادی مورد نظر برای اندازه‌ گیری قرار گیرد.

در عین حال بزرگ کردن CT برای قرار دادن یک هادی کوچک نیز ممکن است، از نظر هزینه و فضای مورد نیاز در تابلو برق منطقی نباشد، زیرا ممکن است فضای کافی برای قرار دادن نحوه ی انتخاب ترانس جریان بزرگ و سفت و سخت نداشته باشد.

در این شرایط یک سیم‌ پیچ انعطاف‌ پذیر می‌ تواند، اندازه‌ گیری را در تابلو های برق یا تابلو برق شلوغ آسان‌ تر کند، زیرا آن ها می‌ توانند، به راحتی در اطراف باس‌ بار های بزرگ در فضا های تنگ بلغزند و آن ها را به یک مصالحه ایده‌ آل بین اندازه پنجره بزرگ و عملکرد انعطاف‌ پذیر تبدیل کند.

2.اندازه بار

مانند ابعاد فیزیکی اندازه بار مورد اندازه‌ گیری نیز یک نکته کلیدی است. نحوه ی ترانس جریان دارای یک محدوده ورودی جریان یا محدوده آمپراژ هستند، که نشان‌ دهنده اندازه باری است، که می‌ توانند به طور موثر اندازه‌ گیری کنند.

اگر بار در طول روز نوسان داشته باشد، به عنوان مثال وقتی در ساعات عصر تعداد افراد کم باشد، نحوه ی انتخاب ترانس جریان با محدوده سنجش جریان وسیع مانند یک سیم‌ پیچ انعطاف‌ پذیر روگوسکی می‌ تواند مفید باشد.

همچنین لازم به ذکر است، که اگر باری از محدوده حسگر خارج شود، ممکن است کنتور نتواند بار را به طور دقیق اندازه گیری کند، بنابراین همیشه حسگری را انتخاب کنید، که محدوده آن با آنچه قصد اندازه‌ گیری آن را دارید مطابقت داشته باشد.

3.رتبه بندی دقیق

وقتی صحبت از صورتحساب مستاجر می شود، انتخاب تجهیزات با بالاترین دقت از اهمیت بالایی برخوردار است. در واقع در هر کاربردی تجهیزات نظارت بر برق باید الزامات دقت خاصی را برآورده کند و اغلب با عنوان درجه درآمد نامگذاری می شوند، تا انطباق آن با استاندار های نحوه ی انتخاب ترانس جریان را نشان دهند.

به طور کلی دقت بهتر از ۱٪ و اغلب در محدوده دقت ۰.۵٪ یا بهتر درک انتخاب می شود. قبل از انتخاب یک سنسور درجه درآمد حتماً بررسی کنید، که کدام استاندارد های دقت صنعتی را برآورده می‌ کنند، تا مطمئن شوید که معیار دقت با الزامات پروژه شما مطابقت داشته باشد.

از سوی دیگر اگر صرفاً داده‌ های روند کلی مصرف را برای یک مرکز جمع‌ آوری می‌ کنید، یک سنسور با دقت ۱٪ ممکن است، کافی باشد و نیازی به ارتقاء مدل درجه درآمد نداشته باشید.

4.عامل شکل

اگرچه هر دو نوع سنسور را می‌ توان، برای هر کاری استفاده کرد اما تقریباً همیشه استفاده از نحوه ی انتخاب ترانس جریان هسته تقسیم شده یا سیم پیچ روگوفسکی برای یک برنامه نوسازی آسان‌ تر است، زیرا می‌ تواند به راحتی باز شود تا دور یک هادی قرار گیرد و نیازی به قطع سیم به عنوان بخشی از فرآیند نصب نداشته باشد.

از طرف دیگر در حالی که یک تأسیسات هنوز در حال ساخت است، نصب یک CT هسته جامد به کار اضافی زیادی نیاز ندارد، زیرا خاموشی‌ های تأسیسات یا قطع سیم اختلال ایجاد نمی‌ کنند. نکته دیگر نحوه ی انتخاب ترانس جریان هزینه است.

اگرچه قیمت اولیه CT هسته جامد کمتر است، اما صرفه‌ جویی اولیه در مقایسه با هزینه نصب عمدتاً محاسبه نشده که باید شامل خاموشی‌ ها و قطع‌ ها باشد و زمان و نیروی کار را به کل پروژه اضافه کند، ناچیز است.

5.الزامات نظارتی

یک ترانس جریان دارای مجوز UL، آزمایش‌ های دقیقی را پشت سر گذاشته است، تا از مطابقت آن با استاندارد های ایمنی ملی اطمینان حاصل شود.



برخلاف یک نحوه ی انتخاب ترانس جریان که یک جزء شناخته شده UL است، به این معنی می باشد که جزئی از یک سیستم یا محصول دارای مجوز UL می‌ باشد و می تواند، به عنوان یک محصول نهایی برای کاربر فروخته شود و به گونه ای طراحی شده شود، که خطرات نصب مانند شوک یا آتش سوزی را به حداقل برساند.

جمع بندی

در این مقاله به بررسی نحوه ی انتخاب ترانس جریان پرداختیم و شما را با عوامل موثر خرید و ویژگی های آن کنیم. شما می توانید، بهترین ترانس های جریان را از مجموعه متخصص و تولید کننده ترانسفورماتور های طاها تهیه کنید.
