نحوه ی تشخیص خرابی ترانس هسته فریت

نحوه ی تشخیص خرابی ترانس هسته فریت، فرآیندی تخصصی و ملزم دانش و مهارت فنی بالایی است. تشخیص آسیب های ترانس هسته فریت و رفع آن، مهم و حائز اهمیت می باشد.

این گروه از تجهیزات به عنوان قطعه اصلی در ساخت بسیاری از دستگاه‌ های الکترونیکی و سیستم‌ های قدرت به کار می روند. جهت شناسایی مشکلات باید از روش‌ های مختلفی استفاده نمود. از جمله آن ها؛ تست با LCR متر برای اندازه‌ گیری سلف سیم‌ پیچ و بررسی مقاومت با مولتی ‌متر می باشد. از سوی دیگر، تست عملی با اعمال ولتاژ ورودی و اندازه‌ گیری ولتاژ خروجی نیز مفید است.

در ادامه درباره راهکار های موثر برای تشخیص خرابی های شایع این دستگاه بحث می کنیم، با ما همراه شوید.

جهت کسب اطلاعات بیشتر کلیک کنید: ترانس کاهنده

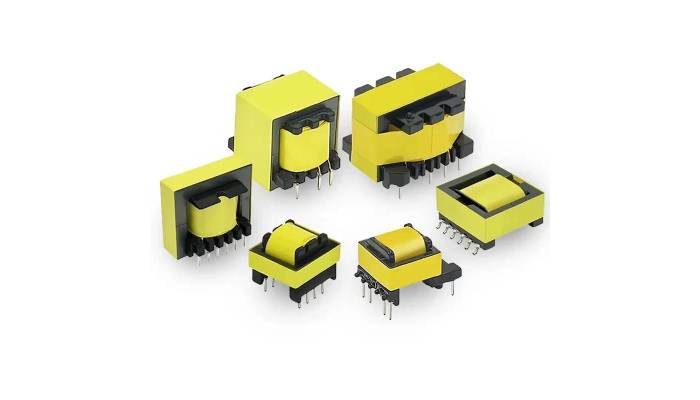

ترانس هسته فریت چیست؟

پیش از شرح نحوه ی تشخیص خرابی ترانس هسته فریت، به معرفی این گروه از سیستم های الکتریکی می پردازیم. ترانس هسته فریت از سری ترانسفورماتور های کاربردی در صنعت الکترونیک می باشد، که از طریق هسته ‌های فریتی در جهت انتقال و تبدیل انرژی الکتریکی به کار می روند.

هسته فریت از جنس ترکیبات سرامیکی غیر رسانا و فرومغناطیسی هستند‌. در طراحی این قطعه از متریال هایی نظیر؛ اکسید های آهن و ترکیباتی مانند؛ روی، نیکل و منگنز استفاده می شود، تا قدرت لازم برای ایجاد میدان مغناطیسی را داشته باشند و همین طور سبب بهبود کارایی و کاهش درصد تلفات انرژی ترانس گردند.

نحوه ی تشخیص خرابی ترانس هسته فریت

نحوه ی تشخیص خرابی ترانس هسته فریت نیاز به آگاهی در رابطه با ساز و کار ترانسفورماتور ها دارد. خرابی ‌های شایع که در ترانسفورماتور های نوع هسته فریت اتفاق می افتد، به دلایل مختلفی صورت می گیرد. شناسایی این فاکتور ها علاوه بر حفظ عملکرد بهینه سیستم‌ های الکتریکی در افزایش عمر مفید دستگاه موثر است. از جمله این مشکلات عبارتند از؛

قطع شدن سیم‌ پیچ:

• علت: افزایش جریان، حرارت بالا یا پوسیدگی سیم‌ ها، سه عنصر اصلی قطعی سیم ‌پیچ ها است.
• نشانه ‌ها: عدم وجود ولتاژ خروجی، مقاومت بی ‌نهایت در سیم‌ پیچ.

اتصال کوتاه:

• علت: نحوه ی تشخیص خرابی ترانس هسته فریت را حتما بیاموزید، تا بلافاصله بعد از شناسایی آسیب ها نسبت به رفع آن اقدام نمایید. خرابی عایق بین سیم‌ پیچ‌ ها علل اصلی اتصال کوتاه در این گروه از ابزار آلات است.
• نشانه ‌ها: مقاومت بسیار کم یا صفر در سیم‌ پیچ ‌ها و افزایش دمای بیش از حد عملیاتی.

سوختن فیوز داخلی:

• علت: اضافه جریان یا اتصال کوتاه با سوختن فیوز داخلی ترانس همراه است.
• نشانه‌ ها: عدم عملکرد ترانس و نیاز مکرر به تعویض فیوز.

اشباع هسته:

• علت: افزایش بار یا اعمال فرکانس ‌های بالاتر از حد مجاز عامل اصلی اشباع شدن هسته فریت است.

• نشانه ‌ها: نحوه ی تشخیص خرابی ترانس هسته فریت، سخت نیست، اما نیازمند برخورداری از علم و مهارت بالا می باشد. کاهش کارایی و افزایش تلفات انرژی دو نشانه ی اصلی اشباع هسته ها در ترانس است.

روش های موثر برای تعمیر ترانس هسته فریت

نحوه ی تشخیص خرابی ترانس هسته فریت از ملزومات اساسی کار در بخش های فناوری اطلاعات و ساخت دستگاه های برقی می باشد. تعمیر این گروه سیستم های الکتریکی نیازمند دقت و دانش فنی بالایی می باشد. موارد زبر روش های مفید جهت تعمیر این نوآوری کاربردی را بازگو می کند؛

تشخیص و شناسایی خرابی:

• تست با LCR متر: جهت اندازه ‌گیری سلف سیم ‌پیچ و شناسایی مشکلاتی مثل؛ قطع یا اتصال کوتاه می باشد.
• تست با مولتی ‌متر: از این فرآیند یا هدف بررسی مقاومت سیم ‌پیچ ‌ها برای شناسایی پدیده هایی مثل؛ قطع شدن یا اتصال کوتاه بهره برداری می شود.
• تست عملی: نحوه ی تشخیص خرابی ترانس هسته فریت به علت برخورداری از قطعات متفاوت با سایر ترانسفورماتور ها فرق دارد. اعمال ولتاژ ورودی و اندازه‌ گیری ولتاژ خروجی در ارزیابی عملکرد مفید است.

تعمیر سیم ‌پیچ‌ ها:

• تعویض سیم‌ پیچ: اگر عملکرد سیم پیچ ها به علت قطع شدن یا آسیب دیدن اتصالات باید تعویض شوند. این رویکرد مرتبط با فرآیند هایی نظیر؛ باز کردن هسته و نصب سیم ‌پیچ جدید می باشد.
• لحیم‌ کاری مجدد: در صورتی که سیم‌ پیچ از نظر نوع اتصالات مشکل جزئی داشته باشند، لحیم کاری بهترین تکنیک برای تعمیر مشکل شما است.

بررسی و تعمیر عایق:

• بررسی عایق‌ بندی: عایق بین سیم‌ پیچ ‌ها را نیز بررسی کنید و در صورت لزوم آن را تعویض نمایید.
• استفاده از مواد عایق جدید: نحوه ی تشخیص خرابی ترانس هسته فریت، وابسته به مدل و تکنولوژی ساخت دستگاه متفاوت است‌. از مواد عایق در خلوص بالا کمک بگیرید، تا توانایی لازم برای جلوگیری از نشت جریان را داشته باشد.

تعویض فیوز داخلی:

• پیدا کردن فیوز سوخته: حتما فیوز های دستگاه را با نمونه های جدید جایگزین کنید.
• بررسی اتصالات: اتصالات آن ها باید بر طبق الگو های مناسب صورت گیرد، تا در انتقال انرژی در ولتاژ های مناسب موثر باشند.

تست و ارزیابی نهایی:

• تست مجدد: پس از انجام تعمیرات، بار دیگر دستگاه را تست کرده و عملکرد آن را بسنجید.
• نظارت بر عملکرد: پس از نصب مجدد، برای سنجش ترانس آن را در شرایط عملیاتی واقعی قرار دهید.

نکات قابل توجه در تعمیر ترانس هسته فریت

نحوه ی تشخیص خرابی ترانس هسته فریت بر اساس مدل و سال تولید آن متفاوت است. در اثر گذر زمان برای تواین این ابزار از تکنولوژهای بروز تری استفاده می شود، تا دستگاه توانایی مقابله با مشکلات و تبدیل انرژی را در سطوح مختلف داشته باشد.

جهت تعمیر ترانس هسته فریت به جزئیات و نکات راهنما توجه کنید. موارد زیر را در طول این فرآیند رعایت گردانید، تا شبکه از ایمنی بالایی بهره مند شود؛

ایمنی:

• قطع برق: نحوه ی تشخیص خرابی ترانس هسته فریت، را به کارشناسان متخصص بسپارید، تا کار ها بر طبق قاعده و اصول درست آن انجام شود. قبل از هر گونه اقوامی، ابتدا منبع برق را قطع کنید.
• استفاده از تجهیزات ایمنی: در طول فرآیند استفاده از تجهیزات ایمنی شخصی مثل؛ دستکش و عینک ملزومی و ضروری است.

تشخیص دقیق خرابی:

• استفاده از ابزار مناسب: از دو ابزار کاربردی؛ LCR متر و مولتی ‌متر جهت تشخیص دقیق خرابی‌ ها کمک بگیرید‌.
• بررسی مستندات: درباره نحوه ی تشخیص خرابی ترانس هسته فریت از افراد ماهر و کارشناسان حاذق در این حرفه پرس و جو کنید. در جهت تعمیر دوباره دستگاه، مستندات قبلی ثبت شده مرتبط به ترانس هسته فریت را مطالعه گردانید.

تعمیر سیم‌ پیچ ‌ها:

• دقت در لحی م‌کاری: در صورت استفاده از لحیم ‌کاری مجدد سیم ‌پیچ ها، باید به جزئیات اهمیت دهیدز تا اتصالی ایمن مابین دو سیم پیچ و هسته به وجود آید.‌
• استفاده از سیم مناسب: سیم‌ های به کار رفته در این فرآیند باید علاوه بر برخورداری از کیفیت بالا با مشخصات فنی ترانسفورماتور تطابق داشته باشد.

سخن آخر

در مقاله ی بالا درباره نحوه ی تشخیص خرابی ترانس هسته فریت و راهکار های موثر برای تعمیر این دستگاه صحبت شد. قطع و اتصال کوتاه در سیم پیچ ها، سوختن فیوز داخلی، اشباع هسته از شایع ترین خرابی های این تجهیز می باشد، که راندمان خروجی آن را تحت تاثیر قرار می دهد.
