هسته ترانس بخش ضروری و بسیار مهمی از سیستم های الکتریکی هستند، که نحوه ی محاسبه ابعاد هسته ترانس یکی دیگر از عوامل مهم آن نیز می باشد. هسته ترانس برای انتقال نیرو، توزیع برق و تبدیل ولتاژ استفاده می شوند.
با فهمیدن ارتباط بین اندازه هسته ترانس و خروجی آمپر می توانید،ترانس مناسب را برای کاربرد خود انتخاب کنید. (ترانس) ترانسفورماتور انرژی را از یک مدار الکتریکی به مدار دیگر بدون استفاده از قطعات متحرک منتقل می کند،که این بر اساس اصل القای الکترومغناطیسی می باشد.
در ادامه به بررسی نحوه ساخت و محاسبه ابعاد آن می پردازیم.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید
دو نوع اصلی هسته های ترانسفورماتور نوع پوسته و نوع هسته هستند. در هسته های نوع پوسته، هسته ها سیم پیچ را احاطه کرده اند. در مقابل، نوع هسته با سیم پیچ هایی که هسته را احاطه کرده اند، مشخص می شود.
برای نحوه ی محاسبه ابعاد هسته ترانس بهتر است، که انواع آنها را نیز بدانیم. نموداری که نوع پوسته و هسته‌های آن را در پیکربندی‌های سه فاز و تک فاز نشان می دهد، ساختار پایه با مربع‌های خاکستری و سیم‌پیچ‌ها با لوله‌های نارنجی (مسی) نشان داده می شود. پیکربندی های نوع هسته برای نیازهای ولتاژ بالا استفاده می شود.
اگرچه تلفات توان آنها بیشتر است، سیم پیچ ها در نوع هسته به راحتی در دسترس هستند، و بنابراین تعمیر و نگهداری آسان تری نسبت به ترانس های نوع پوسته دارند. در نهایت، به دلیل اینکه در ترانس های نوع هسته، سیم‌پیچ‌ها روی پایه‌های جداگانه قرار می گیرند، در ساخت ترانس های نوع هسته به مس بیشتری نیاز می باشد.
در نحوه ی محاسبه ابعاد هسته ترانس باید بدانیم، که هسته‌های پوسته‌ای برای کاربردهای کم توان استفاده می شوند. آنها تلفات انرژی کمتری دارند، اما تعمیر و نگهداری سخت تری دارند، زیرا دسترسی به سیم پیچ ها سخت تر می باشد. مهار انرژی بهتر به این دلیل است، که سیم پیچ ها به یکدیگر نزدیک تر هستند، و شار مغناطیسی دارای یک مسیر بسته در اطراف سیم پیچ ها است که روی آن حرکت می کند. برخلاف نوع هسته، ترانس های پوسته ای اجازه خنک سازی طبیعی را می دهند. مقاومت مکانیکی ترانس های نوع پوسته ای نیز بالاتر است.
برای نحوه ی محاسبه ابعاد هسته ترانس، ابتدا باید توان مورد نیاز (بر حسب VA) ترانس را تعیین کنید، سپس با استفاده از فرمول ها، سطح مقطع هسته لازم را بر اساس ولتاژ و جریان مورد نظر محاسبه کنید و در نهایت، یک شکل هسته (مانند هسته E، C-core، یا حلقوی) را با ابعادی که با مساحت محاسبه شده مطابقت دارد، با در نظر گرفتن عوامل طول مسیر مغناطیسی و اندازه پنجره سیم پیچ مورد نظر انتخاب کنید.
1.محاسبه توان مورد نیاز: ولتاژ و جریان دو طرف اولیه و ثانویه ترانس را تعیین کنید. برای بدست آوردن توان (VA) ولتاژ را در جریان ضرب کنید.
2.استفاده از فرمول: برای نحوه ی محاسبه ابعاد هسته ترانس نیاز به یک فرمول ثابت داریم. ناحیه هسته (A) = (قدرت (VA) / (B * f * A_c))B: چگالی شارژ مغناطیسی است، که معمولا بر اساس مواد هسته انتخاب می شوند. F: فرکانس منبع تغذیه است. A_c: مساحت مقطع هسته است.
3.اندازه پنجره سیم پیچ را در نظر بگیرید: مساحت پنجره سیم پیچ مورد نیاز را بر اساس اندازه سیم مورد نظر و تعداد دورها محاسبه کنید. اطمینان حاصل کنید که هسته انتخاب شده، دارای یک ناحیه پنجره است که بتواند، سیم پیچ ها را در خود جای دهد.

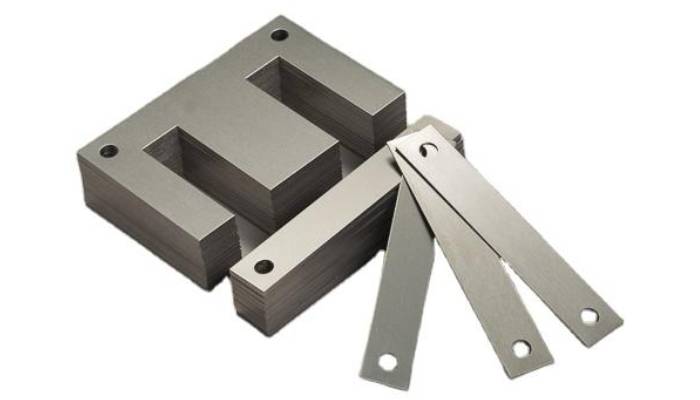

4.انتخاب شکل هسته: یک شکل هسته مناسب: ای شکل، سی شکل و حلقوی (E-core، C-core، toroid) را بر اساس کاربرد خود و محدودیت های فیزیکی مورد نظرانتخاب کنید.
5.پیدا کردن ابعاد خاص: یکی از مهم‌ترین عوامل نحوه ی محاسبه ابعاد هسته ترانس، پیدا کردن ابعاد خاص آن می باشد. برای ابعاد خاص، هسته انتخابی که با سطح مقطع محاسبه شده، و مساحت پنجره شما باید مطابقت داشته باشد که بهتر است، با برگه های داده سازنده چک شود.
6.مواد اصلی: مواد هسته های مختلف (لامینیت های آهن، فریت) دارای خواص مغناطیسی متفاوتی هستند، که بر اندازه هسته مورد نیاز تأثیر می گذارد.
7.چگالی جریان: ظرفیت حمل جریان سیم بر ناحیه پنجره سیم پیچ مورد نیاز تأثیر گذار است.
8.الزامات خنک کننده: هنگام انتخاب ابعاد هسته، مکانیسم های خنک کننده لازم برای ترانس ها را در نظر بگیرید.
مشاهده محصولات
برای نحوه ی محاسبه ابعاد هسته ترانس تک فاز، باید ولتاژ ورودی مورد نیاز= V)) را در بار جریان مورد نیاز بر حسب آمپر= I)) ضرب کنید، و سپس آن عدد را بر ۱۰۰۰ تقسیم کنید.
VsVp=NsNp این معادله به عنوان معادله ترانسفورماتور شناخته می شود، و به سادگی بیان می کند، که نسبت ولتاژهای ثانویه به اولیه در یک ترانسفورماتور برابر است، با نسبت تعداد حلقه‌ها در سیم‌پیچ‌های آن.
اندازه هسته ترانسفورماتور و خروجى آمپر ارتباط مستقیمی با یکدیگر دارند.هرچه هسته بزرگتر باشد ترانس، جریان بیشترى مى تواند تحمل کند،و هرچه هسته کوچکتر باشد، ترانس جریان کمترى مى تواند تحمل کند.
برای نحوه ی محاسبه ابعاد هسته ترانس مهم است،که یک ترانس با اندازه هسته اى انتخاب کنید، که به اندازه کافى بزرگ باشد تا بتواند جریانى را که ترانس حمل مى‌کند تحمل کند. اگر هسته خیلى کوچک باشد، ترانس بیش از حد گرم مى‌شود و ممکن است آسیب ببیند.
شاید این سوال در ذهن شما پیش آمده باشد،که چه اتفاقی می اُفتد اگر هسته ترانس برای جریان مورد نیاز خیلی کوچک باشد؟ اگر هسته ترانس برای جریان لازم بیش از حد کوچک باشد ممکن است، ترانس بیش از حد گرم شود، و به طور بالقوه منجر به نقص، کاهش بازده و حتی آسیب به ترانسفورماتور شود. پس نحوه ی محاسبه ابعاد هسته ترانس بسیار نکته مهمی می باشد.
همانطور که در مقاله معتبر electronics foruذکر شده است، انتخاب اندازه هسته مناسب تضمین می کند، که ترانسفورماتور می تواند جریانی را که منتقل می کند،بدون گرم شدن بیش از حد یا آسیب‌دیدگی تحمل کند. استفاده از هسته ای که برای جریان مورد نیاز بسیار کوچک است می تواند منجر به مشکلات عملکرد و خرابی احتمالی ترانسفورماتور شود.
بنابراین نحوه ی محاسبه ابعاد هسته ترانس بسیار نکته مهمی در به کارگیری آن می باشد،که در مقاله بالا به بررسی فرمول های آن، نحوه محاسبه و نکات کلیدی آن پرداختیم، تا هسته ترانسی با ابعاد مناسب برای جریان مورد نیاز انتخاب کنید.
