ترانسفورماتور ها در شبیه سازی سیمولینک

در مقاله پیش رو درباره ترانسفورماتور ها در شبیه سازی سیمولینک توضیح می دهیم. ترانسفورماتور ها از اجزای کلیدی در سیستم های الکتریکی هستند، که وظیفه تغییر ولتاژ را بر عهده دارند. شبیه سازی این دستگاه ها در نرم افزار سیمولینک به مهندسان و محققان این امکان را می دهد، که رفتار و عملکرد ترانسفورماتور ها را در شرایط مختلف بررسی کنند.

با استفاده از مدل سازی دقیق، می توان به تحلیل عملکرد ترانسفورماتور ها در شبکه های توزیع و انتقال برق پرداخت و به بهینه سازی طراحی و عملکرد سیستم های الکتریکی کمک کرد.

در ادامه به بررسی اصول کار ترانسفورماتور ها و روش های شبیه سازی آن ها در سیمولینک می پردازد، مقاله ما را از دست ندهید.

انواع ترانسفورماتور ها

در ابتدای مقاله ترانسفورماتور ها در شبیه سازی سیمولینک به معرفی انواع این محصول می پردازیم. ترانسفورماتور ها به انواع مختلفی تقسیم بندی می شوند. هر یک از نمونه های آن وابسته به تکنولوژی ساخت خود برای استفاده در مصارف مختلفی مناسب هستند. در زیر به برخی از انواع اصلی ترانسفورماتور ها اشاره می شود؛

１. ترانسفورماتور های افزاینده (Step-Up Transformers):

این ترانسفورماتور ها ولتاژ را افزایش می دهند. معمولاً در نیروگاه ها برای افزایش ولتاژ تولیدی قبل از انتقال به شبکه های توزیع استفاده می شوند.

２.  ترانسفورماتور های کاهنده (Step-Down Transformers):

این نوع ترانسفورماتور ها ولتاژ را کاهش می دهند. آن ها معمولاً در ایستگاه های توزیع برای کاهش ولتاژ به سطح قابل استفاده در منازل و صنایع به کار می روند.

３.  ترانسفورماتور های توزیع (Distribution Transformers):

مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، نمونه های مختلف این محصول را معرفی می کند. محصولات این طبقه در شبکه های توزیع برق استفاده می شوند و معمولاً ولتاژ را از سطح بالای انتقال به سطح پایین توزیع کاهش می دهند.

４.  ترانسفورماتور های قدرت (Power Transformers):

این گروه از دستگاه ها برای انتقال قدرت در سطوح بالای ولتاژ طراحی شده اند و معمولاً در ایستگاه های برق و نیروگاه ها به کار می روند.

５.  ترانسفورماتور های خاص (Special Transformers):

شامل؛ ترانسفورماتور های ایزوله، ترانسفورماتور های خودکار (Auto Transformers) و ترانسفورماتور های چند فاز (Multi-Phase Transformers) می شود. این ترانسفورماتور ها برای کاربرد های خاص طراحی شده اند.

６.  ترانسفورماتورهای سهفاز (Three-Phase Transformers):

این نوع ترانسفورماتور ها برای سیستم های سه فاز طراحی شده اند و می توانند به صورت یک واحد یا به صورت سه ترانسفورماتور جداگانه عمل می کنند.

７.  ترانسفورماتور های فرکانس بالا (High-Frequency Transformers):

مبحث ترانسفورماتور ها در شبیه سازی سیمولینک، یک مرجع برای کسب اطلاعات درباره این محصول است. این ترانسفورماتور ها برای کاربرد های الکترونیکی و در سیستم های سوئیچینگ به کار می روند و معمولاً در دستگاه های الکترونیکی مانند؛ مبدل ها و منبع های تغذیه استفاده می شوند.

８.  ترانسفورماتور های روغنی و خشک (Oil-Immersed and Dry Transformers):

ترانسفورماتور های روغنی در مایعی مانند؛ روغن عایق غوطه ور هستند، که به خنک سازی و عایق بندی موثر است. ترانسفورماتور های خشک معمولاً در محیط های داخلی و در مکان هایی که خطر آتش سوزی وجود دارد، گزینه ای موثر هستند.

مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، معرف بهترین نمونه های این محصول در بازار است. این تنوع در طراحی و عملکرد ترانسفورماتور ها به مهندسان این امکان را می دهد، که بهترین گزینه را برای نیاز های خاص خود انتخاب کنند.

مدل سازی ترانسفورماتور ها در سیمولینک

در این قسمت از مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، درباره مدل سازی این دستگاه توضیح می دهیم. مدل سازی ترانسفورماتور ها در سیمولینک (Simulink) به مهندسان و محققان امکان می دهد، که رفتار و عملکرد دستگاه را در شرایط مختلف شبیه سازی کنند. در زیر مراحل و نکات کلیدی برای مدل سازی آن نام می بریم؛



１.  انتخاب بلوک مناسب:

سیمولینک دارای بلوک های مختلفی برای مدل سازی ترانسفورماتور ها است. معمولاً از بلوک های موجود در کتابخانه های “Simscape Electrical” یا “SimPowerSystems” استفاده می شود.بلوک های این دستگاه معمولاً شامل ترانسفورماتور های دو سیم پیچ (دو فاز) و سه فاز هستند.

２.  تنظیم پارامتر ها:

مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، شیوه طراحی صحیح این دستگاه‌ را آموزش می دهد. پس از قرار دادن بلوک ترانسفورماتور در مدل باید پارامتر های آن را تنظیم کنید. این پارامتر ها مربوط با شاخصه های زیر می باشند؛

• ولتاژ نامی
• نسبت تبدیل (نسبت دور های سیم پیچ)
• مقاومت و اندوکتانس سیم پیچرها
• تلفات هسته و سیمدپیچ
• نوع عایق (روغنی یا خشک)

３.  مدل سازی شبکه:

این دستگاه بخشی از یک شبکه بزرگ تر است. بنابراین، باید سایر اجزای شبکه مانند؛ بار ها، منابع تغذیه و دیگر ترانسفورماتور ها را نیز مدل سازی کنید. می توانید از بلوک های مختلف برای مدل سازی بار ها (Load) و منابع (Source) بهره ببرید.

４.  شبیه سازی و تحلیل:

پس از تکمیل مدل، می توانید شبیه سازی را اجرا کنید. نتایج آن شامل؛ ولتاژ و جریان در سیم پیچ های اولیه و ثانویه، تلفات انرژی و رفتار دینامیکی ترانسفورماتور خواهد بود. از ابزارهای تحلیل سیمولینک برای مشاهده و بررسی نتایج استفاده کنید.

５.  بهینه سازی و تنظیمات:

مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، شیوه صحیح بهینه سازی این محصول را نشان می دهد. بر اساس نتایج شبیه سازی، نیاز به بهینه سازی پارامتر ها و تنظیمات مدل دارد. این کار شامل؛ تغییر نسبت تبدیل، تنظیم تلفات و یا تغییر بار ها است.

６.  مقایسه با داده های واقعی:

در صورت امکان، نتایج شبیه سازی را با داده های واقعی مقایسه کنید، تا دقت مدل را ارزیابی شود. این عمل در بهبود مدل و افزایش دقت شبیه سازی مؤثر است.

７.  مستند سازی:

مبحث ترانسفورماتور ها در شبیه سازی سیمولینک، گسترده و جالب است. مستند کردن مراحل مدل سازی و نتایج شبیه سازی برای استفاده های آینده و به اشتراک گذاری با دیگران بسیار مهم است.

مراحل شبیه سازی سیمولینک ترانسفورماتور ها

مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، یک آموزش برای مهندسین جهت بهبود عملکرد ترانسفورماتور ها است. شبیه سازی این دستگاه در سیمولینک (Simulink) شامل مراحل مشخصی می باشد، که در طراحی مدل دقیق ترانسفورماتور مطابق با شرایط مختلف موثر خواهد بود. در زیر مراحل اصلی اجرای این روش بیان می شود؛



１.  آماده سازی محیط کار:

• نرم افزار سیمولینک را باز کنید و یک مدل جدید ایجاد نمایید.
• اطمینان حاصل کنید، که کتابخانههای مورد نیاز مانند “Simscape Electrical” یا “SimPowerSystems” در دسترس هستند.

２.  اضافه کردن بلوک ترانسفورماتور:

• از کتابخانه های مربوطه، بلوک ترانس (دو سیم پیچ یا سه فاز) را به مدل خود اضافه گردانید.
• بلوک را به فضای کاری بکشید و رها نمایید.

３.  تنظیم پارامتر های ترانسفورماتور:

• مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، یک راهنما برای شبیه سازی سیمولینک این دستگاه است. بر روی بلوک ترانسفورماتور دوبار کلیک کنید، تا پنجره تنظیمات آن باز شود و سپس پارامتر های زیر را تنظیم نمایید؛

• ولتاژ نامی (ولتاژ اولیه و ثانویه)
• نسبت تبدیل (نسبت دورهای سیم پیچ)
• مقاومت و اندوکتانس سیم پیچ ها
• تلفات هسته و سیم پیچ
• نوع عایق (روغنی یا خشک)

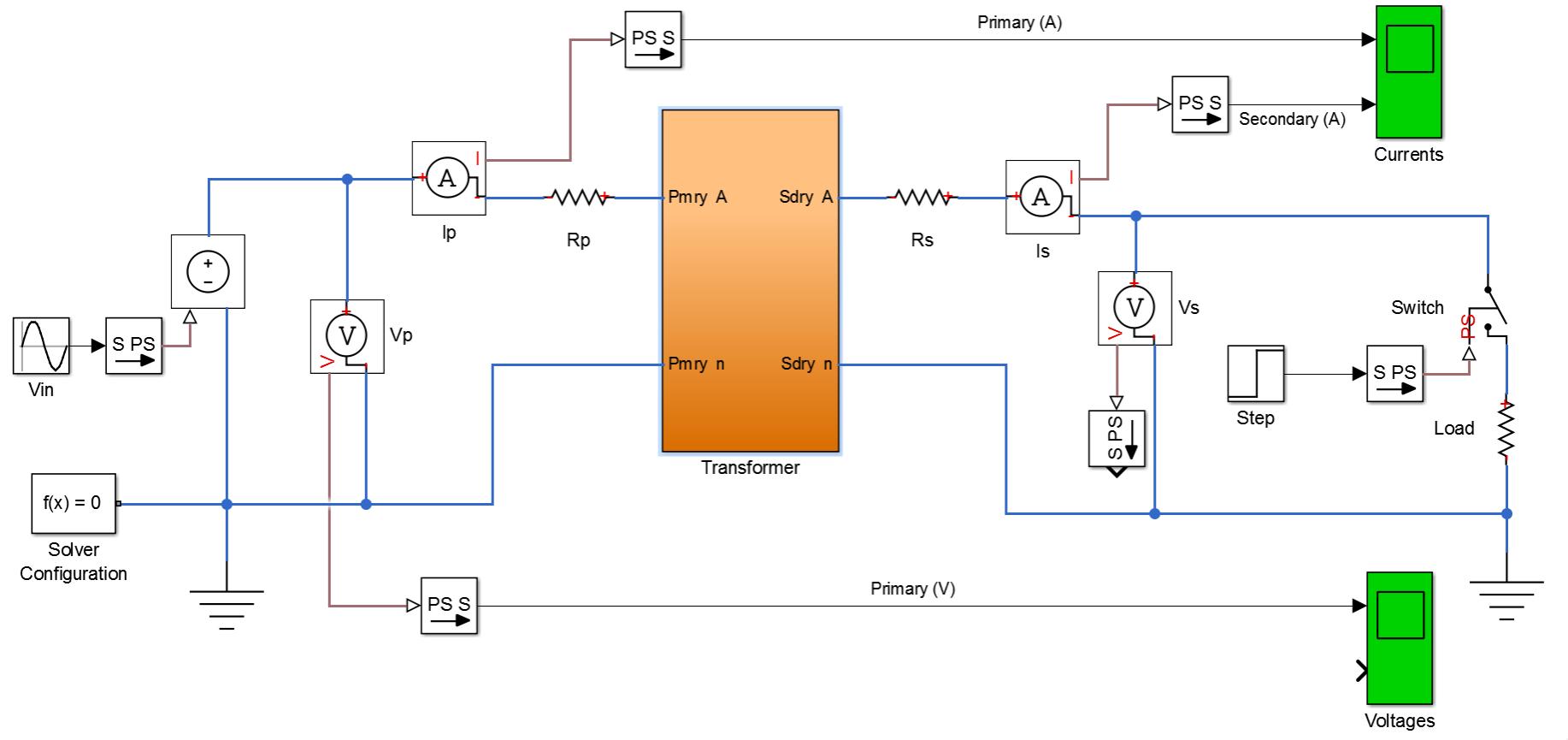

４.  اضافه کردن منابع و بار ها:

• منابع تغذیه (مانند منبع AC) را به مدل اضافه کرده و آن را به سیم پیچ اولیه ترانسفورماتور متصل نمایید.
• بار ها (Load) را به سیم پیچ ثانویه متصل کنید، تا بار واقعی را شبیه سازی شود.

５.  مدل سازی شبکه:

• در صورت نیاز سایر اجزای شبکه مانند؛ ترانسفورماتور های دیگر، کلید ها و تجهیزات حفاظتی را به مدل اضافه کنید.
• مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، راهی ایمن برای بررسی عملکرد این دستگاه ارائه می دهد. اتصالات بین اجزا باید به درستی برقرار شود.

６.  تنظیمات شبیه سازی:

به منوی “Simulation” بروید و تنظیمات شبیه سازی را بررسی کنید. می توانید زمان شبیه سازی و روش حل را تنظیم گردانید.

７.  اجرای شبیه سازی:

• مقاله ترانسفورماتور ها در شبیه سازی سیمولینک، اطلاعات مفیدی درباره چگونگی تست این دستگاه بازگو می کند. بر روی دکمه “Run” کلیک کنید، تا شبیه سازی آغاز شود.
• در حین فرآیند، می توانید نتایج را مشاهده نمابید و از ابزار های مختلف برای تحلیل داده ها بهره ببرید.

８.  تحلیل نتایج:

پس از اتمام پروسه به بررسی نتایج بپردازید. می توانید از بلوک های Scope برای مشاهده ولتاژ و جریان در سیم پیچ های اولیه و ثانویه کمک بگیرید.

９.  بهینه سازی و تنظیمات:

بر اساس نتایج به دست آمده، نیاز به بهینه سازی پارامتر ها و تنظیمات مدل دارید. برای کاربر امکان ایجاد تغییراتی در بار ها، نسبت تبدیل یا تلفات میسر است. آن ها می توانند پس از اعمال تغییرات مجددا شبیه سازی را از سر بگیرند.

１０.  مستند سازی:

مبحث ترانسفورماتور ها در شبیه سازی سیمولینک، جامع و گسترده است. از مراحل شبیه سازی و نتایج مستند بگیرید، تا برای استفاده های آینده و به اشتراک گذاری با دیگران قابل دسترس باشد.

سخن آخر

در مقاله بالا درباره ترانسفورماتور ها در شبیه سازی سیمولینک توضیح دادیم. ترانسفورماتور ها نقش حیاتی در سیستم های الکتریکی دارند و شبیه سازی آن ها در سیمولینک امکان تحلیل دقیق عملکرد و بهینه سازی طراحی را فراهم می کند. اگر با ساز و کار ترانس ها و چگونگی اجرای این تکنیک آشنا نیستید، از ما کارشناسان ما در طاها ترانس کمک بگیرید.
