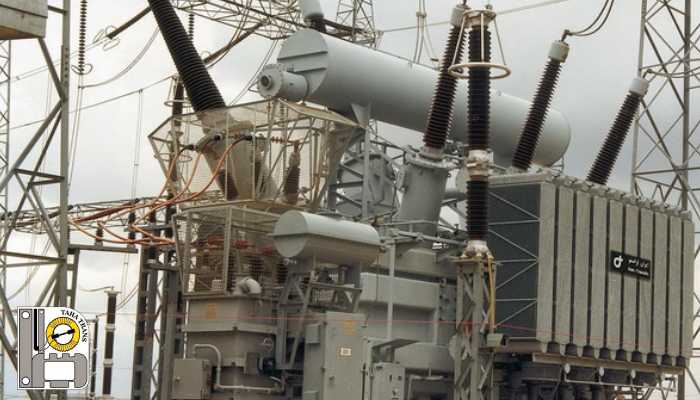

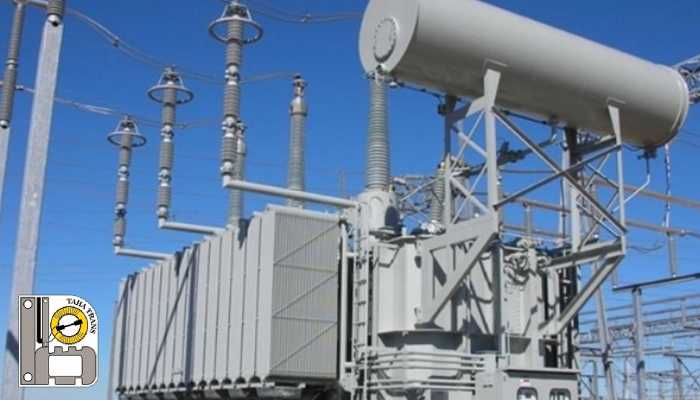

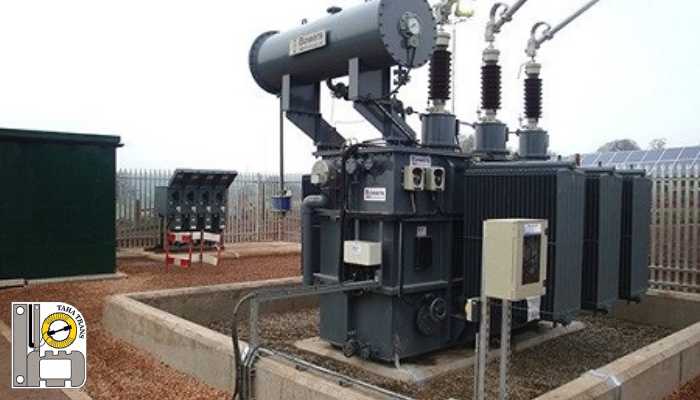

راه اندازی ترانسفورماتور قدرت

راه اندازی ترانسفورماتور قدرت، در چند مرحله ای پس از نصب انجام می شود. این فرآیند بیش از هر چیز بر انجام مجموعه ای دقیق از آزمایش های الکتریکی و مکانیکی استوار است، تا از سلامت دستگاه و تجهیزات جانبی آن اطمینان حاصل شود.

این آزمون ها مرتبط به مجموعه ار اقداماتی نظیر؛ سنجش مقاومت عایقی، بررسی کیفیت روغن، تست سیستم های خنک کننده و تنظیم رله های حفاظتی می گردد. تنها پس از تایید صحت تمامی این موارد و یک دوره آماده سازی، دستگاه به صورت تدریجی وارد مدار می شود. این دقت و صبر، تضمین کننده عملکرد پایدار، ایمن و طولانی مدت ترانسفورماتور در شبکه برق خواهد بود.

در ادامه درباره چگونگی اتصال ترانس قدرت به شبکه ی انرژی صحبت می کنیم، مقاله ی ما را از دست ندهید.

تست های لازم پیش از راه اندازی ترانسفورماتور قدرت

پیش از راه اندازی ترانسفورماتور قدرت، انجام گروهی از آزمایش های رایج و ضروری، گامی اجتناب ناپذیر برای اطمینان از سلامت دستگاه و پایداری آن در مدار است. در ابتدا، اندازه گیری مقاومت عایقی سیم پیچ ها نسبت به زمین و نسبت به یکدیگر به وسیله ی مگا اهم سنج در شرایط قطع کامل اتصالات خارجی، انجام می شود و نتایج آن می بایست با مقادیر کارخانه سازنده مطابقت داشته باشد.

همزمان، بررسی کیفیت روغن عایقی از حیث قدرت دی الکتریک و عدم وجود رطوبت یا آلودگی، به کمک نمونه برداری و آنالیز، امری حیاتی محسوب می گردد. تست نسبت تبدیل در تمامی وضعیت های مختلف تپ چنجر، برای اطمینان از صحت عملکرد این بخش و دستیابی به نسبت ولتاژ صحیح، صورت می پذیرد.

راه اندازی ترانسفورماتور قدرت را به مهندسین شرکت بزرگ طاها ترانس بسپارید. همچنین، آزمایش سنجش مقاومت اهمی سیم پیچ ها، جهت کشف اتصالات ضعیف یا ناپایداری در مدار الکتریکی داخلی دستگاه را فراموش نکنید.

بررسی سیستم خنک کننده اعم از؛ پمپ های روغن و فن ها از نظر عملکرد صحیح و نیز بازرسی عملکرد رله های حفاظتی مانند؛ رله بوخهلتس (برای تشخیص گاز و افت روغن) و رله دیفرانسیل، بخش دیگری از این فرآیند را تشکیل می دهد. این آزمون ها در کنار کنترل قطبیت و توالی فاز برای اتصال صحیح به شبکه، پایه ای محکم برای اجرای ایمن و طول عمر موفقیت آمیز ترانسفورماتور قدرت فراهم می آورند.

تست های رایج پس از اتمام راه اندازی ترانسفورماتور قدرت

پس از اتمام مراحل راه اندازی ترانسفورماتور قدرت، فرآیند نظارت و آزمایش به پایان نمی رسد. انجام منظم و برنامه ریزی شده تست های خاص پس از راه اندازی، برای اطمینان از عملکرد بهینه، تشخیص زود هنگام علائم فرسایش یا مشکل و تضمین قابلیت اطمینان بلند مدت دستگاه در بارگذاری واقعی کاملا ضروری است.

این آزمایش ها عمدتا بر پایش شرایط عملیاتی و مقایسه آن با داده های پایه ثبت شده در حین راه اندازی اولیه متمرکز هستند. جدول زیر مهم ترین تست های رایج پس از این فرآیند را دسته بندی می کند؛

شیوه ی صحیج راه اندازی ترانسفورماتور قدرت

راه اندازی ترانسفورماتور قدرت، از لحظه اتمام نصب فیزیکی آغاز می شود و تا قرارگیری کامل دستگاه تحت بار و در مدار ادامه می یابد. این فرآیند نه تنها شامل؛ بررسی ها و تست های فنی گسترده می باشد، بلکه مستلزم رعایت یک توالی منطقی برای اطمینان از ایمنی، عملکرد صحیح و طول عمر دستگاه است.

یک برنامه ی اصولی و با دقت از بروز خسارات مالی سنگین و وقفه در شبکه جلوگیری کرده و ضریب قابلیت اطمینان سیستم قدرت را به طور چشمگیری افزایش می دهد. در ادامه، مراحل کلیدی این فرآیند به تفصیل شرح داده ایم؛

1. بازرسی نهایی و آماده سازی:

با پرس و جو درباره ی راه اندازی ترانسفورماتور قدرت، فضایی ایمن برای انتقال و قرارگیری انواع سیستم های برقی مهیا سازید. پیش از هر گونه آزمون الکتریکی، یک بازدید بصری جامع و دقیق از تمامی اجزای دستگاه و تجهیزات جانبی آن ضروری است.

این بازرسی به شما از تمیزی کامل محفظه داخلی و خارجی، بررسی صحت و سفت بودن تمامی اتصالات مکانیکی و الکتریکی، کنترل سطح روغن در منبع انبساط و بوشینگ ها اطمینان می دهد و تاییدی برای وضعیت تجهیزات حفاظتی نظیر؛ رله بوخهلتس و سیلکاژل می باشد.

2. انجام آزمایش های پیش از راه اندازی:

هدف انجام آزمایش ها پیش از راه اندازی ترانسفورماتور قدرت، اعتبارسنجی سلامت الکتریکی و مکانیکی قبل از اعمال ولتاژ است. این تست ها شامل اندازه گیری مقاومت عایقی سیم پیچ ها با استفاده از مگااهم سنج، سنجش مقاومت اهمی سیم پیچ ها برای کشف اتصالات شل یا معیوب، تست نسبت تبدیل در تمامی وضعیت های تپ چنجر می گردد.

3. تست سیستم های خنک کننده و کمکی:

پیش از تحریک الکتریکی سیستم، کلیه تجهیزات کمکی باید به صورت مجزا و در شرایط بی باری تست شوند. این مرحله جهت روشن سازی و بررسی عملکرد پمپ های روغن در سیستم خنک کننده، تست فن های رادیاتور و نیز آزمایش صحت عمل ترموستات ها و کنترل پنل های فرمان صورت می پذیرد. اطمینان از گردش مناسب روغن و هوا، برای جلوگیری از گرمایش بیش ازحد در لحظه راه اندازی حیاتی است.

4. بارگذاری تدریجی و نظارت:

راه اندازی ترانسفورماتور قدرت بر طبق تست های متعددی انجام می شود. پس از موفقیت آمیز بودن تحریک اولیه، بار به صورت تدریجی و پلکانی به ترانسفورماتور اعمال کنید. در حین افزایش بار، پارامتر های حیاتی از قبیل؛ دما (روغن و سیم پیچ)، سطح صدا و لرزش، عملکرد تپ چنجر تحت بار و نشتیهای احتمالی روغن به صورت مداوم پایش می شوند.

سخن آخر

راه اندازی ترانسفورماتور قدرت، کلید اصلی تضمین پایداری شبکه و طول عمر مفید این تجهیز حیاتی است. رعایت دقیق مراحل، از بازرسی اولیه تا بارگذاری تدریجی و پایش مستمر، سرمایه گذاری شما را به ثمر می نشاند.

جهت سرویس و نگهداری از انواع ترانسفورماتور ها سری به مرجع اینترنتی طاها ترانس بزنید. در این مجموعه، کارشناسان به صورت اینترنتی نیز به مشتریان، خدمات ارائه می دهند.

سوالات متداول

آیا می توان بلافاصله پس از نصب، ترانسفورماتور را زیر بار کامل قرار داد؟

خیر، این کار بسیار خطرناک است. حتما باید تمامی تست های پیش از راه اندازی انجام و دستگاه ابتدا به صورت بی بار تحریک و سپس بار به صورت تدریجی افزایش یابد.

مهم ترین تستی که سلامت ترانسفورماتور را قبل از روشن کردن تایید می کند، کدام است؟

هیچ تست واحدی به تنهایی کافی نیست. اما ترکیب تست مقاومت عایقی، تست نسبت تبدیل و تجزیه و تحلیل گاز های محلول در روغن، جامع ترین تصویر را از سلامت الکتریکی و مکانیکی دستگاه ارائه می دهد.

آیا پس از راه اندازی اولیه، کار تمام شده است؟

خیر، برعکس. راه اندازی اولیه شروع یک فرآیند نظارت مستمر می باشد. پایش منظم دما، تحلیل دوره ای روغن و بازرسی های بصری برای تشخیص زودهنگام مشکلات و حفظ قابلیت اطمینان ضروری هستند.
