امپدانس ترانسفورماتور یکی از ویژگی های مهم در طراحی و عملکرد این دستگاه ها است، که به نسبت ولتاژ به جریان در ترانسفورماتور اشاره دارد و معمولاً به صورت درصد بیان می شود. این پارامتر تأثیر زیادی بر روی عملکرد ترانسفورماتور در شرایط بارگذاری مختلف دارد.
نوع بالای آن می تواند منجر به افت ولتاژ در بارهای سنگین شود، در حالی که پایین آن به کاهش تلفات و افزایش کارایی کمک می نماید. همچنین، امپدانس در تعیین جریان اتصال کوتاه و حفاظت از سیستم های الکتریکی نقش مهمی ایفا می کند. به همین دلیل، انتخاب آن به طور مناسب در طراحی ترانسفورماتورها بسیار حائز اهمیت دارد. برای کسب اطلاعات بیشتر لطفا با ما همراه شوید.

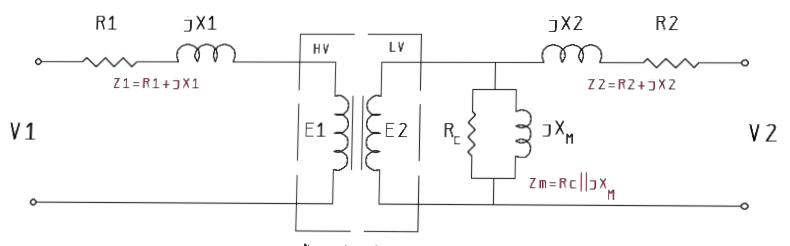

معرفی آمپدانس ترانسفورماتور
امپدانس ترانسفورماتور یکی از ویژگی های کلیدی در طراحی و عملکرد این دستگاه های الکتریکی بوده، که به انتقال انرژی الکتریکی از یک سطح ولتاژ به سطح دیگر کمک می نماید. این پارامتر به طور کلی به نسبت ولتاژ به جریان در ترانسفورماتور اشاره دارد و معمولاً به صورت درصد بیان می شود، که آن را در نوع مقاومتی و القایی دسته بندی می نمایند.
نوع مقاومتی به تلفات انرژی ناشی از مقاومت هادی ها مربوط می شود، در حالی که نوع القایی به تأثیر میدان های مغناطیسی و خاصیت القایی هسته ترانسفورماتور اشاره دارد. این دو بخش به طور کلی بر روی کارایی و عملکرد ترانسفورماتور تأثیر می گذارند.
یکی از جنبه های مهم امپدانس ترانسفورماتور، تأثیر آن بر روی افت ولتاژ در شرایط بارگذاری مختلف است. در بارهای سنگین، نوع بالا آن کاهش ولتاژ قابل توجهی در خروجی دستگاه را به دنبال دارد، که این موضوع کارکرد تجهیزات الکتریکی را به شکلی منفی تحت تاثیر خواهد داشت.
از سوی دیگر، نوع پایین می تواند به کاهش تلفات انرژی و افزایش کارایی سیستم کمک نماید. به همین دلیل، انتخاب این پارامتر به شکل مناسب در طراحی ترانسفورماتورها بسیار حائز اهمیت است و باید با توجه به نیازهای خاص سیستم های الکتریکی انجام شود.
علاوه بر این، امپدانس ترانسفورماتور نقش مهمی در تعیین جریان اتصال کوتاه و حفاظت از سیستم های الکتریکی ایفا می کند. در صورت بروز اتصال کوتاه، این پارامتر بر روی مقدار جریان عبوری تأثیر می گذارد و به این ترتیب، سیستم های حفاظتی مانند فیوزها و کلیدهای اتوماتیک می توانند به درستی عمل کنند.
به طور کلی، درک و مدیریت آن برای مهندسان برق و طراحان سیستم های توزیع انرژی بسیار حیاتی است، زیرا این پارامتر می تواند تأثیرات قابل توجهی بر روی کارایی، ایمنی و قابلیت اطمینان سیستم های الکتریکی داشته باشد.

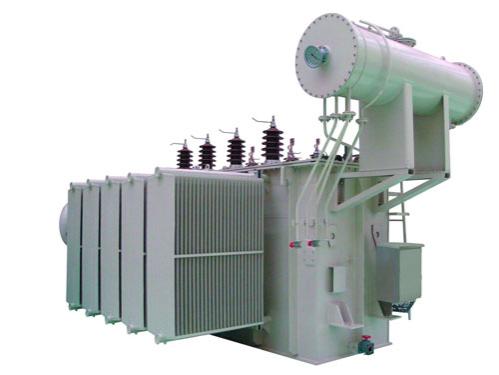

تاثیر امپدانس ترانسفورماتور بر عملکرد آن
تاثیر امپدانس ترانسفورماتور بر عملکرد آنتأثیر امپدانس ترانسفورماتور بر عملکرد آن به چندین جنبه کلیدی مرتبط بوده، که در ادامه به تفصیل بررسی می گردد؛
- افت ولتاژ: یکی از تأثیرات اصلی این پارامتر، افت ولتاژ در شرایط بارگذاری مختلف است. در بارهای سنگین، امپدانس بالا می تواند منجر به افت ولتاژ قابل توجهی در خروجی ترانسفورماتور شود.
این افت ولتاژ می تواند بر عملکرد تجهیزات الکتریکی متصل به ترانسفورماتور تأثیر منفی بگذارد و باعث کاهش کارایی و عملکرد آن ها گردد. بنابراین، انتخاب آن به طور صحیح برای اطمینان از حفظ ولتاژ در سطح مطلوب بسیار مهم است.
- تلفات انرژی: این متغیر به طور مستقیم بر تلفات انرژی در سیستم تأثیر می گذارد. امپدانس مقاومتی به تلفات ناشی از مقاومت هادی ها مربوط می شود و هر چه این امپدانس کمتر باشد، تلفات انرژی نیز کاهش می یابد.
این موضوع به ویژه در سیستم های بزرگ و پیچیده که نیاز به کارایی بالا دارند، اهمیت بیشتری پیدا می کند. کاهش تلفات انرژی نه تنها به صرفه جویی در هزینه ها کمک می کند، بلکه به حفظ محیط زیست نیز کمک می نماید.
- جریان اتصال کوتاه: امپدانس ترانسفورماتور نقش مهمی در تعیین جریان اتصال کوتاه دارد. در صورت بروز اتصال کوتاه، امپدانس ترانسفورماتور بر روی مقدار جریان عبوری تأثیر خواهد داشت. میزان بالای آن می تواند جریان اتصال کوتاه را محدود کند و به این ترتیب، از آسیب به تجهیزات و سیستم های حفاظتی جلوگیری کند. این ویژگی به مهندسان کمک کرده، تا سیستم های حفاظتی مانند فیوزها و کلیدهای اتوماتیک را به درستی طراحی و تنظیم نمایند.
- پایداری سیستم: این متغیر بر پایداری سیستم های الکتریکی تأثیر می گذارد. در شرایط بارگذاری متغیر، امپدانس می تواند بر روی نحوه توزیع بار و پاسخ سیستم به تغییرات ناگهانی تأثیر بگذارد. میزان مناسب آن می تواند به حفظ پایداری ولتاژ و جریان در سیستم کمک نماید و از نوسانات ناخواسته جلوگیری کند. این موضوع به ویژه در شبکه های توزیع برق که با بارهای متغیر مواجه هستند، اهمیت دارد.
- طراحی و انتخاب تجهیزات: امپدانس ترانسفورماتور به عنوان یک پارامتر کلیدی در طراحی و انتخاب تجهیزات الکتریکی عمل می کند.
مهندسان برق باید با توجه به امپدانس ترانسفورماتور، تجهیزات متناسب با آن را انتخاب کنند تا از عملکرد بهینه سیستم اطمینان حاصل شود. این انتخاب شامل فیوزها، کلیدها و سایر تجهیزات حفاظتی است که باید با این متغیر هماهنگ باشند تا از عملکرد صحیح و ایمن سیستم اطمینان حاصل شود.
- تحلیل و شبیه سازی سیستم: این پارامتر در تحلیل و شبیه سازی سیستم های الکتریکی نقش مهمی ایفا می کند. مهندسان برای پیش بینی رفتار سیستم در شرایط مختلف، نیاز به مدل سازی دقیق امپدانس دارند.
این مدل سازی به آن ها کمک می کند تا تأثیرات مختلف بارگذاری، اتصال کوتاه و تغییرات ولتاژ را شبیه سازی کنند و به این ترتیب، تصمیمات بهتری در طراحی و مدیریت سیستم های الکتریکی اتخاذ کنند.
پیشنهاد طاها ترانس مطالعه دلایل استفاده از ترانس و استابلایزر می باشد.
استاندارد های مربوط به امپدانس ترانسفورماتور
استاندارد های مربوط به امپدانس ترانسفورماتوراستانداردهای مربوط به امپدانس ترانسفورماتور به منظور تضمین عملکرد ایمن و کارآمد این دستگاه ها تدوین شده اند. به موارد زیر توجه نمایید؛
- استاندارد IEC 60076: این استاندارد بین المللی که توسط کمیته بین المللی الکتروتکنیک (IEC) تدوین شده است، به مشخصات عمومی ترانسفورماتورها می پردازد. این استاندارد شامل الزامات مربوط به این پارامتر، از جمله روش های اندازه گیری و تعیین امپدانس در شرایط مختلف بارگذاری است.
رعایت این استاندارد به مهندسان کمک می کند تا ترانسفورماتورهایی با عملکرد بهینه و ایمن طراحی کنند و از تطابق با الزامات بین المللی اطمینان حاصل کنند.
- استاندارد IEEE C57.12.00: این استاندارد که توسط مؤسسه مهندسان برق و الکترونیک (IEEE) تدوین شده، به مشخصات عمومی ترانسفورماتورهای توزیع و قدرت می پردازد. این استاندارد شامل الزامات مربوط به امپدانس، از جمله حداکثر و حداقل مقادیر مجاز امپدانس و روش های آزمایش آن ها است. رعایت این استاندارد به بهبود کیفیت و قابلیت اطمینان ترانسفورماتورها کمک می کند.
- استاندارد ANSI C57.12.90: این استاندارد به تعیین و اندازه گیری امپدانس ترانسفورماتورهای قدرت و توزیع می پردازد. این استاندارد شامل روش های آزمایش و شرایط لازم برای اندازه گیری امپدانس در شرایط مختلف است. رعایت این استاندارد به مهندسان کمک می کند تا نتایج دقیق تری از آزمایشات خود به دست آورند و از تطابق با الزامات صنعتی اطمینان حاصل کنند.
- استاندارد NEMA TR 1: این استاندارد که توسط انجمن ملی تولیدکنندگان الکتریکی (NEMA) تدوین شده، به مشخصات ترانسفورماتورهای قدرت و توزیع می پردازد. این استاندارد شامل الزامات مربوط به امپدانس و تلفات انرژی در ترانسفورماتورها است. رعایت این استاندارد به تولیدکنندگان کمک می کند تا محصولات خود را با کیفیت بالا و کارایی مناسب به بازار عرضه کنند.
- استاندارد ISO 9001: هرچند این استاندارد به طور خاص به امپدانس ترانسفورماتور نمی پردازد، اما به مدیریت کیفیت در فرآیندهای تولید و خدمات مرتبط است.
رعایت این استاندارد به تولیدکنندگان ترانسفورماتور کمک می نماید، تا فرآیندهای خود را بهبود بخشند و از کیفیت محصولات خود اطمینان حاصل کنند. این موضوع به نوبه خود می تواند تأثیر مثبتی بر روی امپدانس و عملکرد کلی ترانسفورماتورها داشته باشد.
- استاندارد IEC 60529: این استاندارد به درجه حفاظت تجهیزات الکتریکی در برابر نفوذ آب و گرد و غبار می پردازد. در حالی که این استاندارد به طور مستقیم به امپدانس ترانسفورماتور مربوط نمی شود، اما تأثیر آن بر روی عملکرد و ایمنی ترانسفورماتورها غیرقابل انکار است. ترانسفورماتورهایی که مطابق با این استاندارد طراحی شده اند، می توانند در شرایط محیطی سخت تر عمل کنند و از این رو، امپدانس و عملکرد آن ها تحت تأثیر قرار نمی گیرد.
رعایت این استانداردها به تولیدکنندگان و مهندسان کمک می کند تا ترانسفورماتورهایی با کیفیت بالا و عملکرد بهینه طراحی و تولید کنند و از ایمنی و کارایی سیستم های الکتریکی اطمینان حاصل نمایند.
به نقل از وب سایت scotech امپدانس ترانسفورماتور به عنوان نسبت افت ولتاژ در ترانسفورماتور در شرایط بار کامل به جریان نامی تعریف می شود. این یک پارامتر مهم است که مقاومت ترانسفورماتور را در برابر جریان جریان الکتریکی منعکس می کند. امپدانس بر حسب اهم بیان می شود و با نماد Z نشان داده می شود
کلام آخر
امپدانس ترانسفورماتور یکی از ویژگی های کلیدی در طراحی و عملکرد این دستگاه ها است. این متغیر به نسبت ولتاژ به جریان در ترانسفورماتور اشاره دارد و معمولاً به صورت درصد بیان می شود. این پارامتر تأثیر زیادی بر روی توزیع بار، افت ولتاژ و کارایی ترانسفورماتور دارد.
امپدانس بالا می تواند منجر به افت ولتاژ بیشتر و کاهش کارایی شود، در حالی که امپدانس پایین می تواند به توزیع بهتر بار و افزایش کارایی کمک کند. در طراحی سیستم های قدرت، انتخاب مناسب این پارامتر برای ترانسفورماتورها از اهمیت ویژه ای برخوردار است تا عملکرد بهینه و ایمنی سیستم تضمین شود.
