در مقاله پیش رو به بررسی انواع سیم پیچی در ترانس می پردازیم. چگونگی قرار گیری سیم پیچ در ترانسفورماتور از مولفه های اساسی در طراحی و ساخت این دستگاه است. سیم پیچ به دو گروه اصلی؛ هسته ای و زره ای تقسیم بندی می گردد، که هر کدام خصوصیات فنی و کاربرد های خاصی دارند.
به طور معمول از نوع هسته ای سیم پیچ ها برای کنترل و تنظیم ولتاژ مختلف استفاده می کنند و از نمونه های زره ای به علت مقاومت بالا از آن در شرایط سخت و ناپایدار بهره برداری می کنند.
در ادامه درباره طرح های مختلف سیم پیچی ترانسفورماتور ها توضیح می دهیم، با ما همراه شوید.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید

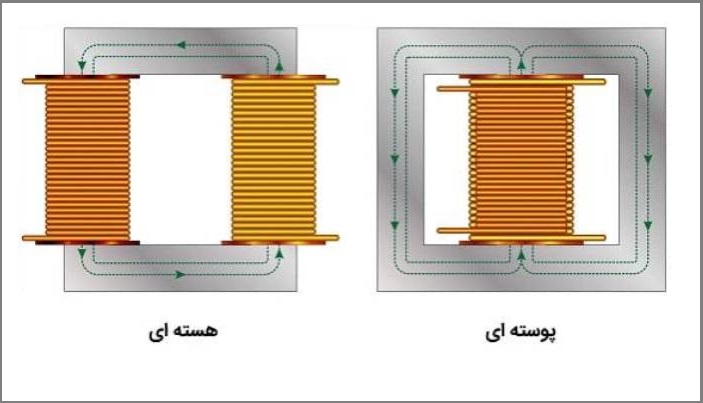

انواع سیم پیچ های ترانس هسته ای
در هر زمان مطابق با تکنولوژی روز، انواع سیم پیچی در ترانس به شکل ویژه ای صورت می گرفت، تا دستگاه به بهترین شکل ممکن با اختلالات موجود در خط مقابله کند. سیم پیچ های هسته ای از متداول ترین نوع این محصول در بازار است، که قدرت قابل توجهی برای کنترل جریان و ولتاژ دارد.
این شیوه سیم پیچی در ترانسفورماتور از ویژگی ها و قابلیت های خاصی بهره مند می شود. از آن جایی که ظرفیت و نوع اتصالات هر ترانسفورماتور متفاوت است، شما می توانید این قطعه را در طرح های زیر سفارش دهید؛
１.سیم پیچ استوانه ای:
انواع سیم پیچی در ترانس باید به گونه طراحی شود، که توانایی لازم برای کنترل و هدایت جریان و ولتاژ را داشته باشند. طراحی ساختار این نوع سیم پیچ به صورت لایه ای است. آن ها مناسب ولتاژ های کم در دامنه 6.6 ا کیلو ولت تا 750-600 کیلو ولت آمپر هستند. محصولات این طبقه از جریان نامی حدودا 10 تا 600 آمپر پشتیبانی می کنند.
２. سیم پیچ مارپیچی یا حلزونی:
سیم پیچ مارپیچی یا حلزونی مختص ولتاژ های ضعیف و ترانسفورماتور های با ظرفیت های بالا می باشند. کاربران عزیز می توانند این قطعه را در طرح تک، دوبل، دیسکی سفارش دهند. هر یک نمونه های این محصول توانایی به خصوصی در مهار جریانات الکتریکی دارد.
３.سیم پیچ حلزونی چند لایه:
انواع سیم پیچی در ترانس متخصص کنترل و تثبیت خاصی در خط است. محصولات این طبقه، برای تنظیم ولتاژ های بالاتر از 110 کیلو وات، بهترین گزینه خواهد بود. در این طرح از سیم های پیچ لایه ای و استوانه‌ای با اتصال سری استفاده می شود، تا ظرفیت خازنی به طور یکسان در جریان باشد.
４.سیم پیچ متقاطع:
سیم پیچ متقاطع به علت طراحی جمع و جور برای ترانسفورماتور های ولتاژ بالا و کوچک، مناسب خواهد بود. در ساختار الکتریکی این قطعه از سیم یا نوارهای های پوشیده شده از کاغذ به عنوان هادی استفاده می کنند.
این نوع قطعات مقاومت بالاتری نسبت به سیم پیچ های گروه استوانه ای دارند. این قابلیت باعث شده این محصول به عنوان متریال اولیه در ساخت بسیاری از ترانسفورماتور ها مورد بهره برداری قرار بگیرد.

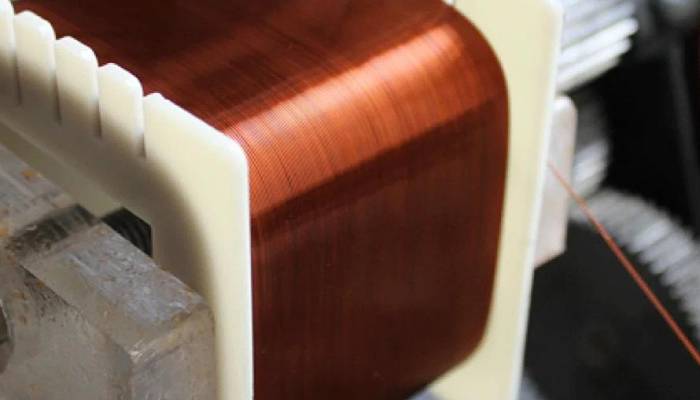

انواع سیم پیچ ترانس های زره ای
در این بخش از مقاله ی انواع سیم پیچی در ترانس، به معرفی سیم پیچ های طرح زره ای می پردازیم. قطعات این طبقه با بهره مندی از ویژگی های خاص مناسب کاربرد های صنعتی و قدرتی هستند. آن ها به بهترین شکل ممکن با اختلالات جریان مقابله می کنند و به شبکه اجازه هیچ گونه انحرافی را نمی دهند.
سیم پیچ زره ای امکان طراحی اصولی و تنظیم دقیق جریان را مقدور می سازد. با کمک از این طرح، هیچ یک از عوامل خطر ساز حتی برای ثانیه ای کوتاه اجاره ورود به شبکه اصلی را نخواهند داشت. در زیر به معرفی طبقه بندی اصلی آن می پردازیم؛
１.سیم پیچ زره ای ساندویچی:
انواع سیم پیچی در ترانس متناسب با طرح آن، توانایی کنترل و تثبیت محدوده ی خاصی از جریان می باشد. در این طرح، لابه بندی سیم پیچ ها شبیه به ساندویچی است. آن ها با برخورداری از ویژگی هایی مثل؛ مقاومت بالا در برابر اتصال کوتاه، طراحی کاربردی و استحکام دی الکتریک قابل توجه مناسب ترانسفورماتور های ظرفیت بالا د شرایط های کاری سخت هستند.
２.سیم پیچ زره ای استوانه ای:
همانطور که از عنوان مشخص است، شکل طراح سیم پیچ های، استوانه ای می باشد. این ساختار مقاومت ویژه ای در برابر فشار های مکانیکی و حرارتی دارند. از این رو گزینه ای ایده آل برای طراحی ترانسفورماتور های قدرت با ولتاژ های بالا به شمار می روند.
مشاهده محصولات
نحوه اتصال سیم پیچ اولیه و ثانویه در ساختمان ترانسفورماتور
در این قسمت از مقاله انواع سیم پیچی در ترانس، به بررسی شیوه اتصال سیم پیچ اولیه و ثانویه می پردازیم. نسبت دور و نحوه اتصال مابین سیم پیچ اولیه و ثانویه تعیین کننده قدرت الکتریکی این دستگاه می باشد. تکنسین های بخش تعمیر و طراحی ترانسفورماتور باید بتوانند از پس ارزیابی و بررسی ساختمان فیزیکی این ماشین برآیند.
این مهارت به آن ها اجازه خواهد داد، تا به موقع مشکلات اتصال مابین سیم پیچ اولیه و ثانویه را شناسایی کرده و سپس اقدامات لازم را برای بهبود آن از سر بگیرند. از روش های اتصال سیم پیچ ها در ترانسفورماتور عبارتند از؛
１.اتصال سری (Series Connection):
انواع سیم پیچی در ترانس، طبق استاندارد های خاصی با توجه با بروزترین متد های روز دنیا انجام می شود. در این روش شیوه اتصال سیم پیچ های اولیه و ثانویه، سری است. در این حالت ولتاژ خروجی کل برابر با مجموع ولتاژ های دو سیم پیچ می باشد. معمولا از این روش برای طراحی ساختمان ترانسفورماتور های فشار قوی بهره برداری می گردد.
２.اتصال موازی (Parallel Connection):
در این نوع اتصال، سیم پیچ ها در موقعیت های موازی با یکدیگر نصب می شوند. اتصال موازی برای طراحی ترانسفورماتور های ولتاژ پایین و جهت افزایش ظرفیت جریان مناسب هستند. در این طرح، ولتاژ سیم پیچ اولیه و ثانویه برابر می باشد.
３.اتصال ستاره (Star Connection یا Y-Connection):
مقاله انواع سیم پیچی در ترانس، منبعی موثق برای کسب اطلاعات بیشتر درباره این محصول است. در این روش، سه سیم پیچ اولیه و ثانویه به شکل ستاره با یکدیگر در ارتباط هستند. به طور معمول، این روش در ساخت ترانسفورماتور های سه فاز موثر است. در این حالت از اتصال، برای افزایش پایداری دستگاه یک نقطه مشترک نول نیز در نظر می گیرند.
４.اتصال مثلث (Delta Connection یا Δ-Connection):
اتصال مثلث از دیگر دروش های متداول برای ایجاد اتصال بین سیم پیچ ها در ترانسفورماتور است. در این روش نیز همانند اتصال ستاره ای، سه سیم پیچ وجود دارد، که به شکل مثلث با یکدیگر در ارتباط می باشند. این گروه از اتصالات با افزایش ظرفیت خروجی ترانس، میزان قابل توجهی از تلفات انرژی را کاهش می دهد. در این حالت در هر سیم پیچ، ولتاژ خاصی در جریان است.
５.ترکیب اتصال ستاره و مثلث (Star-Delta Connection):
مقاله انواع سیم پیچی در ترانس، نکات جالبی درباره شکل و طرح سیم پیچ ها ارائه می دهد. در برخی از ترانسفورماتور ها، به منظور بهینه سازی وضعیت کاری دستگاه از ترکیب اتصال ستاره و مثلث بهره برداری می شود.
سخن آخر
در مقاله بالا درباره انواع سیم پیچی در ترانس توضیح دادیم. نوع سیم پیچی و اتصال آن ها تاثیر قابل توجهی بر عملکرد و کارایی دستگاه دارد. مهندسان شاغل در بخش تولید باید متناسب با ظرفیت خروجی و نیاز های هر پروژه، نوع سیم پیچی آن ها را مشخص کنند.
