نحوه عملکرد سیم پیچ های ترانسفورماتور

در مقاله پیش رو درباره نحوه عملکرد سیم پیچ های ترانسفورماتور و رابطه این دو قطعه با یکدیگر صحبت می کنیم. سیم پیچ های ترانسفورماتور به عنوان اجزای کلیدی در انتقال و تبدیل ولتاژ برق نقش دارند. این سیم پیچ ها از دو بخش اصلی؛ اولیه و سیمپیچ ثانویه تشکیل می شوند.

هنگامی که جریان متناوب (AC) به سیم پیچ اولیه وارد می گردد، یک میدان مغناطیسی متغیر ایجاد می کند. این میدان مغناطیسی به هسته ترانسفورماتور منتقل خواهد شد و در نتیجه، ولتاژ در سیم پیچ ثانویه القا می شود. نسبت تعداد دور های سیم پیچ ها تعیین کننده نسبت ولتاژ ورودی و خروجی هستند. اگر به اطلاعات بیشتر در خصوص سیم پیچ های ترانسفورماتور نیاز دارید به مقاله آشنایی با سیم پیچ ترانسفورماتور مراجعه بفرمایید.

در ادامه این دو قطعه الکتریکی را به صورت جزئی معرفی می کنیم، مقاله ما را از دست ندهید.

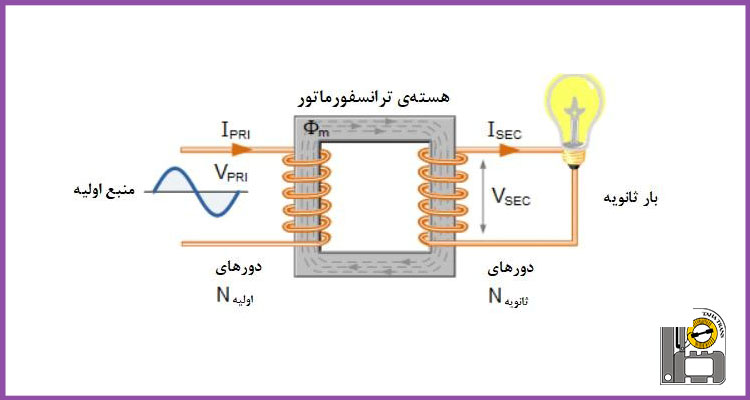

سیم پیچ اولیه و ویژگی های آن

در ابتدای مقاله نحوه عملکرد سیم پیچ های ترانسفورماتور، به معرفی این دو قطعه می پردازیم. سیم پیچ اولیه در ترانسفورماتور، بخشی است، که به منبع تغذیه متصل می شود و جریان الکتریکی را دریافت می کند. از ویژگی های اصلی آن عبارتند از؛

１.     تعداد دور ها:

تعداد دور های سیم پیچ اولیه تأثیر زیادی بر ولتاژ ورودی و نسبت تبدیل ترانسفورماتور دارد. بیشتر بودن دور ها معمولاً به ولتاژ بالاتر منجر می شود.

２.     جنس و ضخامت سیم:

جنس سیم (مس یا آلومینیوم) و ضخامت آن بر مقاومت و قابلیت هدایت الکتریکی تأثیر می گذارد. سیم های با کیفیت بالا باعث کاهش تلفات انرژی می شوند.

３.     میدان مغناطیسی:

مقاله نحوه عملکرد سیم پیچ های ترانسفورماتور، یک راهنما برای آشنایی بیشتر با عملکرد ترانسفورماتور ها است. سیم پیچ اولیه با عبور جریان متناوب، میدان مغناطیسی متغیری ایجاد می کند، که برای القای ولتاژ در سیم پیچ ثانویه ضروری است.

４.     مقاومت و اندوکتانس:

مقاومت و اندوکتانس آن بر عملکرد ترانسفورماتور و تلفات انرژی موثر خواهد بود. طراحی مناسب این ویژگی ها برای کارایی بالای ترانسفورماتور حیاتی است.

５.     خنک کنندگی:

در ترانسفورماتور های بزرگ، سیم پیچ اولیه باید به گونه ای طراحی شود، که حرارت تولید شده را به خوبی dissipate گرداند. این عمل از آسیب به عایق ها و کاهش کارایی جلوگیری می نماید.

سیم پیچ ثانویه و ویژگی های آن

مقاله نحوه عملکرد سیم پیچ های ترانسفورماتور، جالب و کاربردی است. سیم پیچ ثانویه در ترانسفورماتور، ولتاژ القا شده را دریافت کرده و به بار (مصرف کننده) منتقل می کند. در زیر به برخی از ویژگی های این قطعه اشاره می نماییم؛

１.     تعداد دور ها:

تعداد دور های سیم پیچ ثانویه نسبت به سیم پیچ اولیه تعیین کننده ولتاژ خروجی است. اگر تعداد دور های سیم پیچ ثانویه بیشتر باشد، ولتاژ خروجی افزایش می یابد و بالعکس.

２.     جنس و ضخامت سیم:

مشابه سیم پیچ اولیه، جنس و ضخامت سیم در سیمپیچ ثانویه نیز بر مقاومت و قابلیت هدایت الکتریکی تأثیر می گذارد. استفاده از مواد با کیفیت بالا به کاهش تلفات انرژی کمک می کند.

３.     بار و جریان:

این قطعه باید قادر به تحمل بار و جریان مورد نیاز مصرف کننده باشد. طراحی مناسب برای جلوگیری از گرم شدن بیش از حد و آسیب به عایق ها ضروری است.

４.     مقاومت و اندوکتانس:

مقاومت و اندوکتانس سیم پیچ ثانویه بر عملکرد ترانسفورماتور و تلفات انرژی تأثیر می گذارد. این ویژگی ها باید به گونه ای طراحی شود، که کارایی بالای ترانسفورماتور حفظ گردد.

به نقل از وب سایت digikey سیم پیچ ها به عنوان سیم پیچ اولیه و ثانویه شناخته می شوند. هنگام اعمال جریان AC به سیم پیچ اولیه ترانسفورماتور، سیم پیچ یک میدان مغناطیسی پالسی ایجاد می کند. هسته ترانسفورماتور برای هدایت مسیر میدان مغناطیسی بین سیم پیچ های اولیه و ثانویه کار می کند تا از اتلاف انرژی جلوگیری کند.

اگر به سیم پیچ ترانسفورماتور و نحوه سیم پیچی آن علاقمند هستید مقاله آموزش سیم پیچی ترانس افزاینده مناسب شما می باشد.

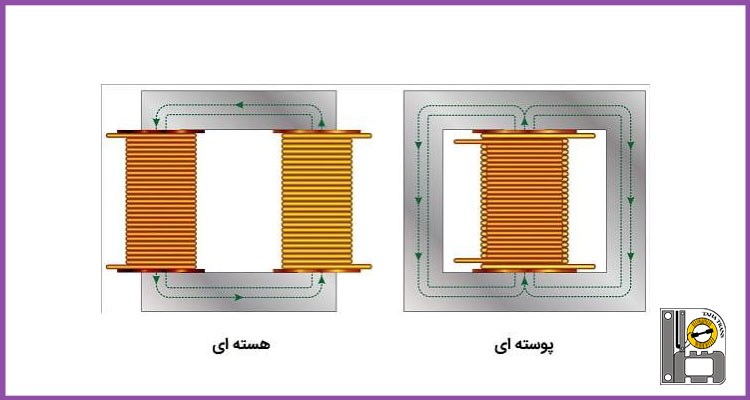

عملکرد سیم پیچ اولیه

مقاله نحوه عملکرد سیم پیچ های ترانسفورماتور، یک منبع موثق برای آشنایی بیشتر با ساز و کار این دستگاه است. عملکرد سیم پیچ اولیه در ترانسفورماتور به عنوان یک جزء کلیدی در فرآیند تبدیل ولتاژ و انتقال انرژی الکتریکی می باشد. در زیر به تشریح عملکرد آن می پردازیم:

• اتصال به منبع تغذیه
• ایجاد میدان مغناطیسی
• القای ولتاژ
• تنظیم نسبت تبدیل ولتاژ
• کاهش تلفات انرژی

عملکرد سیم پیچ ثانویه

مقاله نحوه عملکرد سیم پیچ های ترانسفورماتور، ساختار فیزیکی این دستگاه را از نظر عملکرد الکتریکی بررسی می گرداند. سار و کار سیم پیچ ثانویه در ترانسفورماتور مهم ترین بخش فرآیند تبدیل و انتقال انرژی الکتریکی است. در زیر عملکرد آیت قطعه را بازگو می کنیم؛

• دریافت میدان مغناطیسی
• القای ولتاژ
• تأمین انرژی الکتریکی
• جریان خروجی
• به حداقل رساندن تلفات انرژی

سخن آخر

در مقاله بالا به صورت مفصل درباره نحوه عملکرد سیم پیچ های ترانسفورماتور صحبت شد. این دو قطعه وظیفه اصلی کنترل و تنظیم جریان را در ترانسفورماتور بر عهده دارند. اگر به دنبال ابزار آلات جانبی این دستگاه هستید، سری به فروشگاه طاها ترانس بزنید. در این مجموعه می توانید بنابر نوع ترانس، قطعه اصل و باکیفیت سفارش دهید.
