ترانسفورماتور با اتصال دلتا باز یک پیکربندی خاص و معمولا موقت در سیستم های سه فاز است. در این روش، دو ترانس به جای سه واحد تک فاز در یک اتصال مثلث کامل (دلتا) قرار می گیرند. این آرایش زمانی کاربرد دارد، که یکی از ترانسفورماتور های سیستم سه تایی از مدار خارج شده یا برای صرفه جویی در هزینه های اولیه به کار می رود.
مشاهده محصولات
با این حال، توان خروجی سیستم در این حالت به حدود %57.7 توان یک اتصال دلتای کامل کاهش می یابد. از این اتصال معمولا به عنوان یک راه حل اضطراری یا برای بار های سبک تر استفاده می شود. اگرچه سیستم سه فاز را تامین می کند، اما کارایی کمتری خواهند داشت.
در دامه به بررسی مزایا و کاربرد های این طرح می پردازیم، مقاله ی ما را از دست ندهید.

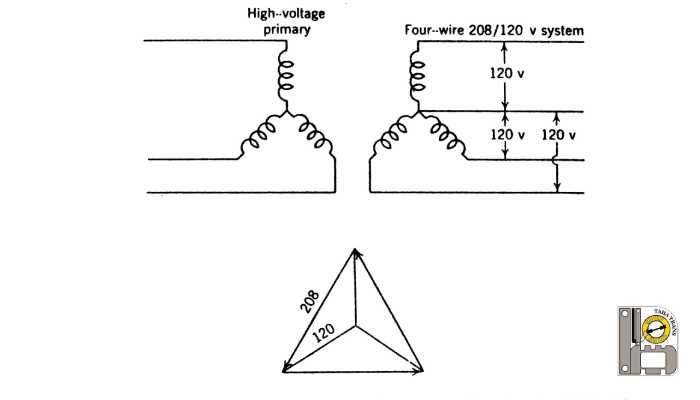

آشنایی با ترانسفورماتور با اتصال دلتا باز
ترانسفورماتور با اتصال دلتا باز جزو پیکربندی ویژه و موقتی در بخش توزیع نیروی سیستم های سه فاز به شمار می رود. در این روش، به جای آرایش استاندارد و کامل سه ترانسفورماتور تک فاز، تنها از دو کنترل کننده ولتاژ استفاده می گردد. این دو فناوری از یک طرف به دو فاز از شبکه سه فاز متصل شده و از طرف دیگر، به گونه ای به بار سه فاز وصل می شوند، که یک گوشه از مثلث اتصال آن ها باز باقی می ماند.
این نوع اتصال، که گاهی سیستم V-V نیز نامیده می شود، عمدتا در دو موقعیت؛ مواقع اضطراری و جهت تامین بار های سه فاز به کار می رود. مکانیزم کار آن به این شکل است، که دو ترانسفورماتور باقی مانده، اگر چه هر کدام در ظرفیت نامی خود بارگذاری می شوند، اما در نهایت تنها قادر به تامین حدود 57.7 درصد از توان کل یک اتصال دلتای بسته با سه ترانسفورماتور مشابه هستند.
این کاهش ظرفیت به همراه احتمال کمی عدم تعادل، نقطه ضعف اصلی ترانسفورماتور با اتصال دلتا باز به شمار می رود و آن را به انتخابی مناسب برای شرایط خاص یا بار های سبک تر تبدیل می کند.
علل ترانسفورماتور با اتصال دلتا باز
ترانسفورماتور با اتصال دلتا باز یک پیکربندی خاص و انعطاف پذیر در سیستم های سه فاز است، که عمدتا به دلایل اقتصادی، عملیاتی و راهبردی به جای اتصال استاندارد و کامل دلتا (با سه ترانسفورماتور) مورد استفاده قرار می گیرد.
در این روش تنها از دو واحد تک فاز برای ایجاد یک منبع تغذیه سه فاز بهره برداری می شود. این اتصال اگر چه از نظر؛ ظرفیت توانی کارایی کمتری دارد، اما مزایای عملیاتی منحصر به فردی آن در شرایط خاص، توجیه پذیر و حتی ضروری است. از جمله علل و دلایل استفاده از آن عبارتند از؛
1. صرفه جویی اقتصادی اولیه و کاهش سرمایه گذاری:
کاهش قابل توجه هزینه های سرمایه گذاری اولیه یکی از اصلی ترین دلایل به کارگیری ترانسفورماتور با اتصال دلتا باز است. در بسیاری از پروژه ها یا در مراحل ابتدایی توسعه یک شبکه، نیازی به ظرفیت کامل سه سیستم کنترل واتاژ نیست.
با نصب تنها دو دستگاه به جای سه دستگاه، هزینه خرید، نصب، فونداسیون و تجهیزات جانبی مرتبط به شکل محسوسی کاهش می یابد. این امر به ویژه برای تامین بار های سبک تر یا در مناطق در حال توسعه که پیش بینی رشد تدریجی بار وجود دارد، گزینه ای مقرون به صرفه محسوب می شود.
2. راه حل اضطراری و قابلیت تداوم سرویس:
ترانسفورماتور با اتصال دلتا باز، در بسیاری از پروژه ها کاربرد دارد. این اتصال، نقش یک پشتیبان حیاتی در سیستم های توزیع ایفا می کند. در صورت بروز نقص، خرابی یا نیاز به تعمیرات اساسی برای یکی از تجهیزات در یک بانک سه تایی دلتای کامل، آن ترانسفورماتور را از مدار خارج نمایید و دو ترانسفورماتور سالم باقی مانده را به صورت دلتا باز مجددا پیکربندی گردانید.
این کار امکان ادامه تغذیه بار سه فاز (البته با ظرفیت کاهش یافته) را بدون قطعی کامل و طولانی مدت فراهم می آورد و قابلیت اطمینان سیستم را افزایش می دهد.
بیشتر بخوانید
3. انعطاف پذیری در برنامه ریزی برای توسعه آتی شبکه:
ترانسفورماتور با اتصال دلتا باز، یک استراتژی هوشمندانه برای برنامه ریزی مرحله ای توسعه ظرفیت است. در این طرح، ابتدا با دو ترانسفورماتور و اتصال دلتا باز، شبکه راه اندازی می شود و بار اولیه را تامین می کند.
با رشد بار و افزایش تقاضا در آینده، به سادگی و بدون ایجاد اختلال در سیستم موجود، ترانس سوم را به مدار اضافه کرده و اتصال را به یک دلتای کامل و پربازده ارتقا دهید.
4. کاهش تلفات در شرایط بار کم:
در مواقعی که بار شبکه به طور دائم یا در ساعات خاصی از روز (مانند شب) بسیار سبک است، کار کردن ترانسفورماتور با اتصال دلتا باز در کاهش تلفات بی باری موثر می باشد. در چنین شرایطی، یکی از ترانسفورماتور ها را به طور موقت از مدار بیرون بکشید و سیستم را به حالت دلتا باز قرار دهید.
چگونه ظرفیت ترانسفورماتور با اتصال دلتا باز را محاسبه کنیم؟
محاسبه ظرفیت ترانسفورماتور با اتصال دلتا باز، بر پایه درک نسبت توان خروجی این سیستم نسبت به یک اتصال دلتای کامل (با سه ترانسفورماتور) استوار است. فرض کنید، سه ترانسفورماتور یکسان تک فاز با ظرفیت نامی «KVA» هر کدام داریم.
در صورت اتصال آن ها به شکل یک مثلث بسته، ظرفیت کل مجموعه سه فاز، حاصل جمع ساده ظرفیت ها، یعنی 3 × KVA خواهد بود. حال اگر یکی از این سیستم ها حذف شده و شبکه به حالت دلتا باز (با دو ترانسفورماتور) تبدیل می شود، هر یک از دو ترانسفورماتور باقی مانده همچنان تا ظرفیت نامی خود (KVA) بارگذاری گردانید.
ترانسفورماتور با اتصال دلتا باز، از ادوات اصلی شبکه های انرژی است. با این حال، به دلیل ماهیت برداری جریان ها و توزیع بار در این پیکربندی خاص، توان سه فاز خروجی نهایی سیستم دیگر معادل جمع جبری 2 × KVA نیست.
توان کل قابل ارائه توسط سیستم دلتا باز از رابطه √3 × KVA محاسبه می گردد، که در آن √3 تقریبا برابر با 1.732 است. ظرفیت کل برابر با 1.732× KVA خواهد بود. به عبارت دیگر، ظرفیت سیستم دلتا باز حدود %57.7، ظرفیت یک سیستم دلتای بسته با سه ترانسفورماتور مشابه می باشد. این کاهش ظرفیت، بهای انعطاف و صرفه جویی حاصل از حذف یک ترانسفورماتور از مدار محسوب می شود.
سخن آخر
ترانسفورماتور با اتصال دلتا باز یک راه حل عملی و انعطاف پذیر برای شرایط خاص است. اگرچه ظرفیت آن کاهش می یابد، اما مزایای مهمی مانند؛ صرفه جویی هزینه، تداوم سرویس و برنامه ریزی مرحله ای توسعه، آن را به گزینه ای ارزشمند در مدیریت سیستم های قدرت تبدیل می کند.
جهت سفارش بهترین طرح این ابزار سری به فروشگاه اینترنتی طاها ترانس بزنید. در این مرجع معتبر امکان سفارش آسان این ابزار برای شما مهیا خواهد بود.
سوالات متداول
آیا اتصال دلتا باز می تواند یک بار سه فاز کامل را تغذیه کند؟
خیر، این اتصال تنها قادر به تامین حدود %75.7از توان یک بانک ترانسفورماتور سه تایی کامل با نمونه های مشابه است. استفاده از آن برای بار های سنگین و دائمی توصیه نمی شود.
مهم ترین کاربرد این اتصال چیست؟
مهم ترین کاربرد ها، استفاده به عنوان راه حل موقت و اضطراری در صورت خرابی یک کنترل کننده ولتاژ در سیستم دلتای کامل و نیز صرفه جویی در هزینه های اولیه برای پروژه هایی با بار نسبتا سبک یا رشد تدریجی است.
آیا در آینده امکان تبدیل و ارتقای یک سیستم دلتا باز وجود دارد؟
بله، این یکی از مزایای کلیدی این اتصال است. به راحتی با افزودن ترانسفورماتور سوم و تکمیل مثلث، سیستم را بدون ایجاد اختلال اساسی، به یک اتصال دلتای کامل و پربازده ارتقا دهید.
