تریستور یک قطعه نیمه رسانای چهار لایه با ساختار متناوب P-N-P-N است، که به عنوان کلیدی الکترونیکی برای کنترل جریان های بالا در مدار های قدرت طراحی شده است. عملکرد این قطعه مبتنی بر تحریک توسط پالس گیت بوده و پس از فعال سازی، تا زمان کاهش جریان اصلی به زیر آستانه مشخص، در حالت هدایت باقی می ماند.
مشاهده محصولات
کاربرد های اصلی آن شامل؛ کنترل سرعت موتور های الکتریکی در درایو های صنعتی، تنظیم توان در سیستم های گرمایشی (کوره های القایی) و استفاده در یکسوکننده های قابل کنترل می باشد. دوام بالا و نبود قطعات مکانیکی از ویژگی های برجسته این ابزار است.
در ادامه به بررسی کاربرد ها و مزایای بارز این فناوری نیمه رسانا می پردازیم، مقاله ی ما را از دست ندهید.
معرفی تریستور
تریستور از سری قطعات نیمه رسانای چهارلایه با ساختار متناوب P-N-P-N است، که عملکردی همانند؛ کلید الکترونیکی دارد. آنچه این قطعه را از سایر المان های قدرت متمایز می گرداند، نحوه ی تحریک و خاموش شدنش است.
با اعمال یک پالس کوتاه به پایه ی گیت، این ابزار روشن شده و جریان را بین آند و کاتد برقرار می سازد. اما برای خاموش کردنش راهی جز قطع شدن جریان اصلی مدار یا کاهش آنیون به زیر آستانه ی مشخص وجود ندارد.
به همین دلیل، مهندسان از تریستور در موقعیت هایی استفاده می کنند، که نیاز به هدایت جریان برای مدت زمان مشخصی بدون دخالت دوباره باشد. از نظر کاربرد، این فناوری برتر را در کنترل توان موتور های الکتریکی سنگین، سیستم های گرمایشی صنعتی، یکسوکننده های قابل کنترل در منابع تغذیه و حتی دیمر های روشنایی خانگی مشاهده می کنید.

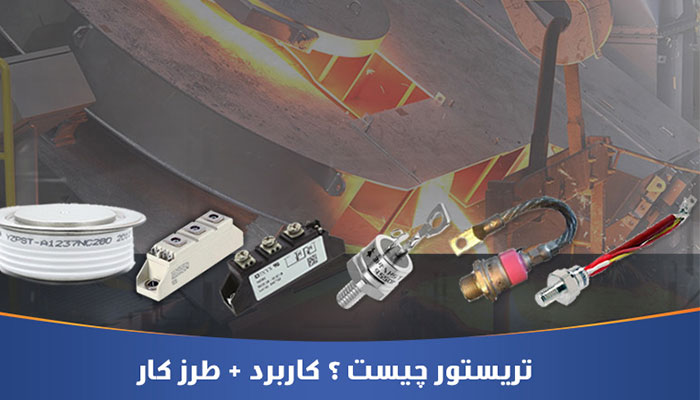

انواع تریستور و ویژگی هر یک
تریستور فقط یک نوع نیست. هر کدام برای یک کاربری خاص طراحی شده اند. کاربران عزیز می بایست متناسب با نیاز خود، از این ابزار در موقعیت مناسب بهره ببرند. از جمله طرح های مختلف آن، عبارتند از؛
| نوع تریستور | ویژگی های کلیدی |
| SCR (یکسوکننده کنترل شده با سیلیکون) | – فقط یک جهت جریان را هدایت می کند. – جهت روشن شدن وابسته به پالس گیت است. – برای خاموش شدن باید جریان اصلی قطع شود. – ساختار ساده و مقاوم – مناسب کنترل توان DC و راه اندازی نرم موتور ها |
| TRIAC (تریستور دوطرفه برای جریان متناوب) | – جریان را در هر دو جهت عبور می دهد. – برای مدار های AC ساخته شده. – با یک پالس گیت در هر دو نیم سیکل کار می کند. – در دیمرهای روشنایی و کنترل سرعت موتور های کوچک خیلی به کار می رود. |
| GTO (خاموششونده با گیت) | – برخلاف SCR با پالس منفی به گیت خاموش می شود. – نیازی به قطع جریان اصلی ندارد. – سرعت سوئیچینگ بالا. – در اینورترهای ولتاژ بالا و درایوهای صنعتی پیشرفته استفاده می شود.
|
| LASCR (تحریک شونده با نور) | – با تابش نور فعال می شود. – ایزوله بودن – حساسیت بالا و عملکرد سریع. – در سیستم های HVDC و لیزرهای صنعتی کاربرد دارد. |
تریستور در طرح و کیفیت های مختلفی عرضه می شود. با مراجعه به بازار اینترنتی طاها ترانس، نوع مناسب آن را در کیفیت های بالا، سفارش دهید.

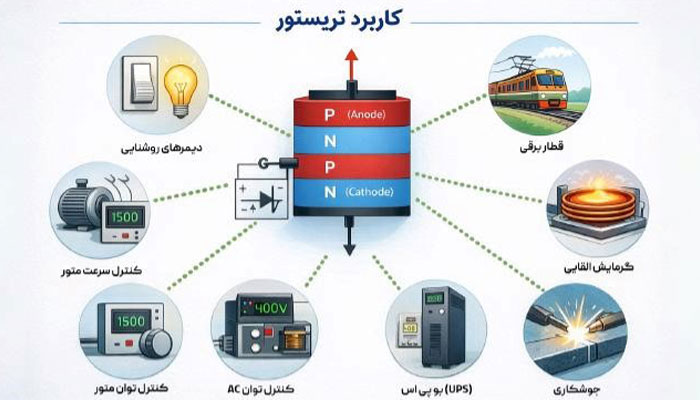

کاربرد های رایج تریستور
تریستور، قلب تپنده بسیاری از سیستم های صنعتی و الکترونیک قدرت به شمار می رود. جایی که صحبت از جریان های بالای چندصد آمپر یا ولتاژ های چند کیلوولت باشد، این ابزار به علت کیفیت بالا و طرح های متنوع، حرف اول را می زند.
از کارخانه های تولید مواد غذایی و نساجی گرفته تا کور ههای ذوب فلز و خطوط انتقال برق فشارقوی، رد پای این قطعه نیمه رسانا دیده می شود. در زیر به تعدادی از کاربرد های آن، اشاره می کنیم؛
１. کنترل سرعت موتور های الکتریکی در درایو های صنعتی:
تریستور در صنایعی مثل؛ تولید مواد غذایی، بسته بندی و نساجی که با بار های متغیر و شرایط کاری متفاوت سر و کار دارند، امکان تنظیم دقیق سرعت و گشتاور موتور را فراهم می کنند.
با کنترل زاویه آتش این ابزار، مهندسان جریان ورودی به موتور را دینامیک و لحظه ای تغییر می دهند، کاری که با کلید های معمولی یا رله ها شدنی نیست.
２. سیستم های گرمایشی صنعتی (کوره های القایی و ذوب فلزات):
در کوره های القایی و تجهیزات ذوب فلزات، انواع تریستور نقش کلید های قدرت را ایفا می کنند و جریان ورودی را با دقت بسیار بالایی تنظیم می نمایند. کنترل توان لحظه ای در این سیستم ها فقط با این قطعه نیمه رسانا قابل پیاده سازی است. دمای کوره در کسری از ثانیه بالا یا پایین می رود، بدون آن که قطعه ای بسوزد یا جریان ناگهانی به تجهیزات آسیب بزند.
３. منابع تغذیه سوئیچینگ (SMPS):
این ابزار باکیفیت در مدارات تغذیه ای که نیاز به تبدیل ولتاژ، تثبیت خروجی و کاهش اتلاف انرژی وجود دارد، به عنوان یک کلید پرسرعت در مسیر تبدیل DC به AC یا برعکس به کار می رود. این کاربرد به خصوص در منابع تغذیه صنعتی و تجهیزات مخابراتی اهمیت دارد، جایی که راندمان بالا و پاسخ سریع دو نیاز اصلی هستند.
４. دیمر های روشنایی و کنترل روشنایی در ساختمان ها:
شاید ملموس ترین کاربرد تریستور برای عموم مردم، همان دیمر های روشنایی باشد، که با چرخاندن یک کلید، نور لامپ را کم و زیاد می کنند. در این مدار ها معمولا از نوع TRIAC کمک می گیرند که به دلیل هدایت جریان در هر دو جهت، برای جریان متناوب (AC) خانگی بسیار مناسب است.
５. سیستم های انتقال قدرت HVDC (جریان مستقیم ولتاژ بالا):
در خطوط انتقال برق فشار قوی که فاصله های طولانی بین نیروگاه و شهر ها وجود دارد، از نمونه های نوری یا LASCR استفاده می شود. این گروه از تجهیزات با تابش نور فعال می گردند و نیازی به تحریک الکتریکی از طریق گیت ندارند.
در چنین سیستم هایی، هزاران تریستور به صورت سری و موازی کنار هم قرار می گیرند، تا ولتاژ های چند صد کیلوولتی را سوئیچ کنند.

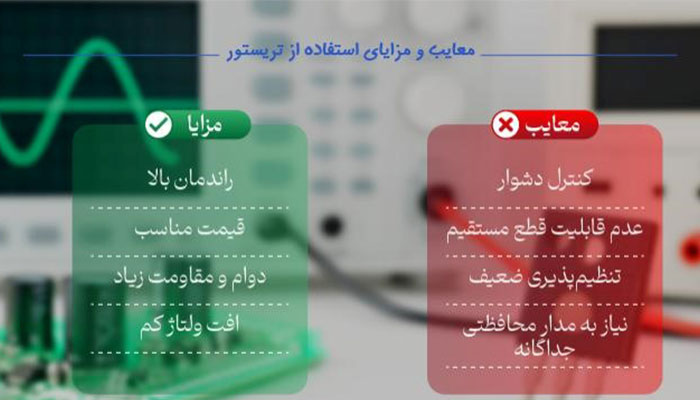

مزایا و معایب تریستور
هیچ قطعه ای بی نقص نیست و تریستور هم از این قاعده مستثنا نیست. در بسیاری از کاربرد های سنگین صنعتی، مزایای آن آنقدر پر رنگ است، که مهندسان با معایبش کنار می آیند.
از یک طرف، دوام بالا، نبود قطعه متحرک و توانایی تحمل جریان های هنگفت، تریستور را به گزینه ای بی رقابت تبدیل کرده است. از طرف دیگر، مسئله خاموش نشدن با فرمان گیت و سرعت سوئیچینگ پایین تر نسبت به ترانزیستور ها، گاهی طراحان را به سمت قطعات دیگر می کشاند. موارد زیر به مزایا و معایب این قطعه اشاره می کند؛
مزایا:
- توان بالا در قطع و وصل جریان بدون قطعات متحرک
- دوام زیاد و مقاومت در برابر سایش و شوک مکانیکی
- مناسب برای کاربرد های سنگین و شرایط محیطی دشوار
معایب:
- خاموش شدن محدود در بسیاری از مدل ها
- سرعت سوئیچینگ پایین تر نسبت به ترانزیستور ها
- نیاز به مدارهای کمکی برای خاموش کردن اجباری
سخن آخر
تریستور یک قطعه بی حاشیه برای کنترل جریان های سنگین در محیط های دشوار است. اگر نیاز به خاموش شدن سریع یا فرکانس بالا ندارید، این قطعه یکی از مطمئن ترین گزینه به حساب می آید. انتخاب درست نوع آن، نیمی از طراحی موفق می باشد.
در بازار اینترنتی طاها ترانس بهترین سیستم های برقی صنعتی مثل ترانسفورماتور و ترانزیستور ها را مستقیما از شخص تولید کننده بخرید.
سوالات متداول
- چرا تریستور با فرمان گیت خاموش نمی شود؟
چون ساختار داخلی آن بعد از روشن شدن، خودش را در حالت هدایت قفل می کند و فقط قطع شدن جریان اصلی، این قفل را بشکند.
- فرق SCR با TRIAC در چیست؟
SCR فقط جریان یک طرفه (DC) را هدایت می گرداند، اما TRIAC جریان دو طرفه (AC) را کنترل کرده و برای دیمر های روشنایی مناسب تر است.
- کدام نوع تریستور قابلیت خاموش شدن با گیت را دارد؟
نوع GTO (Gate Turn-Off). این قطعه با پالس منفی به گیت خاموش می شود و نیازی به قطع جریان اصلی ندارد.
