رله بوخهلتس ترانسفورماتور از سری قطعات ایمنی مهم و هوشمند در ترانسفورماتور های روغنی به شمار می آید، که با هدف تشخیص و جلوگیری از آسیب های داخلی ترانسفورماتور به کار می رود.
این رله با شناسایی و تشخیص تغییرات در سطح روغن و گاز های تولید شده ناشی از عیوب داخلی، به سرعت سیگنال های هشدار و قطع را برای مدیران ارسال می کند. از جمله اجزای اصلی آن می توان به؛ شناور ها و سوئیچ های الکتریکی اشاره کرد، که بر اثر ایجاد مشکلاتی مانند؛ نشت روغن یا تشکیل گاز، فعال خواهند شد.
در ادامه درباره وظایف و ویژگی های بارز این قطعه صحبت می کنیم، با ما همراه شوید.

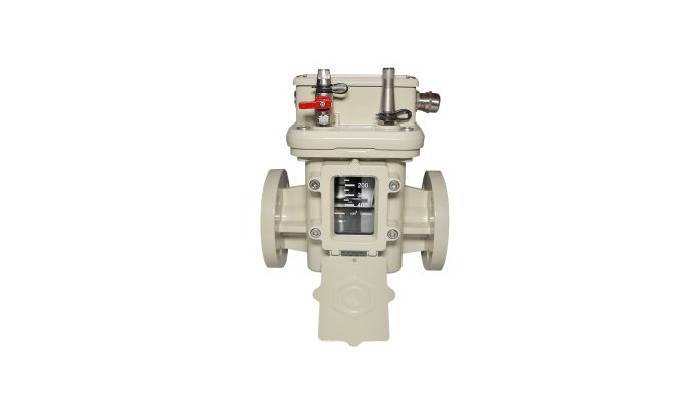

رله بوخلس ترانسفورماتور چیست؟
رله بوخهلتس ترانسفورماتور (Buchholz Relay) از برترین نوع سیستم های ایمنی تعبیه شده برای ترانسفورماتور های روغنی و تعدادی از تجهیزات الکتریکی دیگر می باشد. این فناوری برتر با هدف تشخیص بهتر مشکلات داخلی ترانسفورماتور طراحی شده است و به عنوان یک سیستم حفاظتی در صنعت از آن یاد می شود.
عملکرد رله بوخهلتس بنابر تشخیص تغییرات در سطح روغن و گاز های تولید شده ناشی از عیوب داخلی می باشد. در صورت مشاهده مشکلاتی مانند؛ نشت روغن، تجزیه عایق یا تشکیل گاز در ترانسفورماتور، این قطعه به عنوان سیستم کمکی بلافاصله فعال شده و سیگنال های هشدار یا قطع را برای سیستم کل می فرستد.
این فناوری ارزشمند در بین مخزن ترانسفورماتور و منبع انبساط نصب می گردد. با بهره برداری از طرح های پیشرفته آن، ایمنی و کارایی دستگاه را بهبود ببخشید.

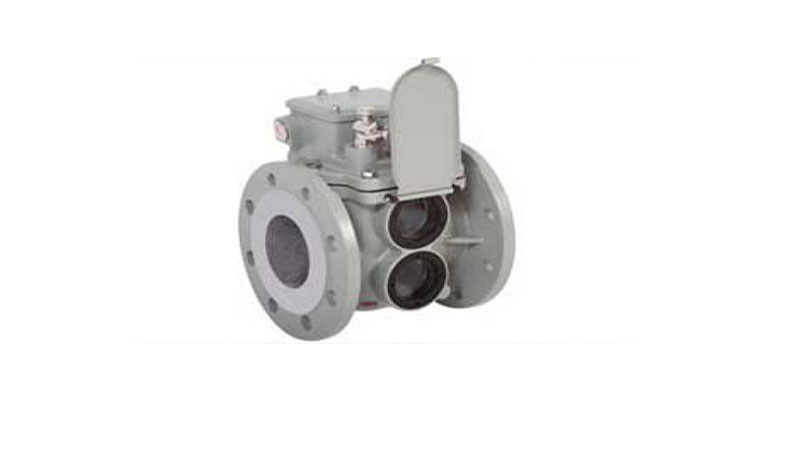

ویژگی های بارز رله بوخهلتس ترانسفورماتور
رله بوخهلتس ترانسفورماتور، یک قطعه الکترومکانیکی هوشمند و کاربردی است، که در مواقع بروز مشکل در جهت حفظ ایمنی و بهبود کارایی دستگاه تلاش می کند. این فناوری دارای ویژگی های متعددی می باشد. از مهم ترین خصوصیات آن عبارتند از؛
１. حساسیت بالا:
رله بوخهلتس توانایی قابل توجهی در تشخیص مشکلات داخلی دستگاه ناشی از تغییرات سطح روغن و گاز های تولید شده بر اثر عیوب قطعات آن دارد.
２. عملکرد خودکار:
رله بوخهلتس ترانسفورماتور مختص کار در وضعیت های سخت و رفع مشکلات داخلی ترانسفورماتور ها است. ابن فناوری هدفمند به طور خودکار پس از ایجاد مشکل فعال می شوند و با ارسال سیگنال های هشدار و قطع کاربر را از وجود این تغییرات مطلع می سازند.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید
３. اجزای مقاوم:
بدنه و اجزای رله از جنس مواد ضد زنگ و مقاوم در برابر خوردگی هستند. آن ها به علت سازگاری بالا با یکدیگر توانایی افزایش عمر مفید دستگاه را دارند.
４. نصب آسان:
طراحی این قطعه هوشمند به گونه ای صورت می گیرد، تا در بین مخزن ترانسفورماتور و منبع انبساط به راحتی نصب شود.
５. تحلیل گاز:
رله بوخهلتس ترانسفورماتور علاوه بر توانایی لازم در جمع آوری گاز ها به فرد امکان می دهد، تا با تحلیل آن ها، نوع و شدت عیب دستگاه را مشخص گردانند.
６. قابلیت اطمینان:
این گروه از تجهیزات که به عنوان سیستم حفاظتی در ساختمان ترانسفورماتور به کار می رود، با برخورداری از قابلیت های کارآمد مانع از بروز آسیب های جدی می شوند.
７. عملکرد در شرایط مختلف:
رله های نوع بوخهلتس در شرایط مختلف محیطی (از نظر دما و فشار) عملکرد بهینه ای دارند. به همین علت نقش قابل توجهی در افزایش کارایی ترانسفورماتور ها ایفا می نمایند.
وظایف رله بوخهلتس در ترانسفورماتور
رله بوخهلتس ترانسفورماتور، از قطعات اساسی سیستم های کنترل ولتاژ به خصوص ترانسفورماتور های روغنی هستند. این فناوری قابل با تشخیص زود هنگام مشکلات ناشی از تغییرات در کیفیت روغن و گاز های نشت گرفته از قطعات داخلی ترانس، از بروز آسیب های جدی جلوگیری می نمایند.
این قطعه کارآمد، نقش و وظایف متعددی در سیستم های کنترل کننده ولتاژ بر عهده دارند. به همین علت در صورتی که ناکارآمدی ترانسفورماتور ناشی از خرابی رله بوخهلتس است، بایستی در اسرع وقت بابت تعمیر یا تعویض آن اقدام نمایید. موارد زیر وظایف اصلی آن را نشان می دهد؛
１. تشخیص عیوب داخلی:
رله بوخهلتس ترانسفورماتور، عیوب داخلی ترانسفورماتور را به واسطه ی شناسایی گاز های تولید شده از تجزیه عایق یا نشت روغن تشخیص خواهد داد.
２. حفاظت از ترانسفورماتور:
این وسیله با شناسایی مشکلات، به سرعت نسبت به قطع برق کل ترانسفورماتور اقدام می نماید. این مسئله در کاهش درصد آسیب دیدگی دستگاه موثر خواهد بود.
３. نظارت بر سطح روغن:
این فناوری برتر بر سطح روغن در مخزن ترانسفورماتور را نظارت می گردان، تا در صورت کاهش سطح روغن به دلیل نشت، هشدار برای مدیر و سیستم کل بفرستد.
４. ارسال سیگنال های هشدار:
رله بوخهلتس ترانسفورماتور با شناسایی کوچک ترین نشانه هایی از خرابی در دستگاه، سیگنال های هشدار برای سیستم کنترل ارسال می کند، تا اپراتور ها برای رهایی از این وضعیت تصمیم بگیرد.
５. تحلیل گازها:
همانطور که در مطالب بالا نیز اشاره شد، این محصول با تحلیل گاز های جمع شده در داخل یونیت اصلی ترانسفورماتور، نوع و شدت عیب را معین می کنند.
６. عملکرد خودکار:
رله بوخهلتس ترانسفورماتور مجهز به فناوری های هوشمندی است، تا بلافاصله را شناسایی مشکل، فعال شود و ایمنی را به شبکه بازگرداند.
７. پیشگیری از آتش‌سوزی:
با ممانعت از بروز مشکلات جدی و قطع برق در زمان مناسب، درصد خطر آتش سوزی بر اثر وجود خرابی تجهیزات اصلی ترانسفورماتور کاهش می دهد.
مشاهده محصولات
عملکرد رله بوخهلتس ترانسفورماتور
رله بوخهلتس ترانسفورماتور، یک فناوری کاربردی و مهم است، که توانایی ویژه ای در کنترل راندمان خروجی دستگاه بر اثر خرابی قطعات اصلی آن دارد. این قطعه به طور پیوسته عملکرد دستگاه را بررسی می نماید، تا بدین ترتیب از عملکرد بهینه ترانسفورماتور محافظت کند. موارد زیر عملکرد رله بوخهلتس در ترانسفورماتور را نشان می دهد؛
１. نظارت بر سطح روغن:
همانطور که در مطالب بالا نیز اشاره شد، جایگاه این قطعه در یونیت اصلی ترانسفورماتور، ما بین مخزن ترانسفورماتور و منبع انبساط است. در حالت عادی، روغن در مخزن اصلی قرار گرفته و سطح مشخصی قرار دارد و شناور های تعبیه شده برای رله در وضعیت ریست می باشند.
２. تشخیص گاز های تولید شده:
در صورت بروز عیوب داخلی نظیر؛ تجزیه عایق یا نشت روغن، گاز هایی وارد هوا می شود. این گاز ها به سمت بالا حرکت می کند و در نهایت به محفظه رله بوخهلتس می رسند.
３. جابجایی شناور ها:
تجمع گاز ها در محفظه رله بوخهلتس ترانسفورماتور ، باعث بروز مشکل در جا به جایی روغن و همین طور کاهش سطح روغن در محفظه می شود. این تغییرات در تحریک شناور بالایی قطعه نقش دارد و همانند سایز قطعات در فعال کردن کنتاکت جهت ارسال پیامک هشدار موثر است.
４. قطع برق ترانسفورماتور:
اگر مشکل ادامه پیدا کند و سطح روغن به حد بحرانی کم شود، شناور پایینی به منظور قطع برق، عمل می کنند. این امر با جلوگیری از آسیب های جدی، خطر بروز حوادث غیر مترقبه را کاهش می دهد.
５. تشخیص اتصال کوتاه:
در صورت بروز اتصال کوتاه و جریان غیر عادی، روغن به سرعت به سوی منبع انبساط هدایت می شود. رله بوخهلتس تراتسفورماتور با بهره برداری از پره ای که آویزان به شناور پایین است، فرمان قطع برق را برای کاربر برق ارسال می گرداند.
سخن آخر
رله بوخهلتس ترانسفورماتور یک سیستم حفاظتی قدرتمند است، که بر روغن و عملکرد سایر تجهیزات موجود در دستگاه نظارت می کند و همین طور در صورت بروز مشکل به سرعت پیامک هشدار برای مدیر و سیستم کل می فرستد.
