در این مقاله قصد داریم،به مسئله مهم رنج ترانس جریان بپردازیم و با کاربرد ها و ویژگی های آن ها بطور کامل آشنا شویم. ترانسفورماتور جریان سه فاز (CT) نوعی ترانسفورماتور ابزار دقیق است،که برای اندازه گیری یا نظارت بر جریان های بالا در یک سیستم الکتریکی سه فاز استفاده می شود.
این ترانسفورماتور به گونه ای طراحی شده است،که جریان عبوری از مدار اولیه را به مقدار متناسب پایین تری که برای اهداف اندازه گیری یا حفاظت مناسب است کاهش دهد. در ادامه به رنج دقیق این دستگاه ها و کاربرد های رایج آن ها خواهیم پرداخت.
جهت ارتباط با کارشناسان ما از طریق شماره زیر تماس حاصل فرمایید
کاربرد های اندازه گیری رنج ترانس جریان
در این بخش به کاربرد های این دسته از ترانس ها خواهیم پرداخت،تا ویژگی ها و اندازه گیری های متناسب را برای شناسایی یک رنج متناسب در نظر بگیریم.
1.اندازه گیری و مدیریت انرژی
ترانسفورماتور های جریان به طور گسترده در کاربرد های اندازه گیری انرژی برای اندازه گیری و نظارت بر مصرف انرژی الکتریکی سیستم های سه فاز استفاده می شوند.با اتصال CT ها به هادی های اولیه هر فاز،سیم پیچ های ثانویه جریان کاهش یافته متناسب با جریان اولیه ارائه را می دهند.
این امر امکان اندازه گیری و نظارت دقیق بر مصرف برق و رنج ترانس جریان را نیز فراهم می کند.
2.نظارت بر موتور و تجهیزات
در کاربرد های صنعتی ترانسفورماتور های جریان سه فاز برای نظارت بر جریان کشیده شده توسط موتور ها، ژنراتور ها،ترانسفورماتور ها و سایر تجهیزات الکتریکی به کار می روند. بنابراین با اندازه گیری جریان،اپراتور ها می توانند،عملکرد،راندمان و سلامت تجهیزات را ارزیابی کنند.
همچنین ناهنجاری هایی مانند اضافه بار یا رنج ترانس جریان بیش از حد را می توان، به سرعت شناسایی و برطرف کرد.
3.تحلیل کیفیت توان
ترانسفورماتور های جریان در تحلیل کیفیت توان برای ارزیابی کیفیت منبع تغذیه الکتریکی استفاده می شوند.آن ها اندازه گیری و تحلیل پارامتر هایی مانند هارمونیک ها،افت ولتاژ،تورم و ضریب توان را نیز امکان پذیر می‌سازند.
همچنین با نظارت بر این پارامتر ها مهندسان می توانند، مسائلی را که بر پایداری و قابلیت اطمینان سیستم برق تأثیر می گذارند، شناسایی کرده و اقدامات اصلاحی را اجرا کنند.
4.تشخیص و تحلیل خطا
در صورت بروز خطا یا اختلال در یک سیستم سه فاز ترانسفورماتور های جریان به تشخیص خطا و تحلیل ویژگی های آن کمک می کنند. با بررسی شکل موج های رنج ترانس جریان،مهندسان نیز می توانند، نوع خطا مانند اتصال کوتاه یا خطای زمین را تعیین کرده و خطا را در سیستم پیدا کنند.
این اطلاعات به رفع موثر خطا و بازیابی سیستم نیز کمک می کند. لازم به ذکر است، که کاربرد و ویژگی های خاص یک ترانسفورماتور جریان سه فاز نیز می تواند، بسته به الزامات سیستم الکتریکی و کاربرد مورد نظر متفاوت باشد.
مشاهده محصولات

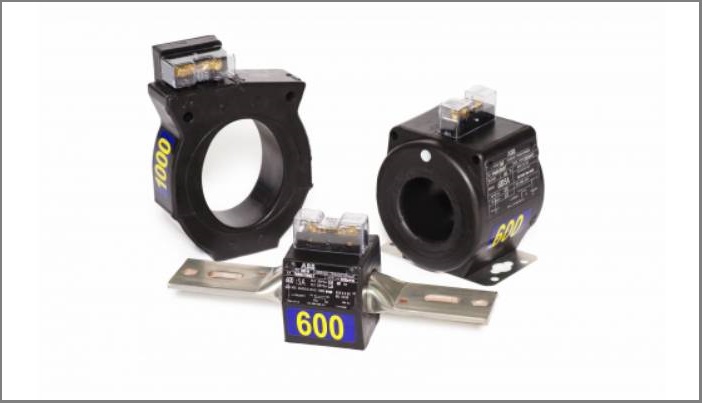

بررسی رنج ترانس جریان
نسبت اندازه ترانسفورماتور جریان اختلاف بین جریان های اولیه و ثانویه است و نسبت جریان ترانسفورماتور معمولاً زیاد است. جریان های سیم پیچ ثانویه به ترتیب 0.1A، 1A و 5A نامی هستند، در حالی که رنج ترانس جریان های نامی اولیه از 10A تا 3000A متغیر می باشد.
ویژگی های مختلفی مانند تلفات کم و نفوذ پذیری بالا در مواد اساسی مانند آلیاژ های نیکل و آهن وجود دارد، که با استفاده از لایه بندی فولاد سیلیکونی می‌توان، هسته ترانسفورماتور را طراحی کرد، زیرا مدار اصلی به سیم پیچ اولیه ترانسفورماتور متصل است، که جریان را حمل می کند.
جریان سیم پیچ ثانویه متناسب با جریان سیم پیچ اولیه است و به کنتور ها یا سایر تجهیزات متصل خواهد شد. هسته ها از سیم پیچ های اولیه و ثانویه ایزوله هستند و رنج ترانس جریان بار کامل توسط تک دور سیم پیچ اولیه حمل می شود، در حالی که سیم پیچ ثانویه دارای دور های زیادی است.
همچنین قرار دادن سیم پیچ ها نزدیک به هم راکتانس نشتی ترانسفورماتور را کاهش می دهد و نوار های مسی به عنوان سیم در سیم پیچ اولیه و سیم های SWG در سیم پیچ ثانویه استفاده می شوند. این سیم پیچ ها را می توان، برای استحکام کافی و مهاربندی ثابت بدون هیچ گونه اثر منفی نیز طراحی کرد.
همچنین عایق سیم پیچ های ترانسفورماتور توسط لاک و نوار چسب تأمین می شود و روغن مورد استفاده برای سیم پیچ های رنج ترانس جریان توسط ترتیبات عایق مورد نیاز برای کاربرد های ولتاژ بالا جذب می شود.

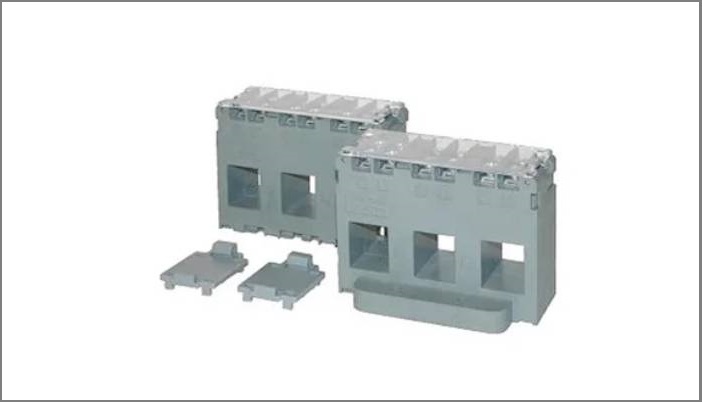

انواع رنج ترانس جریان
دسته مجزا در ترانسفورماتور های جریان وجود دارد و همراه با ابزار های اندازه گیری جریان، انرژی و بزرگی توان اولین دسته از ترانسفورماتور جریان اندازه گیری است. دسته دیگر ترانسفورماتور جریان حفاظتی است، که همراه با رله ها، سیم پیچ های قطع و سایر تجهیزات حفاظتی استفاده می شود.
مدار های ولتاژ پایین بیشتر برای رنج ترانس جریان های نوع داخلی ترجیح داده می شوند، که این ترانسفورماتور ها به چندین دسته از جمله سیم پیچ، پنجره و میله تقسیم می شوند. نوع سیم پیچ نیز مشابه نوع اصلی است، زیرا دارای سیم پیچ های VO مانند اولیه و ثانویه است.
در ادامه انواع مختلف ترانسفورماتور های جریان آمده است، که چهار نوع از آن ها وجود دارد.
1.ترانسفورماتور های جریان داخلی
2.ترانسفورماتور های جریان خارجی
3.ترانسفورماتور جریان بوشینگ
4.ترانسفورماتور های جریان قابل حمل
انتخاب ترانسفورماتور جریان مناسب نیاز به بررسی دقیق چندین عامل نیاز دارد. ابتدا کاربرد خاص ترانسفورماتور جریان را تعیین کنید، چه برای اندازه گیری رنج ترانس جریان، حفاظت و یا اندازه گیری و سپس حداکثر مقدار جریانی را که باید به طور دقیق اندازه گیری شود تعیین کنید، زیرا این امر به تعیین جریان نامی مناسب ترانسفورماتور کمک خواهد کرد.
جمع بندی
در این مقاله به بررسی رنج ترانس جریان پرداختیم و نحوه مناسب اندازه گیری مناسب آن را نیز به شما ارائه دادیم.شما می توانید،این ترانس ها را از مجموعه تخصصی و حرفه ای طاها تهیه نمایید و بهترین ترانسفورماتور ها را برای شرکت ها، ساختمان، کارخانه ها و… خود خریداری نمایید.
