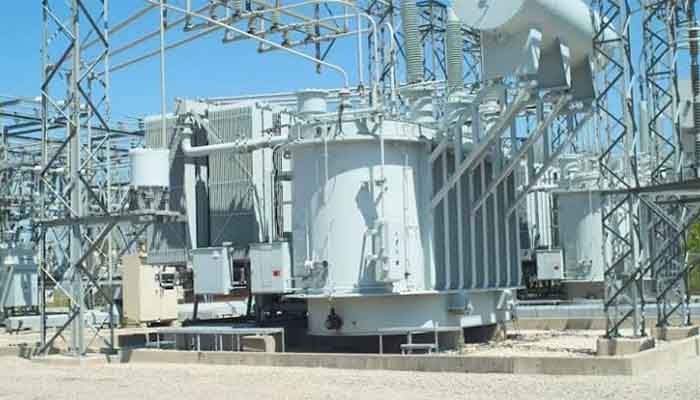

علائم خطای مدار باز در ترانسفورماتور قدرت چیست؟

در مقاله ی پیش رو به علائم خطای مدار باز در ترانسفورماتور قدرت اشاره می شود. در ترانسفورماتور های قدرت، خطای مدار باز زمانی رخ می دهد، که یکپارچگی مسیر جریان در سیم پیچ ها از بین رفته و منجر به قطع شدن جریان الکتریکی می شود.

این عارضه که اغلب ناشی از؛ تنش های مکانیکی، فرسودگی عایق یا تنش های حرارتی است، پیامد های عمده ای بر عملکرد سیستم تحمیل می کند. نشانه های بروز این خطا شامل؛ افت محسوس ولتاژ خروجی تا مرز صفر، گرمایش موضعی در بخش سالم سیم پیچ، تولید نویز های نامتعارف، عدم تعادل جریان در شبکه های سه فاز و عملکرد مکرر ادوات حفاظتی نظیر؛ فیوز و کلیدهای قدرت است.

در ادامه به بررسی نشانه های شایع این خرابی می پردازیم، مقاله ی ما را از دست ندهید.

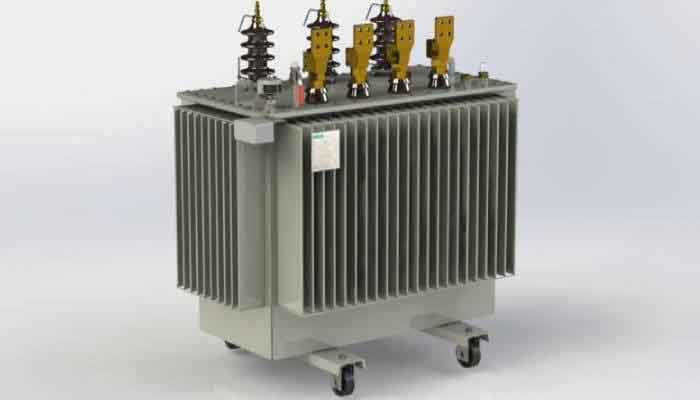

لیستی از علائم خطای مدار باز در ترانسفورماتور قدرت

علائم خطای مدار باز در ترانسفورماتور قدرت را جدی بگیرید. خطای مدار باز در ترانسفورماتور های قدرت، به قطعی فیزیکی یا الکتریکی در مسیر هدایت جریان سیم پیچ ها اطلاق می شود، که بر اثر عوامل گوناگونی همچون؛ تنش های مکانیکی ناشی از اتصال کوتاه، تخریب تدریجی عایق ها بر اثر حرارت، خوردگی اتصالات، یا نقص در فرآیند تولید رخ دهد.

این پدیده اگر چه در مقایسه با اتصال کوتاه کمتر شایع است، اما به دلیل ماهیت پنهان خود، تشخیص به موقع آن را دشوار تر می سازد. پیامد های یک مدار باز محدود به همان ترانسفورماتور نبوده و پایداری کل شبکه را تحت تاثیر قرار خواهد داد. از جمله این علائم عبارتند از؛

１. افت یا حذف کامل ولتاژ خروجی

بارزترین علائم خطای مدار باز در ترانسفورماتور قدرت، کاهش شدید یا صفر شدن ولتاژ در ترمینال های ثانویه است. با قطع شدن مسیر جریان در یک سیم پیچ، انتقال انرژی الکتریکی از اولیه به ثانویه مختل می شود.

اندازه گیری با ولت متر در شرایط بدون بار و تحت بار، این افت را به وضوح نشان می دهد. این حالت موجب اختلال در تغذیه تجهیزات پایین دست شده و در صورت تداوم، به خاموشی بخش هایی از شبکه می انجامد.

２. تولید صدا های غیرمعمول و غیرعادی

ترانسفورماتور سالم زمزمه ای یکنواخت با فرکانس مضاعف شبکه دارد. در وقوع مدار باز، عدم تقارن در میدان مغناطیسی هسته، ارتعاشات جدیدی ایجاد می کند، که به صورت وزوز بلند تر، تق تق یا حتی جرقه های شنیداری بروز می یابد.

این تغییر صدا به ویژه در ساعات کم باری شبانه که نویز محیط کمتر است، بهتر تشخیص داده می شود و نخستین هشدار برای کارشناسان بهره بردار محسوب می گردد.

３. گرمایش موضعی و افزایش دما

علائم خطای مدار باز در ترانسفورماتور قدرت، متعدد و مختلف هستند. هنگام بروز مدار باز، بخش سالم باقی مانده سیم پیچ ناچار به تحمل جریان بیشتری جهت جبران افت انرژی می شود. این اضافه جریان، تلفات اهمی را افزایش داده و گرمای موضعی قابل توجهی تولید می کند.

استفاده از ترمومتر های مادون قرمز یا سنسور های حرارتی، نقاط داغ را آشکار می سازد. بوی سوختگی ناشی از؛ حرارت عایق ها نیز هشداری جدی برای اقدام فوری پیش از گسترش آسیب است.

４. عدم تعادل جریان در سیستم های سه فاز

عدم تعادل جریان در سیستم های سه فاز دیگر علائم خطای مدار باز در ترانسفورماتور قدرت به شمار می رود. در سیستم های سه فاز، مدار باز در یکی از فاز ها، تقارن جریان ها را برهم می زند. اندازه گیری جریان هر سه فاز با کلمپ متر، اختلاف محسوسی را نشان می دهد، که با جریان های نامتعادل در حالت عادی تفاوت کیفی دارد.

این عدم تعادل با پیامد های نامطلوبی نظیر؛ گرم تر شدن موتور های القایی، افزایش تلفات و بروز هارمونیک در شبکه همراه است. در صورت عدم تشخیص زودهنگام، پایداری سیستم را به مخاطره می اندازد.

５. عملکرد مکرر تجهیزات حفاظتی

علائم خطای مدار باز در ترانسفورماتور قدرت بیانگر وضعیت کارکرد دستگاه است. رله های اضافه جریان، فیوز ها و کلید های قدرت به گونه ای تنظیم شده اند، که در برابر شرایط غیرعادی واکنش نشان دهند.

مدار باز با ایجاد نامتعادلی و افزایش جریان در فاز های سالم، این تجهیزات را به طور مکرر و بی دلیل وارد مدار می کند. تکرار قطع و وصل شدن، خود نشانه ای آشکار از وجود عیب داخلی است و نباید صرفا به عملکرد نادرست رله ها نسبت داده شود.

با مشاهده علائم خطای مدار باز در ترانسفورماتور قدرت چه باید کرد؟</h2

مشاهده هر یک از علائم خطای مدار باز در ترانسفورماتور قدرت، نقطه شروع یک فرایند سیستماتیک و حساب شده است، که هدف آن حفظ ایمنی پرسنل، جلوگیری از گسترش خسارت و بازگرداندن هر چه سریع تر شبکه به حالت عادی می باشد.

در چنین شرایطی، واکنش های شتاب زده و غیراصولی، اوضاع را وخیم تر کرده و خطرات جانی و مالی جبران ناپذیری به همراه می آورد. یک رویه استاندارد شامل؛ توقف فوری بهره برداری، انجام تست های تشخیصی دقیق، تصمیم گیری بر اساس نتایج و در نهایت اقدام اصلاحی متناسب با ماهیت خطا است. در ادامه، گام های کلیدی این فرایند را بررسی می گردانیم؛

１. قطع سریع و ایمن ترانسفورماتور از مدار

علائم خطای مدار باز در ترانسفورماتور قدرت، هشداری برای توقف فوری بهره برداری از دستگاه است. اولین و حیاتی ترین اقدام، خارج سازی ترانسفورماتور از شبکه با رعایت توالی صحیح قطع کلید ها می باشد. این کار از تشدید آسیب، آتشسوزی و بروز خطرات برق گرفتگی جلوگیری می کند.

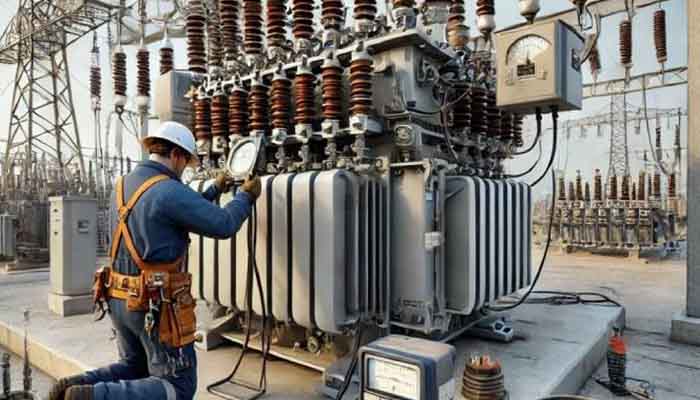

２. انجام تست های تشخیصی اولیه در محل

پس از قطع و ایمن سازی، با استفاده از مولتی متر و مگاهم متر، مقاومت اهمی و عایقی سیم پیچ ها را اندازه گیری نمایید. این تست های ساده، مدار باز را از سایر خطاها متمایز کرده و محدوده آسیب دیده را مشخص می سازد. ثبت دقیق مقادیر اندازه گیری شده، مستندات ارزشمندی برای تحلیل های بعدی فراهم می آورد.

３. بازرسی چشمی دقیق از ترانسفورماتور

با آگاهی از علائم خطای مدار باز در ترانسفورماتور قدرت، امکان بهینه سازی کارکرد این دستگاه را خواهید داشت. با رعایت کامل اصول ایمنی، ترانسفورماتور را از نظر علائم فیزیکی نظیر؛ تغییر رنگ عایق ها، آثار دوده، اتصالات شل یا شکسته و نشت روغن در ترانسفورماتور های روغنی بررسی کنید. بسیاری از مدار های باز، ردپای آشکاری بر جای می گذارند، که با چشم غیرمسلح قابل تشخیص است.

４. مشورت با متخصصین و اخذ نظر فنی

نتایج تست ها و مشاهدات را با کارشناسان مجرب یا تیم پشتیبانی سازنده به اشتراک بگذارید. تجربه آن ها در تشخیص مشابه، از انجام اقدامات پرهزینه و غیرضروری جلوگیری خواهد کرد. در بسیاری موارد، یک مشاوره تلفنی کوتاه، بهترین مسیر تعمیر یا تعویض را با کمترین زمان ممکن مشخص می نماید.

５. تصمیم گیری نهایی: تعمیر یا تعویض

علائم خطای مدار باز در ترانسفورماتور قدرت، بیانگر شدت خرابی این دستگاه نی باشد. بر اساس هزینه تعمیر، عمر مفید باقی مانده و زمان مورد نیاز، تصمیم بگیرید، که ترانسفورماتور تعمیر شود یا با یک نمونه جدید جایگزین گردد.

سخن آخر

هر یک از علائم خطای مدار باز در ترانسفورماتور قدرت، نشانه ای از وضعیت داخلی این دستگاه دارد. خطای مدار باز در ترانسفورماتور اگر چه کمتر از اتصال کوتاه رخ می دهد، اما به دلیل تشخیص دشوارتر، خسارات بیشتری به همراه دارد. در این زمینه مجموعه ی بزرگ طاها ترانس، آماده خدمت گذاری به شما می باشد.

سوالات متداول

• آیا می توان ترانسفورماتور دارای مدار باز را به طور موقت روشن نگه داشت؟

خیر. این کار به شدت خطرناک بوده و گرمای موضعی و نوسانات ولتاژ به سرعت به سایر بخش های سالم نیز آسیب رسانده و خسارت را گسترش دهد.

• هزینه تعمیر مدار باز چقدر است و آیا ارزش اقتصادی دارد؟

بسته به میزان آسیب و محل دقیق آن، هزینه متغیر است. در ترانسفورماتور های کوچک، تعویض مقرون به صرفه تر و در نمونه های بزرگ، تعمیر توسط کارگاه های تخصصی توجیه اقتصادی دارد.

• چگونه می توان از بروز خطای مدار باز پیشگیری کرد؟

انجام بازدید های دوره ای، اندازه گیری منظم مقاومت عایقی، کنترل دمای عملیاتی، و جلوگیری از اضافه بار، موثرترین راهکار های پیشگیرانه محسوب می شوند.
