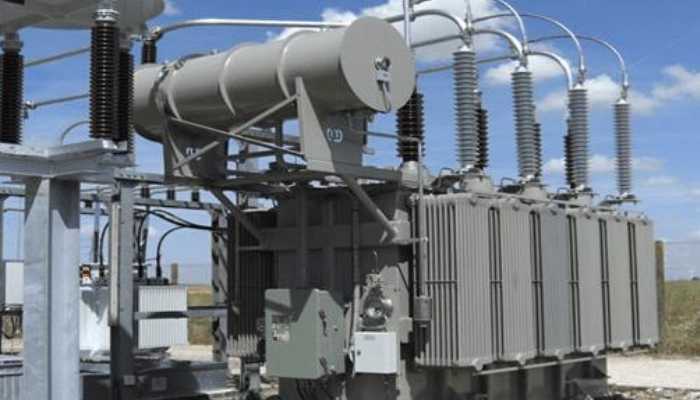

در مقاله ی پیش رو درباره نحوه انجام تست ضربه ای ترانسفورماتور توضیح می دهیم. تست ضربه ای برای ارزیابی مقاومت عایق در برابر حوادثی مانند؛ اصابت صاعقه یا کلید زنی های سریع شبکه انجام می شود.
در این آزمون، از یک ژنراتور پالس ویژه برای تولید موج ولتاژ بالا با شکل استاندارد استفاده می گردد. ابتدا یک ضربه مرجع با %75 ولتاژ نهایی اعمال شده و سپس سه ضربه کامل به پایانه های ترانسفورماتور وارد می شود. پاسخ ترانسفورماتور از طریق ثبت همزمان شکل موج های ولتاژ و جریان تحلیل می شود. هر گونه اعوجاج در این شکل موج ها نسبت به حالت مرجع، نشان دهنده ضعف یا شکست عایق خواهد بود.

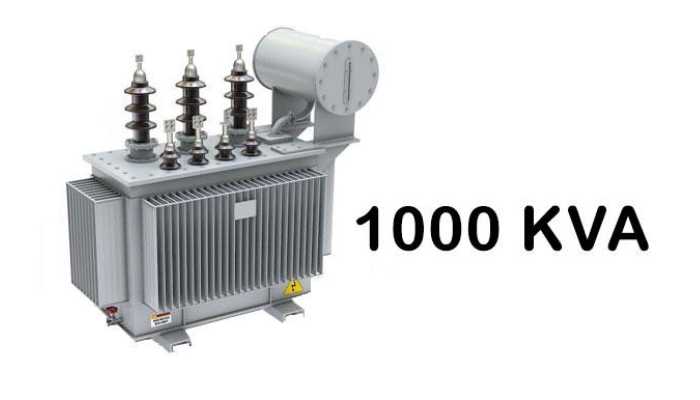

مشاهده محصولات
در ادامه صفر تا صد این فرآیند با ذکر جزئیات آمده است، مقاله ی ما را دنبال شوید.
اهمیت انجام تست ضربه ای ترانسفورماتور
در ابتدای مقاله ی نحوه انجام تست ضربه ای ترانسفورماتور به بررسی اهمیت این آزمون می پردازیم. تست ضربه ای ترانسفورماتور به عنوان یک آزمون حیاتی و تعیین کننده در حوزه تضمین کیفیت تجهیزات فشارقوی، فراتر از یک بررسی ساده دی الکتریک عمل می کند.
این آزمایش، قابلیت زنده مانی و یکپارچگی عایق بندی پیچیده این فناوری را در مواجهه با شدیدترین و سریع ترین استرس های الکتریکی که در طول عمر عملیاتی خود با آن رو به رو می شود، مورد ارزیابی دقیق قرار می دهد. وقایع گذرای شدید اعم از؛ اصابت مستقیم صاعقه به خطوط انتقال یا عملیات کلیدزنی در پست های فشار قوی، امواج گذرای ولتاژ با شیب تند و دامنه بسیار بالا، ساختار فیزیکی و الکتریکی سیم پیچ ها را تحت فشار شدید قرار می دهند.
نحوه انجام تست ضربه ای ترانسفورماتور، مسئله ای مهم و چالش برانگیز به حساب می آید. عدم تحمل ترانس در برابر این امواج با پیامد های مخرب همراه هستند. انجام این آزمون نه تنها یک الزام استاندارد، بلکه سپری ضروری برای اطمینان از قابلیت اطمینان شبکه، پایداری تامین برق و پیشگیری از خسارات مالی سنگین ناشی از خرابیهای غیر منتظره است.
در حقیقت، این آزمایش، تاب آوری ترانسفورماتور را در شرایط بحرانی شبیه سازی کرده و از تبدیل شدن آن به یک نقطه آسیب پذیر در زنجیره ارزش انرژی جلوگیری می کند.
نحوه صحیح انجام تست ضربه ای ترانسفورماتور
نحوه انجام تست ضربه ای ترانسفورماتور فرآیندی دقیق، فنی و کاملا استانداردشده است، که مستلزم رعایت پروتکل های ایمنی سختگیرانه، استفاده از تجهیزات پیشرفته و تفسیر کارشناسی نتایج می باشد.
هدف نهایی، اعمال یک موج ولتاژ گذرای استاندارد شده بر روی ترانسفورماتور و تحلیل پاسخ آن، بدون ایجاد آسیب واقعی به عایق، می باشد. این فرآیند نه تنها شامل؛ مرحله اعمال ضربه بلکه آماده سازی، پیکربندی، اجرا و ارزیابی را در بر می گیرد. موارد زیر صفر تا صد این عملکرد را نشان می دهد؛
１. آماده سازی و اقدامات ایمنی:
نحوه انجام تست ضربه ای ترانسفورماتور را به کارشناسان ماهر بسپارید. پیش از هر اقدامی، تامین ایمنی کامل پرسنل و تجهیزات در اولویت مطلق قرار دارد. این امر مستلزم ایجاد منطقه حفاظت شده، اطمینان از اتصال زمین مطمئن تمامی قطعات در معرض، استفاده از تجهیزات حفاظت فردی مناسب برای ولتاژ بالا و قطع کامل اتصال ترانسفورماتور از شبکه برق است. این نوآوری باید از نظر فیزیکی تمیز و خشک باشد و شرایط محیطی مطابق با استاندارد ها فراهم گردد.
２. پیکربندی مدار تست و اتصالات:
نحوه انجام تست ضربه ای ترانسفورماتور نیازمند دانش و رعایت اصول خاصی می باشد. در این مرحله، ژنراتور پالس مارکس با دقت برای تولید شکل موج استاندارد پیکربندی می شود، که شامل؛ تنظیم مقادیر خازن های ذخیره انرژی، مقاومت های شکل دهنده موج و شکاف های جرقه است.
اتصالات حیاتی میان خروجی ژنراتور، تقسیم کننده ولتاژ با دقت بالا، اسیلوسکوپ های دیجیتال سریع و پایانه های ترانسفورماتور برقرار می شود. در حالی که سایر پایانه ها به صورت مستحکم به زمین متصل می گردند.
３. اجرای توالی آزمون و اعمال ضربه ها:
نحوه انجام تست ضربه ای ترانسفورماتور، سلامت و قدرت این دستگاه را مشخص می کند. آزمون بر اساس استاندارد با یک ضربه کالیبره یا مرجع در حدود %75 ولتاژ آزمون نهایی آغاز می گردد، تا ضمن تایید عملکرد مدار، یک الگوی مقایسه ای برای پاسخ ترانسفورماتور ثبت می شود.
سپس، بلافاصله و بدون تغییر در پیکربندی، سه ضربه کامل با حداکثر ولتاژ مشخص شده (مطابق با سطح عایقی ترانسفورماتور) به فاصله زمانی مناسب (حداقل یک دقیقه) اعمال می کند، تا اثرات باقی مانده از ضربه قبلی از بین برود.
４. ثبت و تحلیل همزمان داده ها:
نحوه انجام تست ضربه ای ترانسفورماتور تاثیر قابل توجهی در سلامت و عملکرد این سیستم دارد. در طول تمامی مراحل اعمال ضربه، دستگاه های ثبت کننده پیشرفته، به صورت هم زمان شکل موج دقیق ولتاژ اعمال شده و جریان عبوری از پایانه ترانسفورماتور را با رزولوشن بالا ذخیره می کنند. تحلیل کیفی و کمی این داده ها، هسته مرکزی تفسیر آزمون محسوب می شود.
５. تفسیر نتایج و تشخیص خرابی:
نحوه انجام تست ضربه ای ترانسفورماتور را به شرکت بزرگ طاها ترانس بسپارید. گذر موفقیت آمیز آزمون نه با مشاهده ظاهری، بلکه از طریق مقایسه ریاضی و گرافیکی دقیق شکل موج های جریان و ولتاژ ضربه های کامل با شکل موج ضربه مرجع تعیین می گرداند.
هر گونه انحراف واضح، افزایش ناگهانی، تغییر در فرکانس طبیعی یا ناپایداری در منحنی پاسخ، نشانه ای قطعی از وقوع یک شکست جزئی یا کامل در سیستم عایقی ترانسفورماتور در حین آزمون تلقی می گردد. در صورت عدم مشاهده چنین انحرافاتی، ترانسفورماتور تست را با موفقیت پشت سر گذاشته است.
بیشتر بخوانید
امواج ضربه ای چه شکلی هستند؟
در آخرین بخش از مقاله ی نحوه انجام تست ضربه ای ترانسفورماتور، درباره شکل موج های الکتریکی بحث می کنیم. امواج ضربها ی که در آزمایش ها و شرایط عملیاتی ترانسفورماتور مورد توجه قرار می گیرند، عموما به دو دسته اصلی با مشخصات کاملا متمایز صاعقه ای و کلید زنی تقسیم می شوند.
شکل استاندارد موج ضربه صاعقه ای که به طور گسترده در آزمون های نوعی مورد استفاده قرار می گیرد، با نماد 1.2/50 میکروثانیه شناخته می شود. این بدان معناست، که زمان افزایش ولتاژ از صفر تا حداکثر مقدار خود (زمان جلورونده) 1.2 میکروثانیه و زمان کاهش آن تا نصف مقدار پیک (زمان دم دنبه) 50 میکروثانیه است.
نحوه انجام تست ضربه ای ترانسفورماتور را جدی بگیرید. در مقابل، امواج ضربه کلیدزنی اغلب دارای زمان جلورونده ای در محدوده ده ها تا صد ها میکروثانیه و مدت زمان کلی طولانی تر هستند، که استرسی با گستردگی بیشتر و اغلب بر روی عایق بندی بین چرخ های سیم پیچ ها اعمال می کنند.
علاوه بر این در شرایط واقعی صاعقه، شاهد اشکال پیچیده تری مانند؛ موج برش خورده یا موج جلورونده بسیار تند باشیم، که هر کدام مکانیزم تخریب متفاوتی را در عایق تحریک می نمایند.
سخن آخر
در مقاله ی بالا درباره نحوه انجام تست ضربه ای ترانسفورماتور توضیح دادیم. تست ضربه ای، محک نهایی استحکام عایق ترانسفورماتور در برابر بلایای طبیعی و الکتریکی است.
موفقیت در این آزمون، سنگ بنای اطمینان به پایایی و ایمنی ترانسفورماتور در طول دهه ها خدمت در شبکه برق محسوب می شود. با مراجعه به وب سایت طاها ترانس در این باره با کارشناسانما گفت و گو نمایید.
سوالات متداول
１. آیا این تست به ترانسفورماتور آسیب می زند؟
خیر، این یک آزمون غیرمخرب است، که در سطح ولتاژ های از پیش تعیین شده و کنترل شده انجام می شود. هدف، آشکارسازی ضعف های پنهان ساختاری می باشد.
２. مبنای تشخیص خرابی در حین تست چیست؟
تشخیص نه بر اساس صدا یا جرقه، بلکه از طریق مقایسه ای دقیق و مبتنی بر داده صورت می گیرد. هر گونه ناهمخوانی در الگوی جریان اندازه گیریشده بین ضربه مرجع و ضربه اصلی، نشانه آشکار یک نقص داخلی تلقی می گردد.
３. آیا ترانسفورماتور های توزیع کوچک نیز این تست را انجام می دهند؟
این آزمون به عنوان یک تست نوع بر روی نمونه های اولیه طراحی انجام می پذیرد. برای نمونه های توزیع با سطوح ولتاژ پایین تر طبق استاندارد ها، تست های ساده تر ولی مرتبطی مانند؛ تست ولتاژ ضربه ای موج برش خورده جایگزین می شوند.
