در مقاله پیش رو درباره ساخت منبع تغذیه بدون ترانس صحبت می شود. منبع تغذیه بدون ترانسفورماتور، یک راهکار کارآمد و ساده برای تأمین ولتاژ و جریان مورد نیاز در مدارهای الکترونیکی است. این نوع منبع تغذیه با استفاده از دیود ها، خازن ها و رگولاتور ها، انرژی الکتریکی را از شبکه برق به ولتاژ و جریان مناسب تبدیل می کند.
مزایای اصلی این سیستم شامل؛ کاهش حجم و وزن، افزایش کارایی و کاهش هزینه ها است. همچنین، طراحی منبع تغذیه بدون ترانسفورماتور برق به دلیل سادگی مدار و اجزای مورد نیاز، برای بسیاری از پروژه های الکترونیکی مناسب است.
در ادامه به بررسی مراحل ساخت و نکات کلیدی این نوع منبع تغذیه می پردازیم، مقاله ما را از دست ندهید.
منبع تغذیه بدون ترانس چیست؟
در این بخش از مقاله ساخت منبع تغذیه بدون ترانس، به معرفی این دستگاه می پردازیم. منبع تغذیه بدون ترانسفورماتور، نوعی منبع تغذیه است، که برای تبدیل ولتاژ AC (جریان متناوب) به ولتاژ DC (جریان مستقیم) بدون استفاده از ترانسفورماتور طراحی شده است.
این گروه از منابع از اجزای الکترونیکی متعددی مانند؛ دیود ها، خازن ها و رگولاتور ها استفاده می کند، تا ولتاژ و جریان مورد نیاز را در اختیار دستگاه های مصرف کننده قرار دهند. لیست زیر، بیانگر ویژگی های منابع تعذیه بدون ترانس است؛
- حجم و وزن کم
- کارایی بالا
- ساده بودن طراحی
- کاهش هزینه
اصول کار منبع تغذیه بدون ترانس
در این بخش از مقاله ساخت منبع تغذیه بدون ترانس، درباره ساز و کار این دستگاه صحبت می کنیم. منبع تغذیه بدون ترانسفورماتور، با استفاده از اصول الکترونیکی خاصی کار می کند، تا ولتاژ AC (جریان متناوب) را به ولتاژ DC (جریان مستقیم) تبدیل گرداند. در زیر، وضعیت کاری این نوع منابع تغذیه را نشان می دهیم؛
１. ورودی AC:
منبع تغذیه بدون ترانسفورماتور به یک منبع AC متصل می شود، که از شبکه برق یا یک منبع دیگر باشد.
２. دیود ها (Rectification):
اولین مرحله در تبدیل AC به DC، استفاده از دیود ها برای تبدیل جریان متناوب به جریان مستقیم است. این سری قطعات به عنوان یک سوئیچ عمل می کنند و تنها اجازه عبور جریان در یک جهت را می دهند. این مرحله به نام “مستقیم سازی” (Rectification) شناخته می شود. معمولاً از یک پل دیودی (Bridge Rectifier) برای این کار استفاده می نمایند.
３. فیلتر کردن (Filtering):
مقاله ساخت منبع تغذیه بدون ترانس، عملکرد این محصول را به تصویر می کشد. پس از مستقیماً سازی، ولتاژ خروجی هنوز دارای نوساناتی است، که به آن “ولتاژ پالس” می گویند. برای صاف کردن این نوسانات و تبدیل آن به یک ولتاژ DC یکنواخت، از خازن ها کمک می گیرند. خازن ها انرژی را ذخیره کرده و نوسانات را کاهش می دهند.
４. رگولاسیون (Regulation):
برای تأمین ولتاژ ثابت و مناسب، از رگولاتور های ولتاژ استفاده می شود. این سری تجهیزات می توانند ولتاژ خروجی را در محدوده مشخصی ثابت نگه دارند، حتی اگر ولتاژ ورودی یا بار تغییر می کند.
５. خروجی DC:
در نهایت، ولتاژ DC یکنواخت و تنظیم شده از منبع تغذیه بدون ترانسفورماتور به بار (مدار یا دستگاه) ارسال می گردد.
مقاله ساخت منبع تغذیه بدون ترانس، گسترده و کاربردی است. این اصول کار باعث می شود، که منبع تغذیه بدون ترانسفورماتور برای کاربرد های خاص و بار های با توان پایین مناسب باشد.
اجزای اصلی منبع تغذیه بدون ترانس
مقاله ساخت منبع تغذیه بدون ترانس، اطلاعات مفیدی درباره اجزای و ساختمان این دستگاه ارائه می دهد. منبع تغذیه بدون ترانسفورماتور از چندین جزء اصلی تشکیل شده است، که هر یک نقش مهمی در تبدیل ولتاژ AC به DC و تأمین انرژی مورد نیاز دارند. از جمله آن ها عبارتند از؛
１. دیود ها:
دیود ها به عنوان سوئیچ های یک طرفه عمل می کنند و جریان AC را به DC تبدیل می نمایند. معمولاً از یک پل دیودی (Bridge Rectifier) برای این کار استفاده می شود، که شامل چهار دیود است.
２. خازن ها:
خازن ها برای صاف کردن ولتاژ DC خروجی استفاده می شوند. آن ها انرژی را ذخیره کرده و نوسانات ولتاژ را کاهش می دهند، تا ولتاژ یکنواخت تری به بار ارائه گردد.
３. رگولاتور ولتاژ:
مقاله ساخت منبع تغذیه بدون ترانس، به بررسی ساختار فیزیکی این ماشین می پردازد. رگولاتور های ولتاژ برای حفظ ولتاژ خروجی در محدوده مشخص و ثابت کاربرد دارند. این اجزا می توانند به صورت خطی یا سوئیچینگ باشند و به تنظیم ولتاژ خروجی کمک نمایند.
４. مقاومت ها:
مقاومت ها برای محدود کردن جریان یا تقسیم ولتاژ در مدار تعبیه شده اند. آن ها می توانند به تنظیم ولتاژ و جریان در مدار کمک کنند.
５. فیلتر ها:
فیلتر ها (معمولاً خازنی) برای حذف نویز و نوسانات اضافی از ولتاژ DC خروجی استفاده می شوند. آن ها شامل مجموعه ای از خازن های اضافی یا مدار های LC می باشند.
６. سلف ها (در صورت نیاز):
سلف ها جهت کاهش نوسانات و بهبود کیفیت ولتاژ DC در برخی طراحی ها به کار می روند.
７. مدار های حفاظتی:
مقاله ساخت منبع تغذیه بدون ترانس، درباره صفر تا صد طراحی و ساخت این دستگاه توضیح می دهد. مدار های حفاظتی مانند؛ فیوز ها یا دیود های نیز برای جلوگیری از آسیب به اجزا در صورت بروز اضافه بار یا ولتاژ بالا استفاده می شوند.

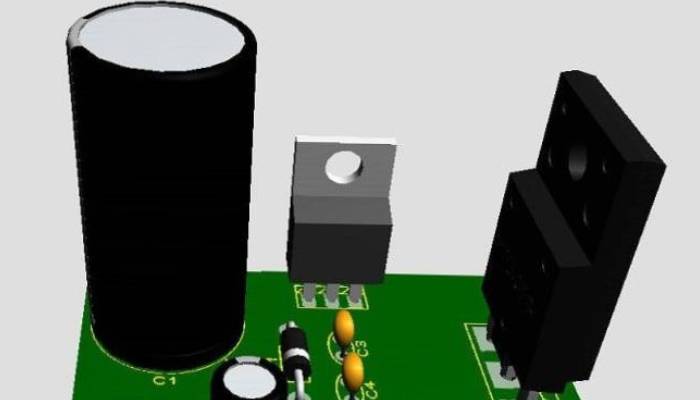

نحوه طراحی و ساخت منبع تغذیه بدون ترانس
مقاله ساخت منبع تغذیه بدون ترانس، یک مرجع برای کسب اطلاعات درباره شرایط تولید این دستگاه است. طراحی و ساخت این گونه از منابع در چند مرحله انجام می شود. موارد زیر، مراحل ساخت این وسیله را نشان می دهد؛
１. تعیین مشخصات فنی:
- ولتاژ و جریان خروجی: ابتدا باید ولتاژ و جریان مورد نیاز برای بار مشخص می شود.
- نوع بار: نوع بار (مثلاً بار مقاومتی، بار سوییچینگ و…) مشخص می گردد، تا طراحی مناسب صورت گیرد.
２. انتخاب اجزا:
- دیود ها: دیود های مناسب با توجه به ولتاژ و جریان مورد نیاز انتخاب می شود. معمولاً از پل دیودی در این مرحله کمک می گیرند.
- خازن ها: انتخاب خازن های مناسب برای فیلتر کردن ولتاژ DC ضروری است. ظرفیت خازن باید به گونه ای انتخاب شود، که نوسانات ولتاژ را به حداقل برساند.
- رگولاتور ولتاژ: مقاله ساخت منبع تغذیه بدون ترانس، درباره جزئیات تولید این وسیله توضیح می دهد. انتخاب رگولاتور ولتاژ مناسب برای حفظ ولتاژ خروجی در محدوده مشخص.
- مقاومت ها و سلف ها: در صورت نیاز، انتخاب مقاومت ها و سلف ها برای تنظیم جریان و ولتاژ.
３. طراحی مدار:
- نقشه مدار: طراحی نقشه مدار با استفاده از نرم افزار های طراحی الکترونیکی (مانند Eagle یا KiCAD) یا به صورت دستی.
- چیدمان اجزا: چیدمان اجزا بر روی بورد PCB یا در یک محفظه مناسب.
４. ساخت مدار:
- لحیم کاری اجزا: اجزا را بر روی بورد PCB لحیم کنید. اتصالات باید به درستی انجام شود.
بررسی اتصالات: مقاله ساخت منبع تغذیه بدون ترانس، این دستگاه را از نظر تکنولوژی ساخت بررسی می کند. پس از لحیم کاری، اتصالات را بررسی نمایید، تا از عدم وجود اتصالات کوتاه یا اشتباه اطمینان حاصل شود.
５. تست و عیب یابی:
- تست اولیه: منبع تغذیه را به منبع AC متصل کنید و ولتاژ خروجی را اندازه گیری گردانید.
- بررسی عملکرد: عملکرد منبع تغذیه را تحت بارهای مختلف بررسی نمایید. ولتاژ خروجی باید در محدوده مشخص باقی بماند.
- عیب یابی: در صورت وجود مشکلات، عیب یابی کنید و اجزا را بررسی نمایید.
６. نصب و استفاده:
- نصب در مدار: پس از اطمینان از عملکرد صحیح، منبع تغذیه را در مدار مورد نظر نصب کنید.
- نظارت بر عملکرد: مبحث ساخت منبع تغذیه بدون ترانس، جامع و گسترده است. عملکرد منبع تغذیه را در طول زمان نظارت کرده و در صورت نیاز تنظیمات لازم را انجام دهید.
سخن آخر
ساخت منبع تغذیه بدون ترانسفورماتور یک راهکار کارآمد و اقتصادی برای تأمین ولتاژ و جریان DC است. مجموعه طاها ترانس، انواع این دستگاه را به صورت اینترنتی عرضه می کند. با مراجعه به وب سایت فروش ما، می توانید در ساعات کاری با کارشناسان فروش در ارتباط باشید.
