روش های مختلف خنک کننده ترانسفورماتورهای قدرت، هر یک مزایا و معایب خاص خود را دارد. انتخاب سیستم خنک کاری مناسب، نقشی محوری در عملکرد، عمر مفید و بازدهی ترانسفورماتور های قدرت ایفا می کند. روش های رایج شامل؛ خنک کاری طبیعی با هوا (AN)، خنک کاری اجباری با هوا (AF)، خنک کاری طبیعی با روغن (ONAN) و خنک کاری اجباری با روغن و هوا (ONAF/ОFAF) هستند.
مشاهده محصولات
خنککاری طبیعی، با وجود سادگی و هزینه نگهداری پایین، در دفع حرارت توان محدودی داشته و برای توان های پایین مناسب است. در مقابل، روش های اجباری با افزایش قابل توجه ظرفیت انتقال حرارت، امکان بارگذاری بیشتر را فراهم می آورند، اما پیچیدگی تجهیزات، مصرف انرژی اضافی و هزینه های تعمیر و نگهداری بالاتری را به سیستم تحمیل می کنند.
در ادامه درباره نقاط ضعف و قوت هر یک از این روش ها صحبت می شود، مقاله ی ما را از دست ندهید.

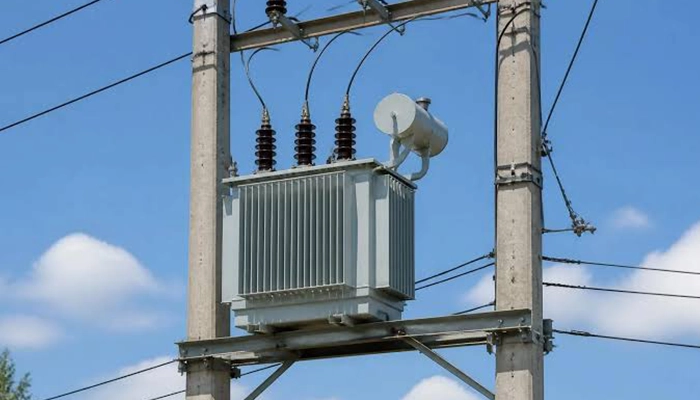

روش های مختلف خنک کننده ترانسفورماتورهای قدرت
آگاهی از روش های مختلف خنک کننده ترانسفورماتورهای قدرت در بهینه سازی قدرت این دستگاه به شما کمک می گرداند. ترانسفورماتور های قدرت در حین کار، تلفات انرژی به شکل گرما تولید می کنند، در صورت عدم دفع به موقع، دمای داخلی را افزایش داده، عایق ها را تخریب و عمر مفید دستگاه را به شدت کاهش می دهد.
سیستم خنک کاری، وظیفه انتقال این حرارت از هسته و سیم پیچ ها به محیط بیرون را بر عهده دارد. انتخاب نوع خنک کاری بر اساس ظرفیت ترانسفورماتور، شرایط محیطی، هزینه های سرمایه گذاری و نگهداری و الزامات بهره برداری انجام می شود. از جمله روش های آن عبارتند از؛
- روغن طبیعی – هوای طبیعی
- روغن طبیعی – هوای اجباری
- روغن اجباری – هوای طبیعی
- روغن اجباری – هوای اجباری
- روغن اجباری با هدایت جهت دار – هوای اجباری
- روغن اجباری – آب اجباری
- روغن اجباری با هدایت جهت دار – آب اجباری
- هوای طبیعی – مخصوص ترانسفورماتور های خشک
- هوای اجباری – مخصوص ترانسفورماتور های خشک

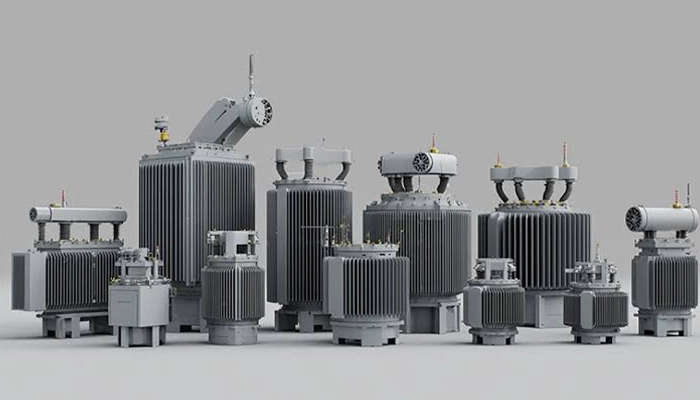

مزایای روش های مختلف خنک کننده ترانسفورماتورهای قدرت
هر یک از روش های مختلف خنک کننده ترانسفورماتورهای قدرت، نقاط قوت خاص خود را دارد. یک سیستم خنک کاری ترانسفورماتور، نقشی حیاتی در تضمین عملکرد پایدار و افزایش طول عمر این تجهیزات گران قیمت ایفا می کند.
انتخاب روش مناسب، مستقیما بر راندمان، ظرفیت بارپذیری، هزینه های عملیاتی و نگهداری و همچنین قابلیت اطمینان شبکه تاثیر می گذارد. هر روش خنککاری با توجه به ساز و کار انتقال حرارت (طبیعی یا اجباری) و سیال مورد استفاده (هوا، روغن یا آب)، مجموعه ای از مزایای منحصر به فرد را ارائه می دهد. موارد زیر مزایای هر یک از این راهکار ها را به تصویر می کشد؛
– روغن طبیعی – هوای طبیعی
این روش کاملا غیرفعال بوده و هیچ گونه تجهیزات متحرکی ندارد. از این رو، هزینه سرمایه گذاری اولیه بسیار پایین، تعمیر و نگهداری تقریبا صفر و قابلیت اطمینان بالایی دارد. عدم وجود فن یا پمپ، صدای عملیاتی را به حداقل رسانده و آن را برای مناطق مسکونی مناسب می سازد. همچنین، مصرف انرژی کمکی صفر بوده و ریسک خرابی ناشی از؛ تجهیزات جانبی کاملا منتفی می شود.
– روغن طبیعی – هوای اجباری
با بررسی روش های مختلف خنک کننده ترانسفورماتورهای قدرت، از تکنیک مناسب برای زدودن گرمای اضافی دستگاه استفاده کنید. با افزودن فن های خنک کننده، ظرفیت انتقال حرارت به طور قابل توجهی افزایش می یابد و اجازه می دهد، ترانسفورماتور تا حدود ۳۰٪ بیش از ظرفیت نامی خود بارگذاری شود. این روش، انعطاف پذیری عملیاتی بالایی داشته و در شرایط اضطراری یا پیک بار، امکان تامین توان بیشتر را فراهم می کند.
بیشتر بخوانید:
– روغن اجباری – هوای طبیعی
آشنایی از روش های مختلف خنک کننده ترانسفورماتورهای قدرت، از الزامات اصلی جهت کار در بخش ساخت و تعمیر ترانسفورماتور می باشد. گردش اجباری روغن توسط پمپ، سرعت انتقال حرارت از هسته و سیم پیچ ها به سطح رادیاتور ها را به شدت افزایش می دهد. این ویژگی باعث کاهش اختلاف دمای بین نقاط مختلف ترانسفورماتور شده و توزیع یکنواخت دما را به همراه دارد.
– روغن اجباری – هوای اجباری
ترکیب پمپ روغن و فن های قدرتمند، بالاترین راندمان خنک کاری را در میان روش های هوا-روغن فراهم می آورد. این سیستم، ظرفیت اسمی ترانسفورماتور را تا ۵۰٪ افزایش داده و امکان طراحی سیستم های با توان بالا در ابعاد فشرده تر را میسر می سازد.
– روغن اجباری با هدایت جهتدار – هوای اجباری
روغن اجباری با هدایت جهت دار- هوای اجباری، یکی از روش های مختلف خنک کننده ترانسفورماتورهای قدرت به شمار می رود. با هدایت جریان روغن به صورت هدفمند از میان سیم پیچ ها و هسته، حرارت در همان محل تولید، جذب و دفع می شود.
این روش، رکورد بالاترین ضریب انتقال حرارت را داشته و امکان افزایش ظرفیت تا ۱۰۰٪ را فراهم می آورد. حذف نقاط داغ داخلی، عمر عایق ها را به حداکثر رسانده و آن را برای ترانسفورماتور های بسیار بزرگ و فوق پرفشار ایده آل می سازد.
– روغن اجباری – آب اجباری
استفاده از آب به عنوان سیال ثانویه، به دلیل ظرفیت حرارتی بالای آب، حجم رادیاتور ها و فضای نصب را به شدت کاهش می دهد. این رویکرد برتر برای نیروگاه ها و پست های زیرزمینی یا فضا های محدود که تهویه هوا با مشکل مواجه است، بسیار کارآمد است. راندمان خنک کاری بسیار بالا بوده و امکان طراحی سیستم هایی با چگالی توان بالا را فراهم می سازد.
– روغن اجباری با هدایت جهت دار – آب اجباری
با آگاهی از روش های مختلف خنک کننده ترانسفورماتورهای قدرت، میزان هزینه های تعمیر و سرویس دوره ای تجهیزات خود را بسنجید. روغن اجباری با هدایت جهت دار- آب اجباری، پیشرفته ترین و کارآمدترین سیستم خنک کاری محسوب می شود.
ترکیب هدایت جهت دار روغن با خنک کاری آبی، بیشترین میزان دفع حرارت را در کمترین فضا ممکن میسر می سازد. برای ترانسفورماتور های با توان بیش از ۵۰۰ مگاولت آمپر که در محیط های دریایی یا صنایع سنگین نصب می شوند، انتخابی ایده آل خواهد بود.
– هوای طبیعی – ترانسفورماتور خشک
سادگی مطلق، عدم استفاده از روغن و در نتیجه حذف کامل خطر نشت، آتش سوزی و آلودگی محیط زیست، از مهم ترین مزایای این روش است. نصب در مکان های با الزامات ایمنی بالا مانند؛ بیمارستان ها و ساختمان های بلند به راحتی امکان پذیر بوده و هزینه نگهداری آن تقریبا صفر می باشد.
– هوای اجباری – ترانسفورماتور خشک
هر یک از روش های مختلف خنک کننده ترانسفورماتورهای قدرت، ساز و کار خاص خود را دارد. با افزودن فن های خنک کننده به ترانسفورماتوره ای خشک، ظرفیت بارگذاری آن ها به میزان ۲۰ تا ۳۰٪ افزایش می یابد. این انعطاف پذیری، امکان پاسخگویی به نوسانات بار را بدون نیاز به تعویض دستگاه فراهم می کند.

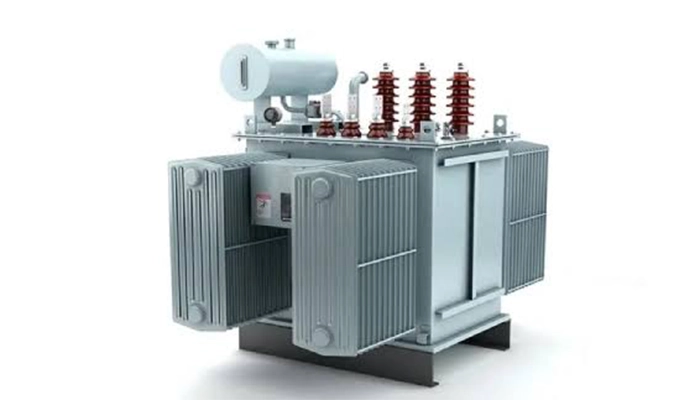

معایب روش های مختلف خنک کننده ترانسفورماتورهای قدرت
علیرغم مزایای متعدد، هر یک از روش های مختلف خنک کننده ترانسفورماتورهای قدرت دارای محدودیت ها و چالش های خاص خود است، که بر هزینه ها، پیچیدگی عملیاتی و قابلیت اطمینان تاثیر می گذارد. در جدول زیر به بررسی نقاط ضعف هر تکنیک می پردازیم؛
| روش خنک کننده ترانسفورماتور قدرت | معایب |
| روغن طبیعی – هوای طبیعی | – ظرفیت دفع حرارت محدود – ابعاد بزرگ رادیاتور و فضای نصب زیاد – حساس به گرما – عدم بارگذاری اضافی
|
| روغن طبیعی – هوای اجباری | – مصرف انرژی الکتریکی بالا – صدای بلند فن ها – عدم تعویض به موقع فن، خطر داغی بیش از حد به دنبال دارد.
|
| روغن طبیعی – هوای اجباری | – هزینه سرمایه گذاری اولیه بالا و نیاز به تعمیر و نگهداری دوره ای – پیچیدگی سیستم
|
| روغن اجباری – هوای اجباری | – به علت ترکیب پمپ و فن، هزینه سرمایه گذاری و نگهداری بالا است. – مصرف انرژی ترکیبی قابل توجه – صدای عملیاتی بسیار بالا
|
| روغن اجباری با هدایت جهت دار – هوای اجباری | – هزینه ساخت و تعمیرات بالا – خطا در هدایت جریان باعث ایجاد نقاط داغ جدبد می شود. – هزینه تجهیزات جانبی و مصرف انرژی بالا
|
| روغن اجباری – آب اجباری | – نیاز به تامین آب باکیفیت و تصفیه خانه – خطر نشتی آب به داخل روفن و خوردگی مبدل حرارتی – با قطع آب، سیستم خنک کاری از کار می افتد.
|
| روغن اجباری با هدایت جهت دار – آب اجباری | – پر هزینه و پیچیده تر روش – وابستگی شدید به سیستم تامین آب و تصفیه خانه – تعمیرات زمان بر و گران قیمت
|
سخن آخر
در مقاله ی بالا درباره روش های مختلف خنک کننده ترانسفورماتورهای قدرت، صحبت کردیم. اگر اطلاعی از شیوه ی خنک کاری انواع ترانسفورماتور ها ندارید، با کار شناسان ما در طاها ترانس گفت و گو کنید. این مجموعه در جهت خرید ترانس نیز همراه و همیار شما می باشد.
