بوشینگ ترانسفورماتور یک عنصر کلیدی در طراحی و عملکرد ترانسفورماتورها است که به عنوان نقطه اتصال بین سیم پیچ های داخلی و سیستم های خارجی عمل می کند. این بوشینگ ها معمولاً از مواد عایق الکتریکی مانند سرامیک یا کامپوزیت ساخته می شوند و وظیفه آن ها جلوگیری از نشت جریان و حفظ ایمنی سیستم است.
آن ها باید توانایی تحمل ولتاژهای بالا و شرایط محیطی مختلف را داشته باشند. همچنین، آن ها به انتقال ولتاژ از ترانسفورماتور به شبکه توزیع کمک می کنند. طراحی و کیفیت بوش ها تأثیر زیادی بر روی عملکرد و ایمنی کلی ترانسفورماتور دارد. اگر خواهان کسب اطلاعات کافی در خصوص این محصول هستید، این مقاله را از دست ندهید.
معرفی بوشینگ ترانسفورماتور
بوشینگ ترانسفورماتور به عنوان یکی از مهم ترین قطعات در طراحی و عملکرد ترانسفورماتورها بکار می رود. بدش ها در حقیقت نقطه اتصال بین سیم پیچ های داخلی و سیستم های خارجی هستند. این عنصر به طور خاص برای انتقال ولتاژ از داخل ترانسفورماتور به خارج و به شبکه توزیع طراحی شده است.
بوشینگ ها معمولاً از مواد عایق الکتریکی مانند سرامیک، شیشه یا کامپوزیت ساخته می شوند که توانایی تحمل ولتاژهای بالا و شرایط محیطی مختلف را دارند. طراحی مناسب بوشینگ ها به جلوگیری از نشت جریان و حفظ ایمنی سیستم کمک می کند و از بروز خطرات ناشی از اتصالات کوتاه جلوگیری می کند.
بوشینگ ترانسفورماتور در انواع مختلفی طراحی و تولید می شوند، از جمله بوشینگ های روغنی و خشک. نمونه های روغنی معمولاً در ترانسفورماتورهای بزرگ و با ولتاژ بالا استفاده می شوند و به دلیل وجود روغن عایق، توانایی تحمل ولتاژهای بسیار بالا را دارند.
در مقابل، بوشینگ های خشک بیشتر در ترانسفورماتورهای کوچک و در شرایطی که نیاز به عایق کاری کمتری وجود دارد، استفاده می شوند. انتخاب نوع بوشینگ بستگی به شرایط عملیاتی، ولتاژ و نوع ترانسفورماتور دارد و می تواند تأثیر زیادی بر روی عملکرد کلی سیستم داشته باشد.
علاوه بر عملکرد عایق، بوشینگ ترانسفورماتور باید به گونه ای طراحی شود که بتواند در برابر شرایط محیطی مختلف، از جمله رطوبت، دما و آلودگی، مقاومت کند. همچنین، باید قابلیت تعمیر و نگهداری آسانی داشته باشند تا در صورت بروز مشکلات، بتوان به راحتی آن ها را بررسی و تعمیر نمود.
در نهایت، کیفیت و طراحی بوش ها تأثیر مستقیمی بر روی عمر مفید ترانسفورماتور و عملکرد کلی سیستم برق رسانی دارد. به همین دلیل، توجه به انتخاب و نصب صحیح آن ها در فرآیند طراحی و بهره برداری از ترانسفورماتورها بسیار حائز اهمیت است.
وی کی پدیا گفته ؛ بوشینگ Bushing یک نوع مقره برای عایق کاری هادی های داخل ترانسفورماتور با بیرون مخزن ترانسفورماتور است. این وسیله از استوانه ضخیم عایق تهیه شده است که در داخل آن هادی عبور می‌کند. به صورت کلی جنس آن از چینی یا پرسلان است.
مقاله پیشنهادی: ساخت ترانس 220 به 12 ولت

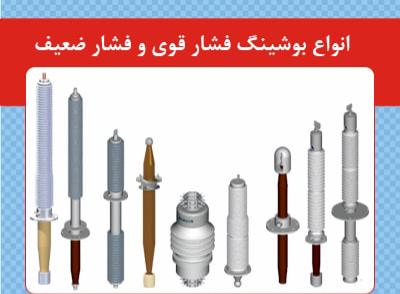

ویژگی های مهم بوشینگ ترانسفورماتور
بوشینگ ترانسفورماتور به عنوان یک عنصر کلیدی در سیستم های برق رسانی، ویژگی های مهمی دارد که تأثیر زیادی بر عملکرد و ایمنی ترانسفورماتور می گذارد. به موارد زیر توجه نمایید؛
- عایق الکتریکی قوی: یکی از ویژگی های اصلی این قطعه، توانایی آن در ارائه عایق الکتریکی قوی است. چرا که معمولاً از مواد عایق مانند سرامیک، شیشه یا کامپوزیت ساخته می شوند که می توانند ولتاژهای بالا را تحمل نمایند. این ویژگی به جلوگیری از نشت جریان و اتصالات کوتاه کمک می کند و ایمنی سیستم را افزایش می دهد. عایق قوی همچنین به کاهش تلفات انرژی و بهبود کیفیت توان در شبکه های برق کمک خواهد کرد.
- مقاومت در برابر شرایط محیطی: بوشینگ ترانسفورماتور باید در برابر شرایط محیطی مختلف، از جمله رطوبت، دما و آلودگی، مقاوم باشند. این ویژگی به ویژه در مناطق با آب و هوای نامساعد یا در محیط های صنعتی که آلودگی های شیمیایی وجود دارد، اهمیت دارد. طراحی مناسب این قطعات به آن ها این امکان را می دهد که در شرایط سخت محیطی عملکرد خود را حفظ کنند و از بروز مشکلات ناشی از آسیب های محیطی جلوگیری نمایند.
- قابلیت تحمل حرارت: بوشینگ ترانسفورماتور باید توانایی تحمل حرارت ناشی از عملکرد ترانسفورماتور را داشته باشند. در حین کار، ترانسفورماتورها حرارت تولید می کنند و بوش ها باید بتوانند در دماهای بالا عملکرد خود را حفظ کنند.
این ویژگی به ویژه در ترانسفورماتورهای بزرگ و با ولتاژ بالا که حرارت بیشتری تولید می کنند، اهمیت دارد. انتخاب مواد مناسب برای بوشینگ ها می تواند به افزایش عمر مفید آن ها و بهبود عملکرد کلی ترانسفورماتور کمک کند.
- طراحی و ساختار مناسب: طراحی بوشینگ ها باید به گونه ای باشد، تا به راحتی نصب و نگهداری شوند. این قطعات باید قابلیت تعمیر و تعویض آسانی داشته باشند تا در صورت بروز مشکلات، بتوان به راحتی به آن ها دسترسی پیدا کرد.
همچنین، طراحی مناسب آن ها باید به گونه ای باشد که از بروز مشکلات ناشی از ارتعاشات و ضربات مکانیکی جلوگیری کند. این ویژگی به افزایش ایمنی و پایداری سیستم کمک می کند.
- قابلیت اطمینان و ایمنی: بوشینگ ترانسفورماتور باید به گونه ای طراحی گردد، که شاهد قابلیت اطمینان بالایی برای آنان باشیم و در برابر خطاهای الکتریکی مقاوم باشد. این ویژگی به ویژه در شبکه های بزرگ و پیچیده که شامل تجهیزات حساس هستند، اهمیت دارد.
بوشینگ های با کیفیت بالا می توانند به کاهش خطرات ناشی از اتصالات کوتاه و نشت جریان کمک کنند و به این ترتیب، ایمنی کلی سیستم برق رسانی را افزایش دهند. در نهایت، توجه به این ویژگی ها در طراحی و انتخاب بوش ها به بهبود عملکرد و ایمنی ترانسفورماتور کمک می کند.
مقاله پیشنهادی: تعریف جریان ، مقاومت و ولتاژ

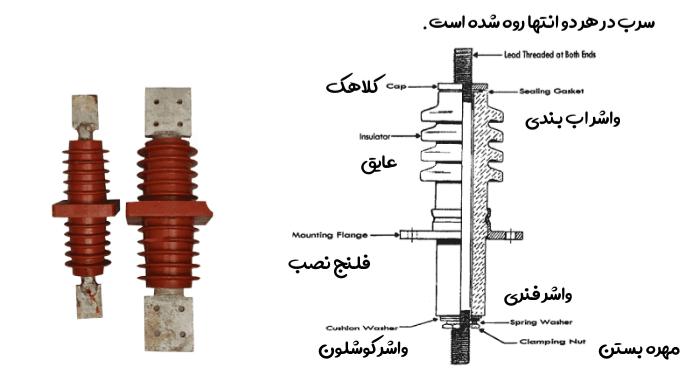

انواع بوشینگ ترانسفورماتور
همان طور که اشاره کردیم، بوشینگ ترانسفورماتور در نمونه های مختلفی تولید و عرضه می گردد، که به شرح زیر هستند؛
- بوشینگ نوع حجیم: این نوع قطعات معمولاً از مواد عایق بزرگ و سنگین ساخته می شوند و برای تحمل ولتاژهای بالا طراحی شده اند. آن ها به دلیل ساختار محکم و عایق قوی، در ترانسفورماتورهای بزرگ و با ولتاژ بالا استفاده می شوند و می توانند در برابر شرایط محیطی سخت مقاومت کنند.
- بوشینگ های کندانسور: این محصولات به عنوان عایق و همچنین به عنوان یک عنصر اندازه گیری برای کنترل ولتاژ و جریان در سیستم های برق عمل می نمایند. آن ها معمولاً شامل یک کندانسور داخلی هستند که به اندازه گیری ولتاژ کمک می کند و می توانند به بهبود کیفیت توان در شبکه های برق کمک کنند.
- بوش هوا به هوا: این مدل بوشینگ ترانسفورماتور به عنوان عایق بین دو محیط هوایی عمل می نماید و معمولاً در ترانسفورماتورهای کوچک و در شرایطی که نیاز به عایق کاری کمتری وجود دارد، استفاده می شود. آن ها به دلیل سادگی طراحی و هزینه پایین، در کاربردهای عمومی و غیرحرفه ای رایج هستند.
- بوش هوا به روغن: این بوشینگ ها به عنوان یک عایق بین محیط هوایی و روغن عایق در ترانسفورماتورهای بزرگ عمل می کنند. آن ها معمولاً در ترانسفورماتورهای با ولتاژ بالا بکار می روند و به دلیل وجود روغن، توانایی تحمل ولتاژهای بسیار بالا را دارند.
- بوشینگ های عایق هوا: این نمونه از بوشینگ ترانسفورماتور با مواد عایق سبک و مقاوم ساخته می شوند و به عنوان عایق در سیستم های برق بکار می روند. آن ها معمولاً در شرایطی که نیاز به عایق کاری کمتری وجود دارد، استفاده خواهند شد و به دلیل وزن سبک و هزینه پایین، در کاربردهای عمومی رایج هستند.
- بوشینگ های عایق شده یا پر شده با روغن: این بوشینگ ها با روغن عایق پر شده اند و به عنوان عایق الکتریکی عمل می کنند. وجود روغن به کاهش تلفات حرارتی و بهبود عملکرد عایق کمک می نماید. این نمونه معمولاً در ترانسفورماتورهای بزرگ و با ولتاژ بالا استفاده خواهد شد.
- بوشینگ های عایق کاغذ آغشته به روغن: بوشینگ ترانسفورماتور از کاغذ عایق آغشته به روغن ساخته شده است و به عنوان عایق الکتریکی عمل می کند. این محصولات به دلیل ترکیب کاغذ و روغن، توانایی تحمل ولتاژهای بالا و شرایط محیطی سخت را دارند و معمولاً در ترانسفورماتورهای بزرگ بکار می روند.
- بوشینگهای عایق شده با رزین: این نمونه از بوشینگ ترانسفورماتور را با مواد رزینی می سازند، که به عنوان عایق الکتریکی عمل می نماید. آن ها به دلیل مقاومت بالا در برابر رطوبت و شرایط محیطی، در کاربردهای صنعتی و ترانسفورماتورهای با ولتاژ بالا بکار می روند و به افزایش ایمنی و پایداری سیستم کمک می کنند.
- بوشینگ های عایق گاز: در این بوشینگ ها از گاز به عنوان عایق استفاده خواهد شد و معمولاً در سیستم های با ولتاژ بالا و در شرایطی که نیاز به عایق کاری قوی وجود دارد، به کار می روند. این نوع محصولات به دلیل ویژگی های عایق گاز، در برابر شرایط سخت محیطی و نوسانات ولتاژ مقاومت می کنند.
مقاله پیشنهادی: روش های تبدیل تک فاز به سه فاز
کلام آخر
بوشینگ ترانسفورماتور یک عنصر کلیدی در طراحی و عملکرد ترانس هاست، که وظیفه انتقال انرژی الکتریکی از داخل ترانسفورماتور به خارج را بر عهده دارد. این قطعه معمولاً از عایق های الکتریکی ساخته می شود و به گونه ای طراحی شده است که از نفوذ رطوبت و آلودگی به داخل ترانس جلوگیری کند.
این محصولات می توانند به صورت روغنی یا خشک باشند و بسته به نوع ترانسفورماتور و شرایط محیطی انتخاب می گردند.
عملکرد صحیح بوش ها برای حفظ ایمنی و کارایی ترانسفورماتور بسیار حیاتی است و نقص در آن ها می تواند منجر به خرابی و تلفات انرژی شود. در مجموعه طاها ترانس شاهد بهترین بکار بردن بهترین بوش ها در دستگاه ها هستیم.
نصب بوشینگ خازنی 138کیلوولت بر روی برجک بوشینگ ترانسفورماتور قدرت به ظرفیت 7.5 مگاولت آمپر
