می توان اینطور گفت که تابلو برق یک محفظه فلزی یا غیرفلزی است که همه فیوزها ، کلیدهای حفاظتی ، قطع کننده ها ، تجهیزات کنترلی و سیم کشی در آن قرار می گیرد . تابلو برق دارای دو مدل روکار و توکار در ساختمان ها و مراکز صنعتی می باشد که به همین منظور ما در این مقاله به بررسی تابلو برق چیست و کاربرد آن می پردازیم.
تابلو برق چیست؟
در مورد موضوع تابلو برق چیست و کاربرد آن می توان گفت که امروزه دستگاه های الکترونیکی در بسیاری از مراکز ، کارخانجات ، فروشگاه ها ، بیمارستان ها باعث شده است که از تابلو برق به عنوان محافظ از تجهیزات برقی استفاده کرد و اغلب از وسایل الکترونیکی در برابر نوسانات جریان برق ، افزایش یا کاهش ولتاژ ، شوک های الکتریکی محافظت می کند.

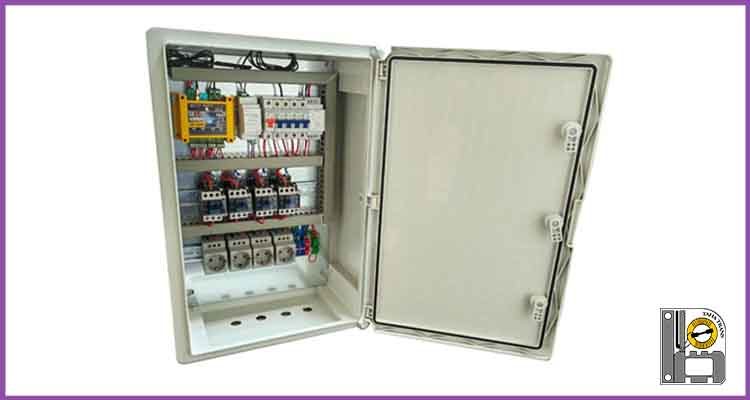

انواع تابلو برق از نظر کاربرد
در مورد تابلو برق چیست و کاربرد آن باید به انواع آن هم اشاره کرد و در اصل می توان گفت که تابلو LV یا فشار ضعیف به دسته های مختلفی تقسیم می شود : تابلوهای اصلی ، تابلوهای کنترلی ، تابلوهای کشویی ، تابلو نیمه اصلی ، تابلوهای DB ، تابلوهای زیردستی می باشد.
تابلو برق اصلی
این نوع تابلو برق برای پست برق استفاده می شود و به قسمتی از ترانس متصل و فشار آن کمتر است و به صورت یک ورودی یا دو ورودی و کوپلینگ طراحی و ساخته می شود.
تابلو برق کنترلی یا PLC
در مورد تابلو برق چیست و کاربرد آن می توان گفت که یکی از انواع تابلو برق تابلو برق کنترلی است که این تابلوها با استفاده از تجهیزات مختلف وضعیت سیستم را نشان می دهد و تنظیماتی که بر روی آن نصب شده را به سیستم منتقل می کند . این تابلوها به صورت اتوماتیک یا نیمه اتوماتیک طراحی می شود و در اکثر سیستم های کارخانجات فولاد ، شیشه سازی ، شرکت های نفتی که بسیار حساس هستند و باید در حال کنترل باشند این تابلوها کاربرد دارد . از مزایای دیگر این تابلوها کم کردن حجم قطعات الکتریکی و مکانیکی ، آسان بودن عیب یابی ، نگهداری و ردیابی ایرادات موجود در یک سیستم می باشد. قبل از آنکه به ادامه متن بپردازید می توانید درباره تست تابلو برق نیز مطالعه داشته باشید.
تابلو برق کشویی
از مزایای تابلو برق کشویی این است که تعداد فیوزهای زیاد را که دارای مدارات کنترل حجم هستند را در یک سلول قرار می دهد و نگهداری و تعمیر آنها بسیار آسان و فیوز را می توان از سلول خارج کرد و فیوز رزرو را داخل سلول قرار داد.
تابلوهای DB
این تابلوهای برق برای روشنایی دفاتر اداری کاربرد دارد و در دیوار طراحی می شود و فضای کمتری را اشغال می کند . ورودی و خروجی این تابلوها با کلید مینیاتوری یا MCB می باشد.
تابلوهای زیردستی یا ساب مین
در مورد اینکه تابلو برق چیست و کاربرد آن باید به تابلوهای زیردستی هم اشاره کرد که این تابلوها از فیوزهای تابلو اصلی تغذیه می شود و کار آن توزیع انرژی به قسمت های مختلف است . ورود و خروج این سیستم توسط کلیدهای کمپلت است و حفاظت فیوزها توسط یک مکانیزم داخلی انجام می شود.
تابلو برق نیمه اصلی
این نوع تابلو برق زیر مجموعه تابلو برق اصلی است و از آن تغذیه می کند و برای برق یک ساختمان کاربرد دارد.
تابلو برق فرعی
این نوع تابلو برق برای سیستم توزیع برق قسمتی از ساختمان مانند موتورخانه ، روشنایی و غیره کاربرد دارد.
کاربردهای تابلو برق
در مورد موضوع تابلو برق چیست و کاربرد آن می توان به توزیع مناسب توان در مدارهایی که مصرف کننده است اشاره کرد و همچنین اصلاح ضریب توان ، جلوگیری از انتقال شوک های الکتریکی ، محافظت از وسایل برقی در مقابل عوامل محیطی مانند باد و باران و برف و جلوگیری از نشتی جریان اشاره کرد.
اگر بدنبال اطلاعات کافی در خصوص انواع ترانس ها از لحاظ کارکرد و کاربرد هستید به مقاله مربوطه مراجعه نمایید.
وب سایت Squareone در خصوص تابلو برق ها سوال و پاسخ جالبی منتشر کرده ؛
در تابلو برق چه چیزی وجود دارد؟
در داخل تابلوی برق، یک مدارشکن اصلی پیدا خواهید کرد که برق کل خانه را کنترل می کند. همچنین می‌توانید قطع کننده‌های جداگانه‌ای را ببینید که هر کدام مسئول تامین برق قسمت خاصی از خانه شما هستند. هر شکن باید برچسبی داشته باشد که مساحت خانه ای را که کنترل می کند مشخص کند.
اهمیت استفاده از تابلو برق
در این بخش از مقاله تابلو برق چیست و کاربرد آن، درباره اهمیت استفاده از آن گفت و گو می کنیم. استفاده از تابلو برق در هر نوع ساختمان، صنعت یا تجهیزات الکتریکی اهمیت بسیار زیادی دارد. در زیر به برخی از اهمیت های آن اشاره می کنیم؛
- ایمنی: یکی از اهمیت های اصلی استفاده از تابلو برق، ایمنی است. تابلو برق به عنوان مرکز کنترل و توزیع برق، کمک می کند، تا تجهیزات الکتریکی به صورت مرتب و ایمن توزیع شود و از وقوع حوادث الکتریکی جلوگیری شود.
- سهولت کنترل: این دستگاه، امکان کنترل و مدیریت تجهیزات الکتریکی را فراهم می سازد. با بهره برداری از آن، به راحتی تجهیزات را روشن یا خاموش کنید و به کنترل دقیق مصرف برق شبکه بپردازید.
- بهبود عملکرد: مقاله تابلو برق چیست و کاربرد آن، علت اصلی تولید این محصول را شرح می دهد. تابلو برق با توزیع منظم برق و کنترل دقیق تجهیزات، عملکرد سیستم های الکتریکی را بهبود می بخشد. این امر به کاهش مصرف انرژی، افزایش بهره وری و کاهش خرابی تجهیزات کمک می کند.
- نگهداری آسان: استفاده از آن به صورت منظم و سیستماتیک، نگهداری و تعمیر تجهیزات را آسان تر می نماید. با داشتن یک تابلو برق منظم و سازمان یافته به راحتی خرابی ها را شناسایی کنید و اقدامات لازم را انجام دهید.
- افزایش عمر مفید: استفاده از آن، به افزایش عمر مفید تجهیزات الکتریکی کمک می کند. با توزیع صحیح و بهینه برق و کنترل دقیق، سطح سلامت شبکه چند برابر می شود.
با توجه به اهمیت های مطرح شده، استفاده از تابلو برق به عنوان یکی از اجزای اساسی و حیاتی سیستم‌‌های الکتریکی بسیار ضروری است.

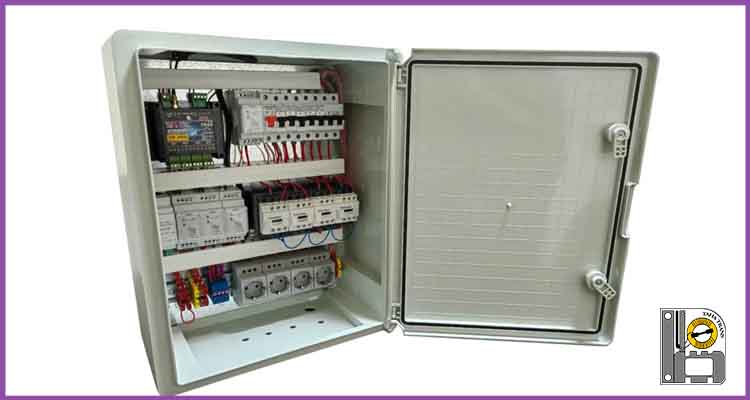

وظایف تابلو برق چیست ؟
تابلو برق برای توزیع مناسب برق برای مصرف کننده ها ، برای ایمنی و حفاظت مصرف کننده ها ، برای بهینه سازی مصرف برق ، برای قطع و وصل کردن برق بدون استفاده از کنتاکتور ، کنترل دستی یا اتوماتیک در مراکز صنعتی از وظایف این تابلوهای برق می باشد.
مراحل ساخت تابلو برق
مقاله تابلو برق چیست و کاربرد آن، به ما می آموزد، که تجهیزات الکتریکی مسئولیت بزرگی در شبکه های توزیع ایفا می کنند. با بهره وری از این سیستم، شبکه جریان دیگر منحرف نمی شود، بلکه قدرتی تازه برای مقابله با آسیب ها و مشکلات به دست می آورد.
مراحل ساخت یک تابلو برق شامل فرایند های مختلفی است. هر مرحله، هدف خاصی از این پروسه را دنبال می کند، تا در آخر دستگاهی ایمن تولید شود. در زیر به شرح مراحل ساخت این وسیله هوشمند می پردازیم؛
- طراحی: ابتدا نیازمندی ها و مشخصات تابلو برق تعیین می شود. سپس مهندسان برق با استفاده از نرم افزار های مهندسی مخصوص، طراحی دقیق تابلو برق را انجام می دهند.
- تهیه مواد: پس از طراحی، مواد و تجهیزات مورد نیاز برای ساخت این تجهیز تهیه می شود. این شامل موادی مانند؛ قاطع، کنتاکتور، رله، کابل ها و سایر تجهیزات الکتریکی است.
- برش و خم کاری: مقاله تابلو برق چیست و کاربرد آن، یک منبع موثق برای کسب اطلاعات درباره این محصول است. تابلو برق عموماً از ورق های فلزی ساخته می شود. این ورق ها باید برش داده و به شکل های مورد نیاز برای ساخت تابلو برق خم گردند.
- نصب تجهیزات: پس از آماده سازی ورق ها، تجهیزات الکتریکی مانند؛ قاطع، کنتاکتور، رله و سایر قطعات درون تابلو برق نصب می شود.
- اتصالات: تمام تجهیزات الکتریکی با استفاده از کابل ها و اتصالات مناسب به یکدیگر متصل می گردند. اتصالات باید دقیق و منطبق با استاندارد باشد.
- آزمایش و تست: مبحث تابلو برق چیست و کاربرد آن، این محصول را به خوبی معرفی می کند. پس از نصب تجهیزات و اتصالات، تابلو برق مورد آزمایش و تست قرار می گیرد، تا از عملکرد صحیح آن مطمئن شوند.
- نصب و راه اندازی: پس از تست و تایید کارکرد صحیح تابلو برق، به نصب آن بپردازید. سپس راه اندازی نهایی انجام دهید، تا تابلو به تست و بررسی شبکه شما مشغول شود.
موارد بالا، مراحل اصلی ساخت یک تابلو برق است. هر یک از آن ها نیازمند دقت و دانش فنی بالایی است. مسئولیت این فرآیند بزرگ را نخبگان صنعت الکترونیک بر عهده گرفته اند.
نکات قابل توجه در ساخت تابلو برق
مقاله تابلو برق چیست و کاربرد آن به مباحث جالبی درباره این محصول اشاره می کند. در ساخت تابلو برق، برخی نکات قابل توجه و از اهمیت ویژه ای برخوردار هستند. برای اطمینان از عملکرد صحیح و ایمنی دستگاه باید آن ها را رعایت کنید. از مهم ترین آن ها عبارتند از؛
- انتخاب مواد با کیفیت: استفاده از مواد با کیفیت و استاندارد برای ساخت تابلو برق امری حیاتی است. انتخاب مواد مناسب و با استاندارد از جمله؛ کابل ها، قطعات الکتریکی و ورق های فلزی، عملکرد بهتر و عمر طولانی دستگاه را مشخص می کند.
- طراحی مناسب: طراحی دقیق و منطقی تجهیز از جنبه های ایمنی، عملکرد و کاربری بسیار حائز اهمیت است. باید در نظر گرفت، که تمامی اجزای تابلو برق به صورت منطقی و قابل دسترس طراحی شده و از همدیگر جدا باشند.
- اتصالات صحیح: مبحث تابلو برق چیست و کاربرد آن، شیوه صحیح ساخت این محصول را بازگو می کند. اتصالات بین تجهیزات الکتریکی و کابل ها را طبق استاندارد ها انجام دهید. هر گونه خطا در اتصالات منجر به مشکلات جدی ایمنی و عملکردی می شود.
- ایمنی: رعایت استاندارد های ایمنی الکتریکی و استفاده از تجهیزات حفاظتی مناسب نظیر؛ محافظ ها، کلید های اضطراری و نشانگر های وضعیت، برای کاهش خطرات الکتریکی و ایمنی کارکنان لازم است.
- تست و تایید کارکرد: پس از ساخت دستگاه باید آن را تست کنید و از عملکرد صحیح آن اطمینان حاصل نمایید. این اقدام از وقوع مشکلات بعدی جلوگیری خواهد کرد.
- دستورالعمل ها و نگهداری: مقاله تابلو برق چیست و کاربرد آن، جامع و کاربردی است. تهیه دستورالعمل های کاربردی برای نصب، استفاده و نگهداری از تابلو برق و آموزش به کاربران به بهبود عملکرد و ایمنی آن کمک می کند.

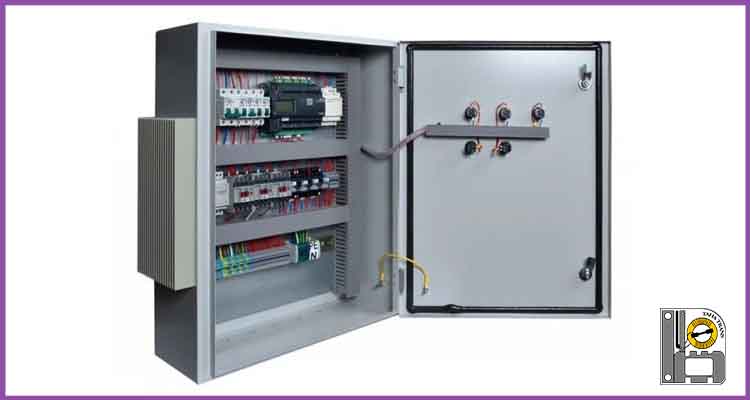

در صورتی که هر یک از اجزای اصلی تابلو خراب شد، چه باید کرد؟
مقاله تابلو برق چیست و کاربرد آن، راهکار هایی برای مقابله با خرابی های این ماشین توضیح می دهد. در صورتی که هر یک از اجزای اصلی تابلو برق آسیب دید، اقدامات زیر را در پیش بگیرید؛
- ارزیابی خرابی: ابتدا باید اجزای خراب شده را شناسایی و ارزیابی کنید، علت دقیق افت راندمان آن را متوجه شوید.
- تعویض یا تعمیر: پس از شناسایی خرابی، باید تصمیم بگیرید، آیا باید قطعه خراب را تعمیر کنید یا باید آن را تعویض کنید. در برخی موارد، تعمیر کارآمد تر و اقتصادی تر است، در حالی که در برخی موارد تعویض، راه حل شما می باشد.
- تست و تأیید عملکرد: مقاله تابلو برق چیست و کاربرد آن، مفاهیم مفیدی از این دستگاه را بازگو می کند. پس از تعمیر یا تعویض قطعه خراب، باید تابلو برق را تست نمایید. این عمل، یک راهکار موثر برای مقابله با مشکلات است.
- نگهداری و پیشگیری: برای جلوگیری از خرابی های آتی، تابلو برق را به صورت دوره ای بازبینی کنید. استفاده از تجهیزات حفاظتی و قوانین ایمنی الکتریکی، بهترین کار برای پیشگیری از آسیب های بیشتر است.
- مشاوره حرفه ای: در صورتی که نیاز به تعمیرات پیچیده یا تعویض قطعات حساس دارید، از کارشناسان و تکنسین های متخصص در زمینه الکتریکی کمک بگیرید.
مقاله تابلو برق چیست و کاربرد آن، پاسخگوی سوالات شما است. با رعایت این اقدامات به بهبود عملکرد و ایمنی تابلو برق خود کمک کنید و با خطرات الکتریکی آن مقابله نمایید.
عملکرد تابلو برق در کنترل انرژی
در این قسمت از مقاله تابلو برق چیست و کاربرد آن، عملکرد این تجهیز را در مدار های جریان به تصویر می کشیم. این قطعه نقش بسیار مهمی در کنترل انرژی و توزیع برق دارد.
ابن دستگاه همانند سایر دستگاه های امنیتی و مقاومتی در ابتدای جریان قرار می گیرد، تا امکان نفوذ عوامل آسیب زا را به حداقل برساند. در زیر عملکرد تابلو های برق را توضیح می دهیم؛
- توزیع منظم برق: تابلو برق به عنوان مرکز کنترل برق، وظیفه توزیع منظم و کنترل برق به تجهیزات مختلف را بر عهده دارد. این امر به کاهش نوسانات و افزایش پایداری در سیستم برق کمک می کند.
- کنترل بار: این دستگاه امکان کنترل بار برق مصرفی را فراهم می کند. با استفاده از آن می توان به راحتی تعیین کرد، که چه تجهیزاتی باید روشن یا خاموش شوند و از مصرف اضافی برق جلوگیری کرد.
- حفاظت از تجهیزات: مقاله تابلو برق چیست و کاربرد آن، محتوایی کاربردی با بیانی ساده است. تابلو برق مجهز به محافظ های مختلفی می باشد. با وجود آن، هیچ عاملی نمی تواند به شبکه ضربه بزند.
- و…
تابلو برق، مرکز کنترل و توزیع برق به حساب می آید. این ماشین توانمند به شیوه ای ایده ال، سلامت الکتریکی شبکه را تضمین می نماید. علاوه بر آن، توانایی مقابله با مشکلات را نیز دارد.
شیوه نگهداری صحیح از تابلو های برق
مقاله تابلو برق چیست و کاربرد آن، چگونگی نگهداری از این دستگاه را به کاربران می آموزد. نگهداری صحیح از تابلو های برق بسیار حیاتی است. این سری اقدامات بر عمر مفید تجهیزات می افزاید و از بروز حوادث ناگوار جلوگیری می نماید. موارد زیر راهکار هایی برای نگهداری مناسب از این ماشین را ارائه می دهد؛
- بازبینی دوره ای: انجام بازبینی دوره ای و منظم بر روی تابلو برق بسیار مهم است. این بازبینی ها باید شامل؛ بررسی وضعیت فیزیکی تابلو، اتصالات، قطعات الکتریکی و حفاظتی، نشانگر ها و سیم ها باشد.
- تست عملکرد: انجام تست های عملکردی بر روی دستگاه نظیر؛ تست فعالیت محافظ ها، عملکرد نشانگر ها و حفاظتی به شناسایی مشکلات و خطرات احتمالی کمک می کند.
- تمیزی و نظافت: تمیز نگه داشتن تابلو برق و حفظ نظافت آن از گرد و غبار، رطوبت و ذرات مخرب در افزایش عمر مفید و کاهش خطرات الکتریکی دستگاه موثر است.
- تعویض قطعات فرسوده: مبحث تابلو برق چیست و کاربرد آن، سلامت الکتریکی ماشین را حفظ می نماید. در صورت شناسایی قطعات فرسوده، خراب یا آسیب دیده در تابلو برق، باید به سرعت نسبت به تعویض یا تعمیر اقدام کرد.
- و…
با رعایت این اصول و روش ها از عملکرد بهتر و ایمن تر تابلو برق خود مطمئن می شوید. همچنین مشکلات و خطرات الکتریکی شبکه کاهش می یابد. قبل از آنکه به ادامه مطلب بپردازیم می توانید به مقاله نوار نقاله مراجعه کنید و اطلاعات خود را در این زمینه تکمیل نمایید.

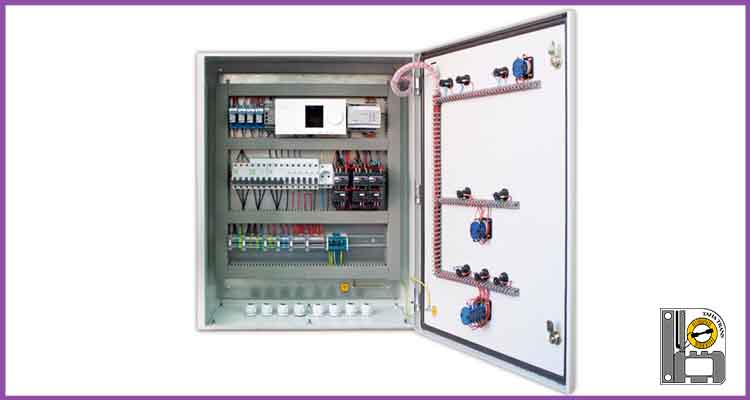

اجزای اصلی تابلو برق و وظایف هر یک
در این بخش از مقاله تابلو برق چیست و کاربرد آن، درباره اجزای اصلی آن صحبت می کنیم. تابلو برق یک دستگاه بسیار مهم در سیستم های برقی است. در طراحی ساختمان آن از انواع تجهیزات استفاده می شود، تا وظیفه مدیریت و کنترل انرژی های الکتریکی برعهده بگیرد . از قطعات مهم این ماشین عبارتند از؛
- قاطع: قاطع یا محافظ برق، برای قطع و وصل کردن برق در صورت وقوع حوادثی نظیر؛ اتصال کوتاه یا افزایش بیش از اندازه جریان به کار می رود.
- کنتاکتور: کنتاکتور ها برای کنترل و رله کردن بخش های مختلف تابلو برق استفاده می شوند. وظیفه آن ها، ایجاد اتصالات الکتریکی و قطع آن ها است.
- رله: رله ها برای حفاظت از تجهیزات الکتریکی در اثر وقوع حوادثی نظیر؛ افزایش جریان یا ولتاژ مفید خواهند بود. وظیفه این قطعه هوشمند حفاظت از تجهیزات و افراد است.
- آمپر متر و ولت متر: این سری دستگاه ها برای اندازه گیری جریان و ولتاژ در تابلو برق نصب می شوند، تا وضعیت فعلی سیستم الکتریکی را نشان دهند.
- شکل دهنده ها: مقاله تابلو برق چیست و کاربرد آن، جالب است. شکل دهنده ها برای تبدیل ولتاژ یا فرکانس از یک حالت به حالت دیگر به کار برده می شوند. آن ها در تنظیم و تبدیل انرژی های الکتریکی موثر هستند.
- سوییچ ها: سوییچ ها برای روشن و خاموش کردن تجهیزات الکتریکی، قطع و وصل کردن برق به تجهیزات مورد نظر استفاده می شوند.
- و…
هر یک از این اجزا وظایف خاصی دارند. در کل به منظور مدیریت و کنترل بهینه انرژی الکتریکی در تابلو برق استفاده می گردند. این دستگاه زمانی بهترین عملکرد خود را نشان می دهد، که تمامی قطعات آن سالم باشند. با نظارت و بررسی قطعات آن از قدرت و سلامت عمومی تجهیز مطمئن شوید.
در ادامه یک ویدئو قرار می دهیم که در آن تجهیزات تابلو برق را برای شما معرفی خواهیم کرد؛
در انتخاب تابلو های برق به چه معیار هایی توجه کنیم؟
مقاله تابلو برق چیست و کاربرد آن، خرید شما را آسان می کند. در انتخاب تابلو برق باید به معیار های مختلفی توجه کرد. در زیر به برخی از معیاره ای مهم در انتخاب این دستگاه اشاره می نماییم؛
- ظرفیت برقی: ابتدا باید نیاز برقی سیستم یا تجهیزاتی که قصد نصب تابلو برق برای آن ها دارید، را مشخص کنید. سپس تابلویی با ظرفیت برقی کافی برای پوشش نیاز های خود بخرید.
- نوع و تعداد مدار ها: بسته به تعداد و نوع تجهیزات الکتریکی مورد استفاده، تعداد و نوع مدار ها، تابلو برق را مشخص کنید. تابلویی با قابلیت افزودن مدار های جدید انتخاب مناسبی برای شبکه های بزرگ است.
- ابعاد و نصب آسان: این دستگاه باید ابعاد مناسبی داشته باشد، تا به راحتی در مکان مورد نظر نصب شود. همچنین وجود امکانات نصب آسان مانند؛ پایه های قابل تنظیم و سیستم های مارکوپی نیز مهم است.
- استاندارد ها و مقررات: مبحث تابلو برق چیست و کاربرد آن، یک راهنما برای خرید این سیستم است. تابلو برق انتخابی شما باید با استاندارد های ملی و بین المللی مرتبط (مانند؛ IEC ،NEC و…) سازگار باشد.
- کیفیت ساخت: این سیستم باید از مواد با کیفیت و مقاوم ساخته شده باشد، تا به راحتی آسیب نبیند.
- و…
مقاله تابلو برق چیست و کاربرد آن، راهی برای شناخت بهتر این دستگاه است. با توجه به این معیار ها، می توانید دستگاه مناسبی برای بهبود وضعیت شبکه خود بخرید.
سخن پایانی
در مورد تابلو برق چیست و کاربرد آن صحبت کردیم که این تابلوها تمام تجهیزات الکتریکی را در خود نگهداری می کنند و معمولا در هر ساختمان یا مکانی مشاهده می شوند که بسیار کاربردی هستند.
